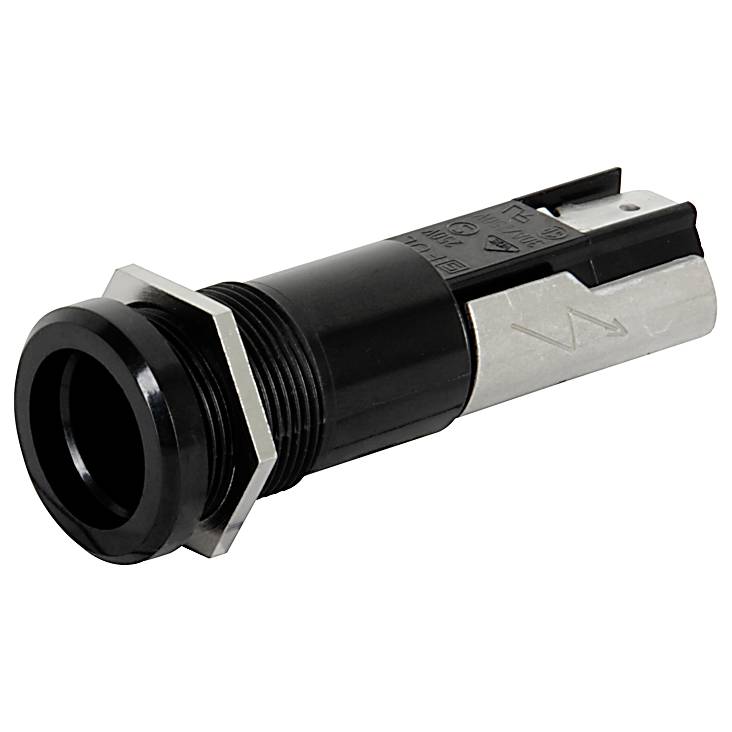

Schurter 0031.2304 0031.2304 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Porte-fusible
Type de montage
montage sur panneau
Adapté pour
fusible 5 x 20 mm
Connexion
cosse plate 0,8 mm
Fiche technique (PDF)
49 pièce(s)
Nombre
Total (CHF 5.74 / pièce(s))
CHF 5.74
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Porte Schurter pour fusible à courant élevé
Notre service pour vous
Caractéristiques techniques
- Série : FUL
- Dimensions : hauteur : 63 mm
- Applications : cULus, VDE
- Forme : ouverte
- Montage : montage sur panneau
- Fixation : écrou à vis
- Matériau des contacts : alliage de cuivre étamé
- Applications : pour fusibles G 5x20mm et 6,3x32mm
- Matériau du boîtier : thermodurcissable (UL94V-0)
- Marquage : logo, type, tension nominale, puissance nominale, courant nominal, marque de contrôle
- Couleur : noir
- Type de raccordement : fiche plate 6,3x0,8mm
- Diamètre : 22 mm
- Poids : 18 g
- EPAISSEUR de la platine, max. : 10 mm
- Plage de température de fonctionnement, min. : -40 °C
- Plage de température de fonctionnement, max. : 85 °C.
- Courant : 16 A
- Rigidité diélectrique : 3 kV
- Résistance à la tension de choc : 4 kV
- TENSION NOMINALE V AC : 500 V AC
- Résistance de contact, max. : 10 mOhms
- Résistance d'isolement : 10 MOhms
- Puissance nominale absorbée : 4 W
- Capacité de soudage : 350 °C / 3 s.
- Diamètre perçage : 19 mm
- Normes : IEC 61140
- Classe d'isolation : IP67 avec capuchon de protection
- Protection contre les contacts catégorie : PC2
- Type d'emballage
Piece
- Type de produit
Porte-fusible
- Connexion
cosse plate 0,8 mm
- Matériau
Duroplast
- Type de montage
montage sur panneau
IP40
- Adapté pour
fusible 5 x 20 mm
- Classe de protection contre les contacts
PC2
- Poids
18.00 g
- Température min.
-40 °C
- Température max.
85 °C
- Longueur
63.00 mm
- Hauteur
63 mm
- Diamètre
22.00 mm
- Contenu
1 pc(s)
- Dim.
(Ø x H) 22.00 mm x 63 mm
- Conforme à la norme RoHS
oui
- Type
0031.2304
- Homologations
CEI 61140
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3156553 Schurter 0031.2304 0031.2304 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3156553 Schurter 0031.2304 0031.2304 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Piece
Description
Porte-fusible fermé pour courants élevés avec 16A (VDE), 30A (UL)
Pour fusibles 5x20 mm et 6,35 x 32 mm
Fente pour tournevis, horizontale
Pour montage sur panneau
Classe de protection IP40 (selon IEC61140)
Connexion enfichable 6,3x0,8mm, capacité de soudage : 350°C / 3s
Adapté pour les appareils des classes de protection I et II selon IEC61140, par exemple pour les appareils avec alimentation triphasée (400 VAC), applications avec courants jusqu'à 16 A (VDE)
Ce texte a été traduit par une machine.
Pour fusibles 5x20 mm et 6,35 x 32 mm
Fente pour tournevis, horizontale
Pour montage sur panneau
Classe de protection IP40 (selon IEC61140)
Connexion enfichable 6,3x0,8mm, capacité de soudage : 350°C / 3s
Adapté pour les appareils des classes de protection I et II selon IEC61140, par exemple pour les appareils avec alimentation triphasée (400 VAC), applications avec courants jusqu'à 16 A (VDE)
