Schneider Electric XPSMCMC10804BEG XPSMCMC10804BEG Relais de surveillance
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais de surveillance
Type
XPSMCMC10804BEG
Dim.
(l x H x P) 45 x 118 x 114.5 mm
Largeur
45 mm
Hauteur
118 mm
Fiche technique (PDF)
Nombre
Total (CHF 740.01 / pièce(s))
CHF 740.01
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de sorties, fonction de notification, sans délai, semi-conducteur: 0
- Nombre de sorties, fonction de notification, sans délai, avec contact : 0
- Nombre de sorties, fonction de notification, retardé, semi-conducteur: 0
- Nombre de sorties, fonction de notification, retardé, avec contact : 0
- Nombre de sorties, sécuritaires, immédiates, semi-conducteurs: 4
- Nombre de sorties, sécuritaires, sans délai, avec contact: 4
- Nombre de sorties, sécuritaires, retardées, semi-conducteurs: 0
- Type de connecteur électrique : raccordement par borne à ressort
- Évaluation des entrées : à un et deux canaux
- Tension de fonctionnement c.c. : 24-24 V
- Convient pour la surveillance des interrupteurs magnétiques: Oui
- Convient à la surveillance des circuits d'ARRÊT d'urgence: Oui
- Convient à la surveillance des commutateurs de proximité: Oui
- Convient à la surveillance des dispositifs de protection optoélectroniques: Oui
- Convient à la surveillance des interrupteurs de position: Oui
- Convient à la surveillance de capteurs tactiles: Oui
- Convient à la surveillance des vannes: Oui
- Puissance absorbée : 3 W
- Avec bornes amovibles : oui
- Fonction muting : Oui
- Circuit de retour : Oui
- Entrée de départ : Oui
- Avec autorisation TÜV : Oui
- Avec autorisation pour BG BIA: Non
- Avec homologation UL: Oui
- Niveau de performance selon EN ISO 13849 : Niveau e
- Type de sécurité selon IEC 61496-1: 4
- SIL selon IEC 61508: 3
- Type de tension de fonctionnement : DC
- Type de tension d'alimentation : DC
- Tension de commande 1: 24-24 V
- Type de tension de commande 1 : c.a./c.c.
- Catégorie d'arrêt selon IEC 60204: 0 + 1
- Montage sur rail support possible : oui
- Tension d'alimentation DC : 24-24 V
- Type
XPSMCMC10804BEG
- Type de produit
Relais de surveillance
- Dim.
(l x H x P) 45 x 118 x 114.5 mm
- Largeur
45 mm
- Hauteur
118 mm
- Profondeur
114.5 mm
- Modèle
Appareil de base
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3756126 Schneider Electric XPSMCMC10804BEG XPSMCMC10804BEG Relais de surveillance
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3756126 Schneider Electric XPSMCMC10804BEG XPSMCMC10804BEG Relais de surveillance
Description

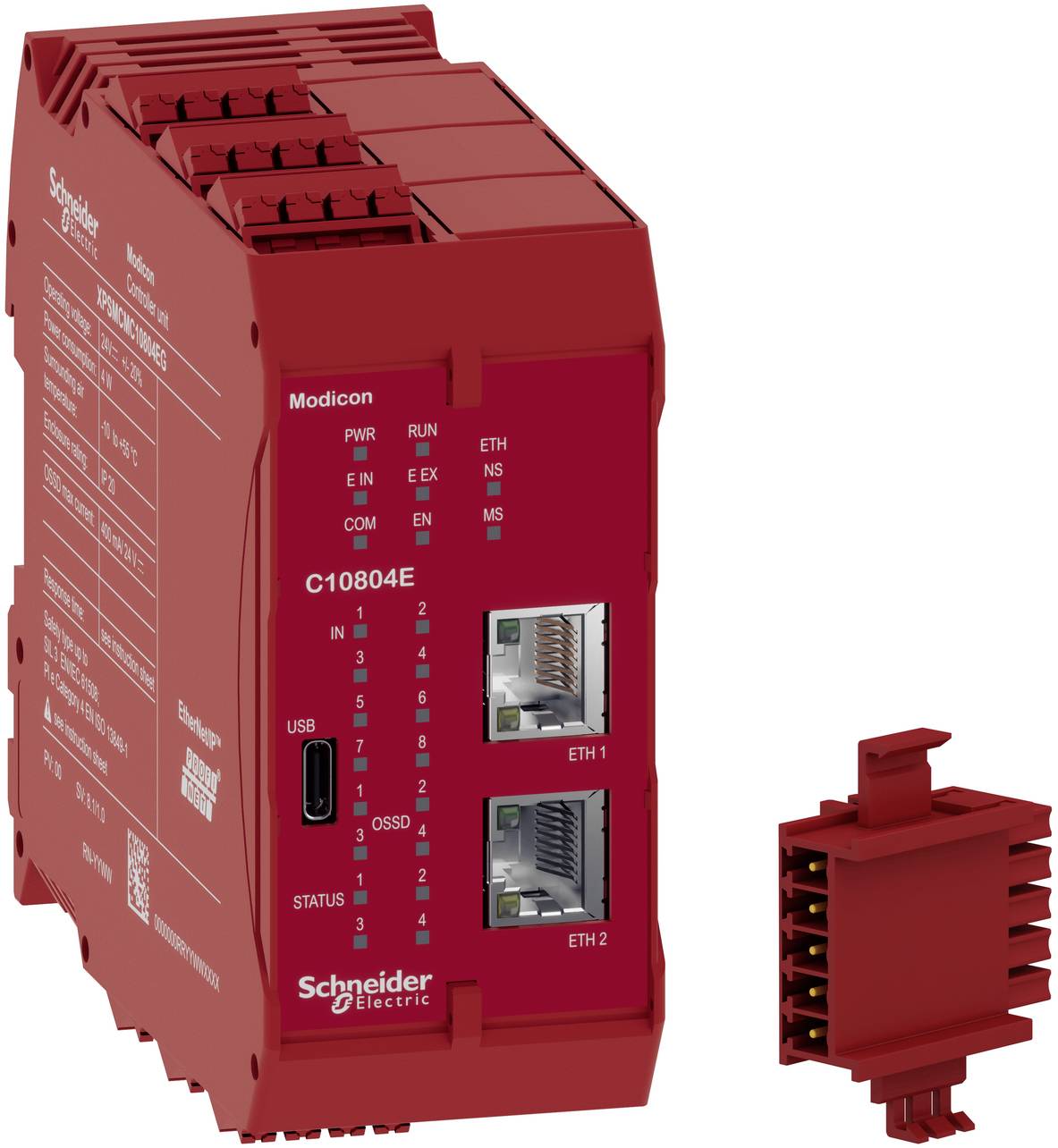

Le contrôleur de sécurité modulaire XPSMCM de Modicon permet de configurer facilement des applications de sécurité et d'étendre le système avec des modules en fonction de l'application. Cette unité centrale (CPU) de la version 2 est le module de base requis pour tout système de sécurité sur les machines et les installations. Le processeur traite l'application de sécurité configurée. 8 entrées numériques sécurisées, 4 sorties OSSD sécurisées et 2 sorties d'état sont disponibles. Jusqu'à 14 modules d'extension permettent de connecter jusqu'à 128 entrées et 32 sorties sécurisées, 48 sorties de signalisation, ainsi que des relevés de vitesse et une évaluation de la valeur analogique. Le module de bus de terrain intégré permet une communication de diagnostic avec l'API connectée via EtherCAT, Ethernet/IP, Modbus TCP ou Profinet. En option, une carte mémoire avec la configuration enregistrée peut être insérée sur le dos du module. Le niveau de sécurité atteint est PL e dans la catégorie 4 ou SIL 3. Les affichages LED fournissent des messages d'état au système et pour chaque entrée et sortie. La configuration est effectuée par l'utilisateur à partir du PC avec le logiciel gratuit SoSafe Configurable via une connexion USB. Avec la prise de bus de la paroi arrière fournie, les modules d'extension peuvent être raccordés directement. Par conséquent, ce numéro de commande du CPU est particulièrement adapté aux applications de grande taille dans lesquelles des extensions sont prévues. La tension d'alimentation est de 24 VDC. Le module dispose de bornes à ressort extractibles et a une largeur de construction de 45 mm. Pour soutenir vos objectifs de développement durable, des informations détaillées sur le contenu des matériaux, l'impact environnemental et l'économie circulaire sont fournies.
