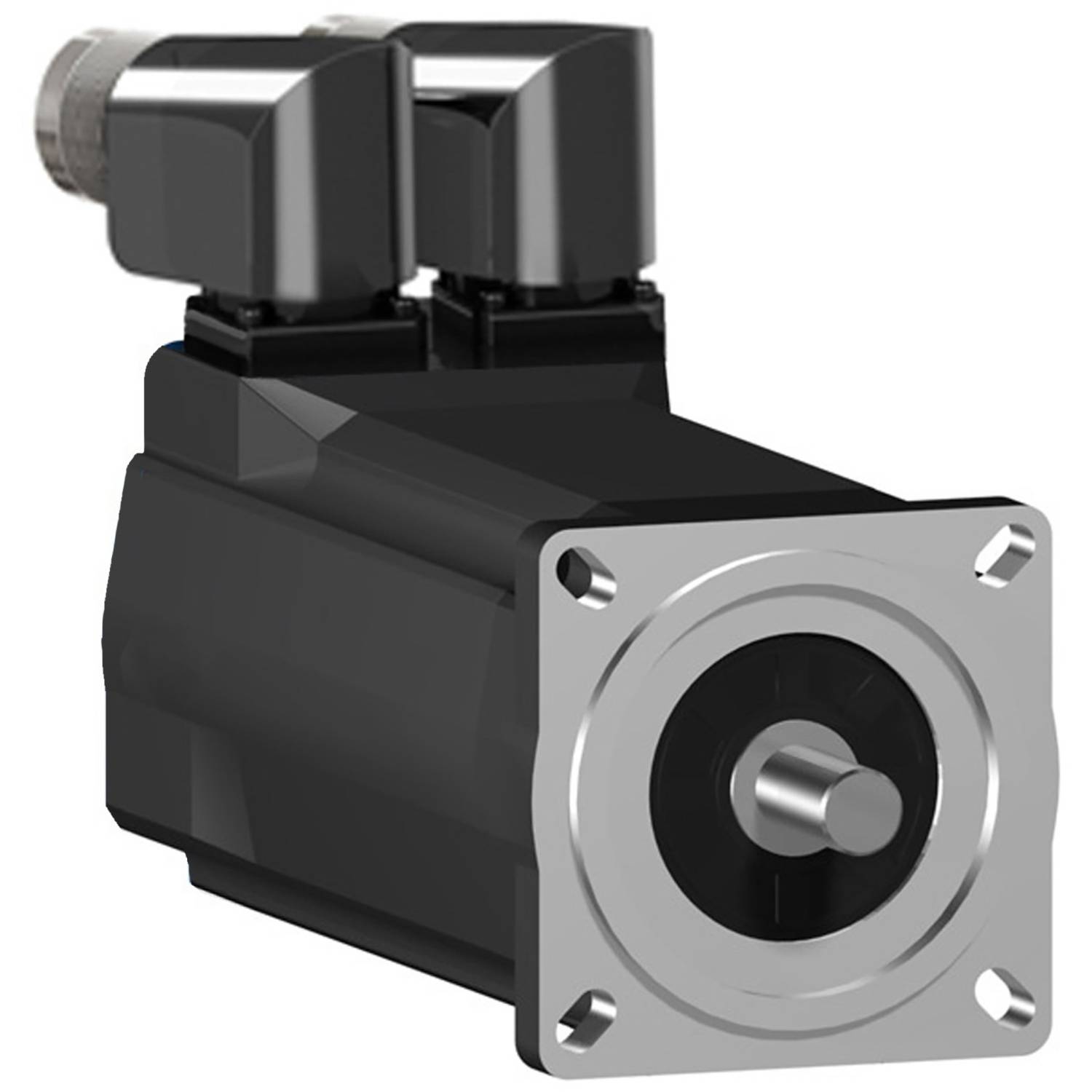

Schneider Electric Servomoteur SH30702P02A2000

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de 2,2 Nm et atteint un couple maximal de 7,6 Nm. Sa vitesse nominale est de 7200 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 1360 W. l'encodeur intégré est conçu comme une multitour avec 128 périodes/tour (128x1024x4096) en tant que SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 70 mm. L'arbre d'entraînement a un diamètre de 11 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP54. Le boîtier du moteur correspond à l'indice de protection IP65. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.
