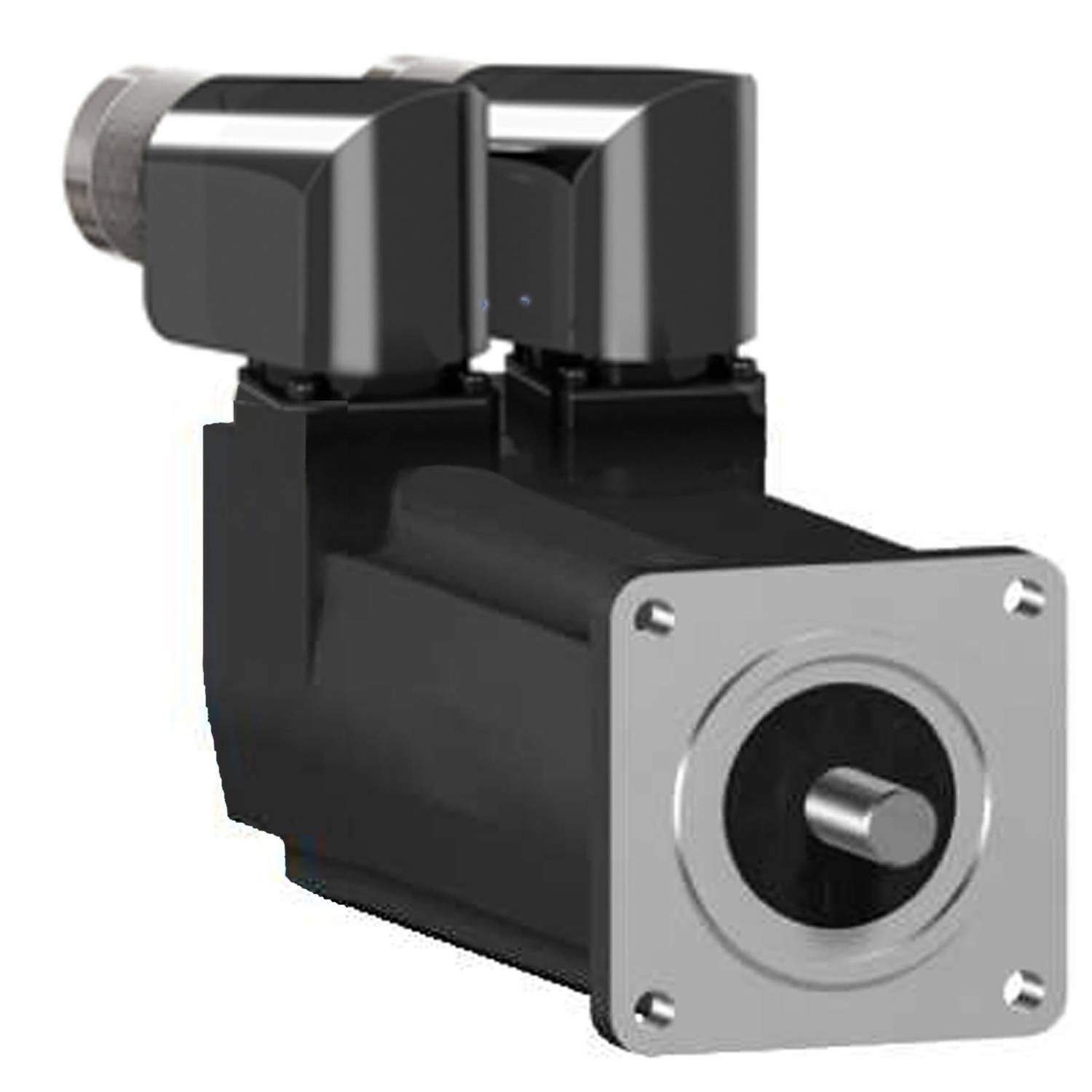

Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Angle
90°
- Couple de serrage
0.5 Nm
- Diam. arbres
9 mm
- Référence fabricant
SH30551P02F2200
- Type
SH30551P02F2200
- Dimensions de la bride
55 mm
- Puissance nominale
440 W
- Ø arbre
9 mm
- Couple nominal
0.5 Nm
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
Other
Other
0
0
0
FAUX
FAUX
None
FAUX
Other
Other
Other
Other
FAUX
Other
Other
FAUX
0.42
- UKCA
oui
- Type de produit
Servomoteur
Documents & téléchargements
Fiche technique
Fiche technique 2932473 Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
Fiche technique 2932473 Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2932473 Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
Information
Information 2932473 Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
Information 2932473 Schneider Electric Servomoteur SH30551P02F2200 0.5 Nm Diamètre de l'arbre: 9 mm
Description
Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de 0,5 Nm et atteint un couple maximal de 1,5 Nm. Sa vitesse nominale est de 9000 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 440 W. l'encodeur intégré est conçu comme une multitour avec 128 périodes/tour (128x1024x4096) en tant que SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 55 mm. L'arbre d'entraînement a un diamètre de 9 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP65. Le boîtier du moteur est conforme à l'indice de protection IP67. Un frein de retenue est intégré. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.
