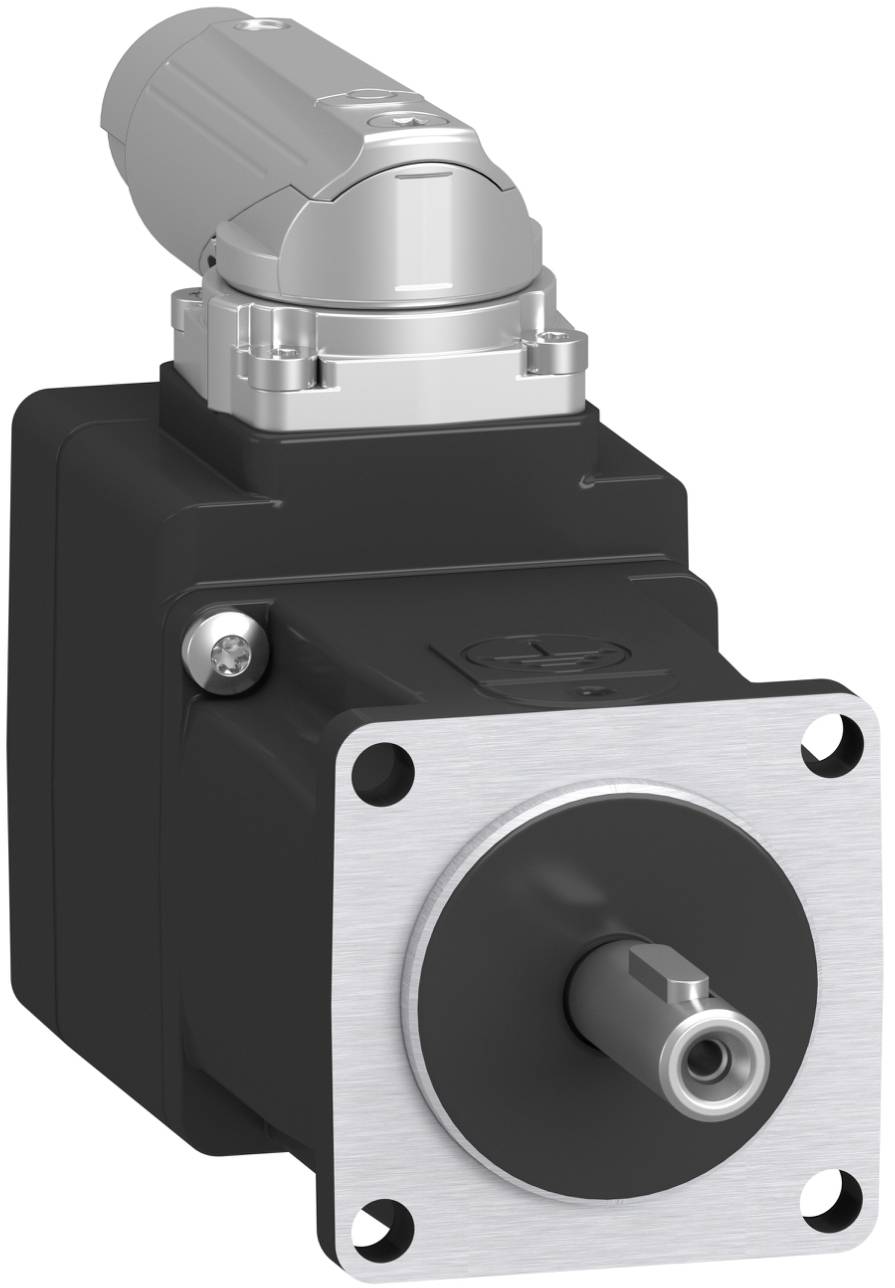

Schneider Electric Servomoteur SH30401P1CA4000 SH30401P1CA4000
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’526.32 / pièce(s))
CHF 1’526.32
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de phases : 3
- Exécution Fin de vague: Autre
- Forme : Autre
- Cycle de charge : Autre
- Fréquence assignée : 50/-60 Hz
- Tension de mesure : 230 V
- Température de fonctionnement : -15-120 °C
- Convient pour la régulation de la fréquence : Non
- Sécurité intrinsèque (IS) : sans
- Classe d'isolement selon CEI: Autres
- Couple de basculement : 0.75
- Méthode de refroidissement : Autre
- Protection contre la condensation : non
- Avec résistance à la coefficacité thermique positive (PTC): Non
- Avec détecteur de thermomètre à résistance (RTD) : non
- Classe d'efficacité énergétique du moteur: Autres
- Type de tension : AC
- Matériau du boîtier: Autre
- Capacité de surcharge : Non
- Référence fabricant
SH30401P1CA4000
- Type
SH30401P1CA4000
IP65
- Modèle
Other
- Nombre de pôles
5
Other
AC
230 V
3
Other
5
Other
50-60 Hz
-15-120 °C
IP65
Other
0.75
FAUX
FAUX
None
FAUX
Other
Other
Other
FAUX
Other
FAUX
- UKCA
oui
- Type de produit
Servomoteur
Documents & téléchargements
Fiche technique
Fiche technique 3756853 Schneider Electric Servomoteur SH30401P1CA4000 SH30401P1CA4000
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3756853 Schneider Electric Servomoteur SH30401P1CA4000 SH30401P1CA4000
Description
Servomoteur Lexium SH3 pour l'automatisation basée sur les mouvements avec PacDrive 3. Cette gamme de servomoteurs AC présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie d'enroulement, il en résulte une densité de puissance plus élevée dans une version compacte. Ce servo a une bride de 40 mm et une longueur de moteur de 1 pile. Son enroulement est optimisé pour le couple et la vitesse de rotation. Il dispose d'un moment d'arrêt continu de 0,21 Nm et d'un moment de pointe de 0,75 Nm. Le régime nominal dépendant de la tension atteint 9000 tr/min pour une puissance nominale allant jusqu'à 0,17 kW. L'extrémité de l'arbre est munie d'un ressort de fixation. L'encodeur de valeur absolue est exécuté en mongleturn avec une résolution moyenne de 15 bits et une transmission via DSL. Aucun frein d'arrêt n'est intégré. Le raccordement est effectué au moyen d'un câble hybride pour OMC (One-Motor-Cable) avec une prise M17 aux servo-entraînements Lexium 62 correspondants. L'indice de protection de l'arbre est en IP54 et le boîtier en IP65.
