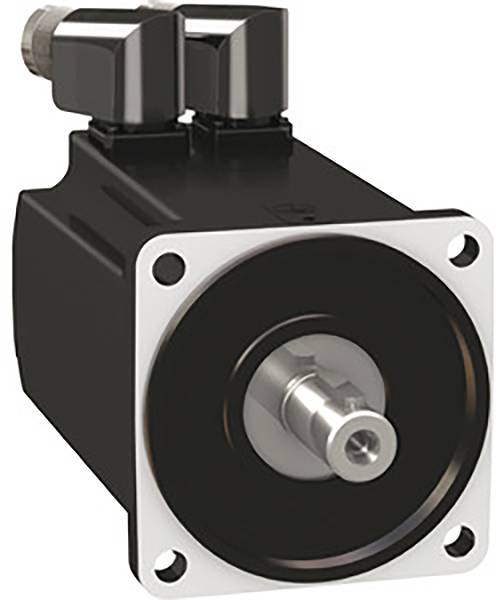

Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’850.09 / pièce(s))
CHF 1’850.09
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Angle
90°
- Couple de serrage
6.1 Nm
- Diam. arbres
19 mm
- Référence fabricant
BMH1002T01A2A
- Type
BMH1002T01A2A
- Largeur
100 mm
- Dimensions de la bride
100 mm
- Puissance nominale
1760 W
- Ø arbre
19 mm
Rotary current synchronous motor
AC/DC
10 A
240 V
3
Other
10
Other
6000
0.75
IP54
Other
0
0
0
FAUX
FAUX
None
FAUX
Other
Other
Other
Other
FAUX
Other
Other
FAUX
3.5
- UKCA
oui
- Type de produit
Servomoteur
Documents & téléchargements
Fiche technique
Fiche technique 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Fiche technique 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Information
Information 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Information 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Information 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Information 2930273 Schneider Electric Servomoteur BMH1002T01A2A 6.1 Nm Diamètre de l'arbre: 19 mm
Description
Servomoteur BMH de la série de servocommandes Lexium 32. La gamme de servomoteurs AC triphasés BMH présente un couple d'inertie moyen du rotor et est parfaitement adaptée pour les applications à charges élevées. Grâce à la technologie de bobinage, la densité de puissance est très élevée dans un modèle compact. Ce servo possède un couple nominal de serrage permanent de 6,1 Nm et atteint un couple de pointe de 18,3 Nm. Sa vitesse nominale est de 3500 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 1760 W. l'encodeur intégré est conçu comme une tour sinusoïdale avec 128 périodes/tour (128x1024) comme SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 100 mm. L'arbre d'entraînement a un diamètre de 19 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP54. Le boîtier du moteur correspond à l'indice de protection IP65. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la série LXM32 de Lexium sont recommandés. Grâce au label écologique Green Premium, vous pouvez obtenir des informations détaillées sur le contenu des matériaux, l'impact environnemental et l'économie circulaire qui soutiennent vos objectifs de développement durable.
