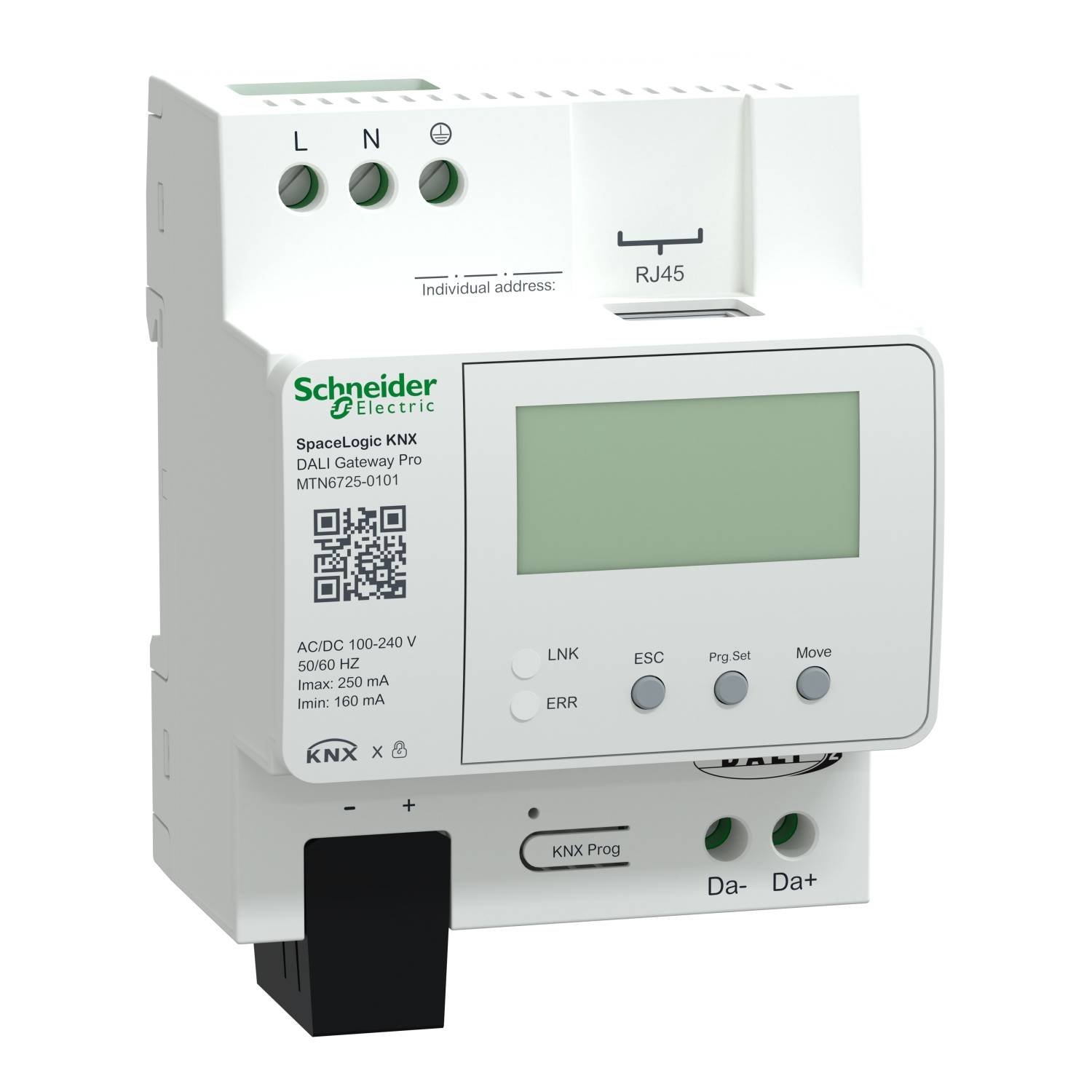

Schneider Electric MTN6725-0101 MTN6725-0101 Module d'extension

Passerelle DALI Pro, REG, SpaceLogic KNX DALI Gateway Pro 2.0. Le SpaceLogic KNX DALI Gateway Pro commande les ballasts électroniques avec interface DALI via le bus d'installation KNX. La passerelle est certifiée DALI 2.0 Multi-Master. La passerelle prend en charge la communication longue trame KNX et est compatible avec les télégrammes/appareils de sécurité KNX et peut être activée dans le logiciel ETS 5. En outre, l'accès à l'appareil lui-même (par ex. pour un téléchargement) est protégé par KNX Secure. Il prend en charge les ballasts conformes à la norme en 62386-102 ed1 (DALI1), les appareils conformes à la norme en 62386-102 ed2 (DALI2), ainsi que les détecteurs de mouvements et les capteurs de lumière DALI2 conformes à la norme en 62386-303 et en 62386-304. La passerelle dispose d'une sortie DALI qui peut commander jusqu'à 64 ballasts électroniques. En outre, jusqu'à 8 détecteurs de mouvement DALI2 ou capteurs de lumière peuvent être connectés. Un fonctionnement multi-maître conforme à la norme en 62386-103 ed2 est autorisé. L'alimentation nécessaire pour les ballasts électroniques et les détecteurs de mouvements connectés est fournie directement par l'appareil. Aucune alimentation DALI supplémentaire n'est nécessaire. Les ballasts électroniques peuvent être commandés en 16 groupes par passerelle DALI. En plus de la commande de groupe, la passerelle permet également la commande individuelle (adressable individuel) de 64 ballasts électroniques. En outre, la passerelle permet le fonctionnement d'éclairages de secours à pile simple (en 62386-202). Les systèmes d'éclairage de secours avec batterie centrale sont également pris en charge. La mise en service et la configuration DALI ainsi que la cartographie de groupe et le réglage de la scène peuvent être effectués via la passerelle. Avec coupleur de bus intégré. Pour montage sur rails DIN TH35 selon en 60715. Le raccordement de bus s'effectue via une borne de connexion de bus, un rail de données n'est pas nécessaire.

Ce texte a été traduit par une machine.
