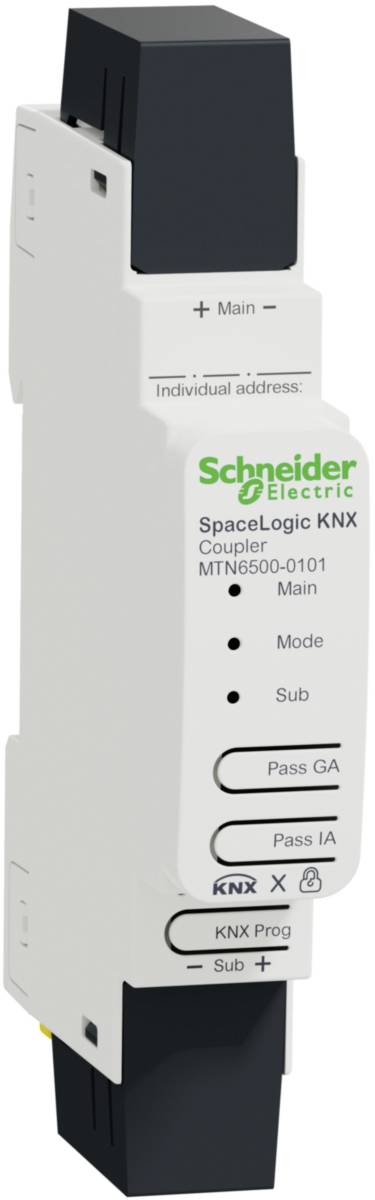

Schneider Electric MTN6500-0101 MTN6500-0101 Module d'extension

Coupleur KNX Spacelogic sur rail DIN. Pour une connexion logique et une séparation galvanique des lignes et des zones. L'appareil prend en charge KNX Security. Cette option peut être activée dans l'ETS. En tant que coupleur de ligne sécurisé, l'appareil permet de transmettre des communications sécurisées et non sécurisées. En outre, l'accès à l'appareil lui-même (par ex. pour un téléchargement) est protégé par KNX Security. L'appareil dispose d'une table de filtrage (8k octets) et assure une séparation galvanique entre les lignes. Le coupleur prend en charge les Longframes KNX et est compatible avec le logiciel ETS 5. Avec 2 boutons intégrés pour les tests et 3 LED d'état. Pour montage sur rails DIN TH35 selon en 60715. Le raccordement du bus s'effectue via des bornes de raccordement de bus. Fonctions du logiciel KNX - l'appareil peut être utilisé comme coupleur de gamme/ligne ou comme répéteur pour la formation de segments de ligne dans les systèmes KNX existants ou nouveaux. La fonction de coupleur ou de répéteur est paramétrable. Fonctions comme coupleur - utilisation comme coupleur de gamme ou de ligne en fonction de l'adresse physique. Réduction de la charge du bus grâce à la fonction de filtrage (tableau des filtres). Prise en charge de la plage d'adresses complète (groupe 0-31) avec fonction de filtrage. Le transfert de télégrammes à adresse individuelle (Subline - Mainline, Mainline - Subline) est paramétrable. Le transfert des télégrammes de groupe (sous-câble - câble principal, câble principal - sous-câble) est paramétrable. Les répétitions télégrammes peuvent être paramétrables séparément pour les télégrammes de groupe, les télégrammes de diffusion et les télégrammes à adresse physique. La confirmation de télégramme pour télégrammes de groupe et télégrammes à adresse physique est paramétrable séparément. Fonction répéteur - extension d'une ligne en segments. Les répétitions télégrammes peuvent être paramétrables séparément pour les télégrammes de groupe, les télégrammes de diffusion et les télégrammes à adresse physique. Largeur de l'appareil - 1 module env. 18 mm. Remarque - cette application nécessite l'ETS 5 ou une version ultérieure. Contenu - avec 2 bornes de raccordement de bus et 2 caches de câble.

Ce texte a été traduit par une machine.
