Schneider Electric LV510305 Disjoncteur 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur
Type
LV510305
Indice de protection
IP40
Contenu
1 pc(s)
Nombre de pôles
3
Fiche technique (PDF)
Nombre
Total (CHF 159.07 / pièce(s))
CHF 159.07
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement du circuit principal : raccord vissé
- Nombre de contacts auxiliaires en tant que changeur : 0
- Exécution de l'élément de commande : bâillon
- Courant de durée assigné Iu: 100 A
- Courant de coupure de court-circuit de limite assignée ICU à 400 V, 50 Hz: 25 kA
- Tension assignée : 440-440 V
- Plage de réglage du déclencheur de court-circuit immédiat : 500-500 A
- Convient pour montage sur rail DIN : Non
- Type d'appareil : appareil encastré technique de montage fixe
- Montage sur rail DIN en option : non
- Protection intégrée contre la terre : non
- Appareil complet avec unité de protection: Oui
- Avec détecteur de déclenchement : Oui
- Avec déclencheur de sous-tension intégré: Non
- Moteur intégré : non
- Moteur en option : non
- Position du raccord pour circuit principal : avant
- Puissance dissipée : 7.62 W
- Réglage du courant déclencheur de surcharge : 0-63 A
- Type de produit
Disjoncteur
- Type
LV510305
IP40
- Contenu
1 pc(s)
- Nombre de pôles
3
100 A
FAUX
3
0-63 A
0
440-440 V
7.62 W
IP40
Front side
FAUX
Screw connection
Wing knob
VRAI
25 kA
500-500 A
FAUX
FAUX
FAUX
Built-in device fixed built-in technique
FAUX
VRAI
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3755216 Schneider Electric LV510305 Disjoncteur 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3755216 Schneider Electric LV510305 Disjoncteur 1 pc(s)
Description

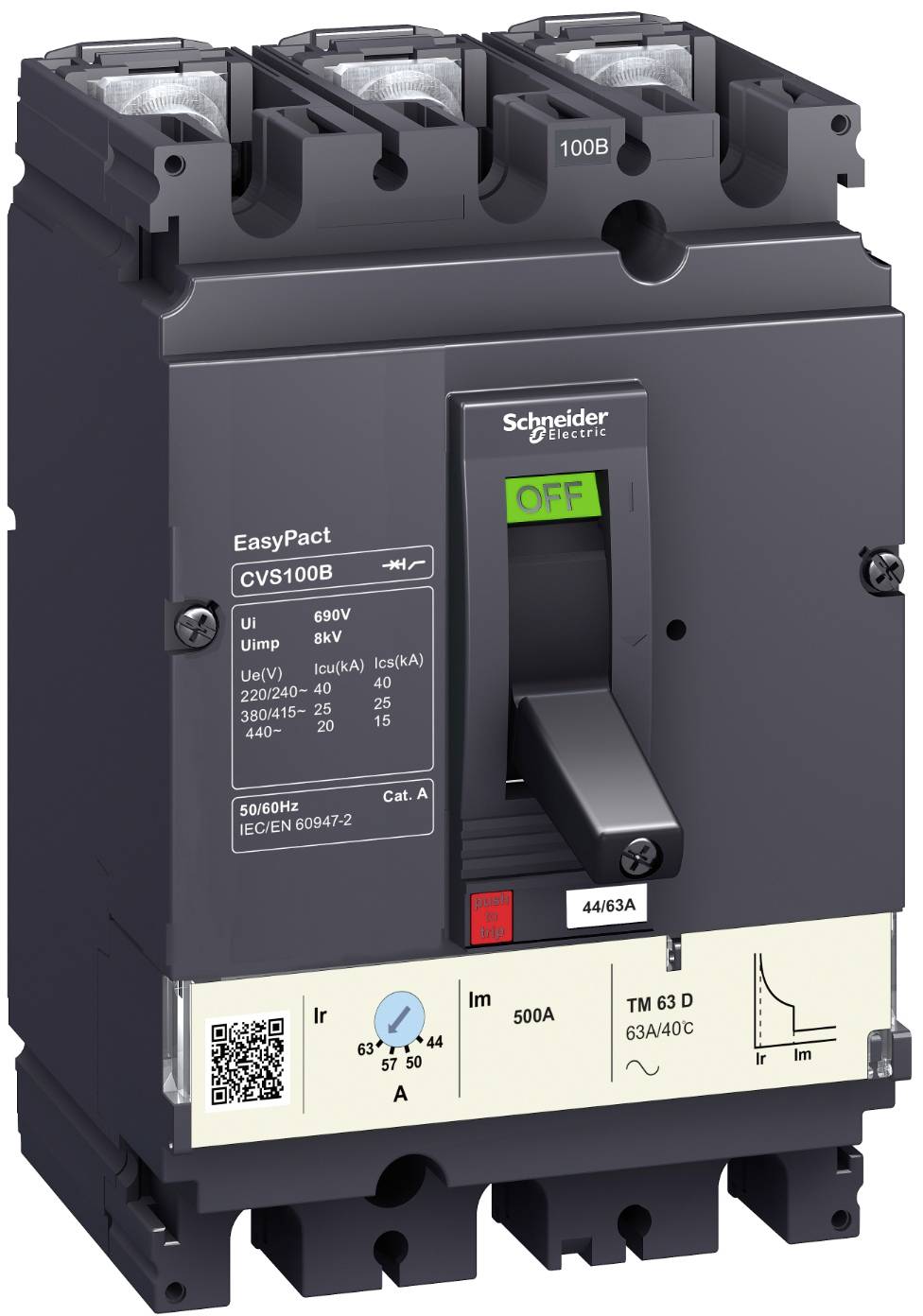

L'EasyPact CVS100B est un disjoncteur à 3 broches à montage fixe avec des performances élevées et une fonctionnalité économique. C’est le choix optimisé pour la protection des petits et moyens bâtiments. La capacité d'arrêt (ICU) est de 25kA rms à 415VAC 50/60Hz. La tension de fonctionnement est de 440VAC 50/60Hz. Ce produit dispose d'un déclencheur magnétique thermique (TMD) avec un courant nominal de 63 A. Le déclencheur TMD offre une protection thermique réglable contre les surcharges et une protection magnétique solide. Cette variante à 3 broches (105mm x 161mm x 86mm) peut être équipée d'une multitude de fonctions et d'accessoires en option. EasyPact CVS100B est conforme aux normes internationales (IEC 60947, CCC, EAC). Il peut être installé dans des installations de commutation de classe II, car il s'agit d'un appareil frontal de classe II (IEC 60664-1).
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
