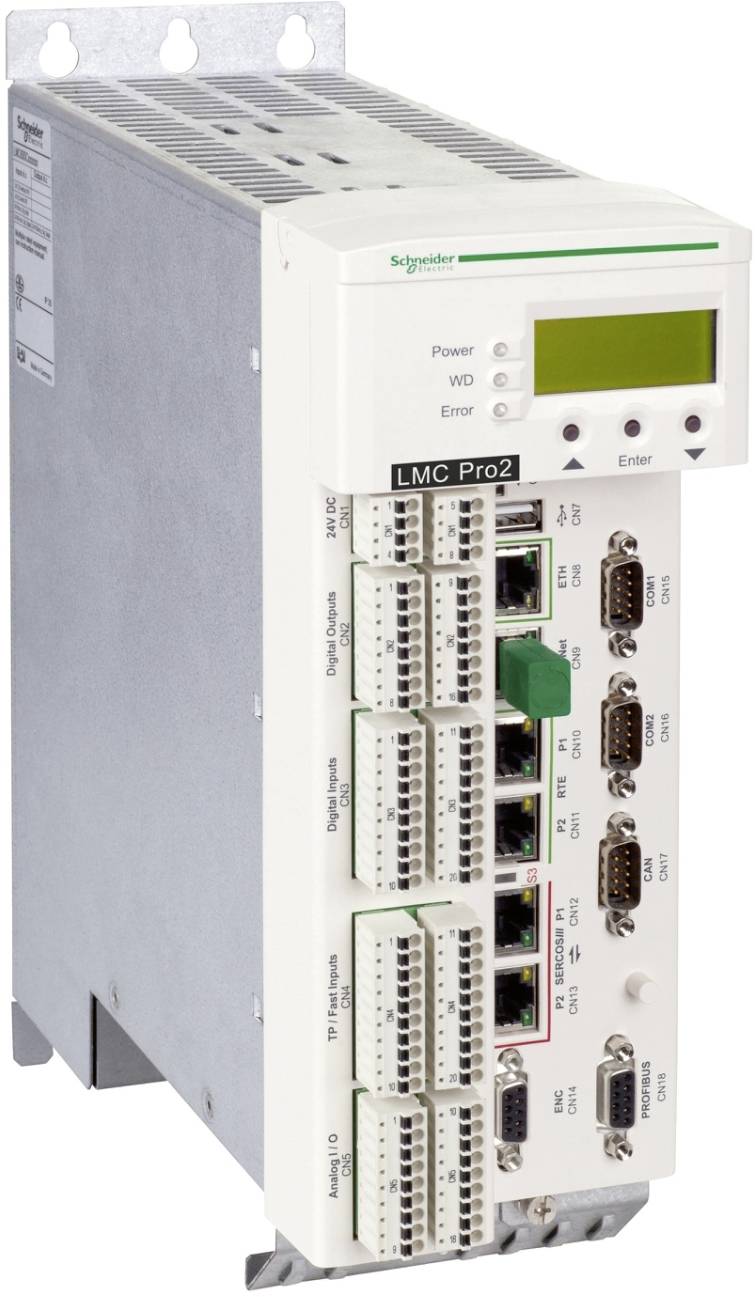

Schneider Electric LMC802CBG10000 Module d'extension
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 14’431.04 / pièce(s))
CHF 14’431.04
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de sorties analogiques : 2
- Nombre d'entrées analogiques : 2
- Nombre de sorties numériques : 16
- Nombre d’entrées numériques : 20
- Nombre d'interfaces HW Ethernet industriel: 1
- Nombre d'interfaces HW parallèles : 0
- Nombre d'interfaces HW série RS-232: 1
- Nombre d'interfaces HW série RS-422: 1
- Nombre d'interfaces HW série RS-485: 1
- Nombre d'interfaces HW autres: 1
- Nombre d'interfaces HW USB : 1
- Nombre d'interfaces HW Wireless : 0
- Nombre de sorties relais : 0
- Nombre d'interfaces PROFINET: 0
- Temps de traitement (1K, instruction binaire) : 0.002 ms
- Catégorie de protection contre les explosions pour le gaz: Sans
- Catégorie de protection contre les explosions pour la poussière : sans
- Montage frontal possible : non
- Norme sans fil Bluetooth : Non
- Norme radio GPRS : Non
- Norme GSM : Non
- Norme radio UMTS: Non
- Norme sans fil WLAN 802.11: Non
- Convient aux fonctions de sécurité : Non
- IO-Link Master : Non
- Max. Nombre de minuteries : 0
- Avec affichage : Oui
- Avec interface optique : non
- Niveau de performance selon EN ISO 13849 : sans
- Extension de mémoire de programme possible: Non
- Montage en rack possible : oui
- Capacité de redondance : Non
- SIL selon CEI 61508 : sans
- Type de tension d'alimentation : DC
- Type de mémoire : NVRAM
- Taille de la mémoire : 256 Ko
- Composante système : non
- Montage sur rail support possible : non
- Prise en charge du protocole AS-Interface Safety at Work : Non
- Prise en charge du protocole ASI: Non
- Prise en charge du protocole CAN : Oui
- Prend en charge le protocole pour la Data Highway : Non
- Prend en charge le protocole pour DeviceNet: Non
- Prise en charge du protocole DeviceNet Safety : Non
- Prise en charge du protocole DNP3 : Non
- Prise en charge du protocole EtherCAT : Oui
- Prise en charge du protocole Ethernet/IP : Oui
- Prise en charge du protocole pour Foundation Fieldbus: Non
- Prend en charge le protocole IEC 60870 : Non
- Prise en charge du protocole IEC 61850 Ethernet : Non
- Prend en charge le protocole pour INTERBUS: Non
- Prend en charge le protocole INTERBUS-SAFETY : Non
- Prise en charge du protocole KNX : Non
- Prend en charge le protocole LON: Non
- Prise en charge du protocole Modbus : Non
- Prise en charge du protocole PROFIBUS: Oui
- Prend en charge le protocole PROFINET CBA: Non
- Prend en charge le protocole PROFINET IO: Oui
- Prend en charge le protocole pour PROFIsafe: Non
- Prise en charge du protocole SafetyBUS p: Non
- Prise en charge du protocole SERCOS: Oui
- Prend en charge le protocole pour les autres systèmes de bus: Non
- Prend en charge le protocole pour SUCONET: Non
- Prise en charge du protocole TCP/IP : Non
- Tension d'alimentation DC : 24-24 V
- Montage mural/direct possible : oui
- Certifié pour la zone de danger UL Division 1: Non
- Certifié pour la zone de danger UL Division 2: Non
- Certifié pour la zone de danger UL Groupe A (acétylène): Non
- Certifié pour la zone de danger UL Groupe B (hydrogène): Non
- Certifié pour la zone de danger UL Groupe C (éthylène): Non
- Certifié pour la zone de danger UL Groupe D (propane): Non
- Certifié pour la zone de danger UL Groupe E (poussières métalliques): Non
- Certifié pour la zone de danger UL Groupe F (poussières carbonées): Non
- Certifié pour la zone de danger UL Groupe G (poussières non conductrices): Non
- Certifié pour la zone de danger UL classe I: Non
- Certifié pour la zone de danger UL classe II: Non
- Certifié pour la zone de danger UL classe III: Non
- Matériel connexe (ex ia): Non
- Matériel associé (ex ib): Non
- Type de produit
Module d'extension
- Nombre d’entrées analogiques max.
2
- Nombre de sorties analogiques max.
2
- Nombre d’entrées numériques max.
20
- Hauteur
310 mm
- Largeur
100 mm
- Type
LMC802CBG10000
- Référence fabricant
LMC802CBG10000
- Dim.
(l x H x P) 100 x 310 x 243 mm
- Affichage
oui
- Modèle
compact
- Profondeur
243 mm
100 mm
Compact
310 mm
243 mm
VRAI
FAUX
20
16
2
2
DC
NVRAM
256 kB
0.002 ms
FAUX
1
1
1
1
1
0
1
FAUX
FAUX
FAUX
FAUX
VRAI
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
None
None
FAUX
FAUX
FAUX
VRAI
FAUX
0
0
FAUX
VRAI
VRAI
FAUX
FAUX
FAUX
0
0
None
FAUX
FAUX
VRAI
FAUX
FAUX
VRAI
FAUX
FAUX
24-24 V
FAUX
FAUX
FAUX
FAUX
None
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
Documents & téléchargements
Fiche technique
Fiche technique 3756730 Schneider Electric LMC802CBG10000 Module d'extension
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3756730 Schneider Electric LMC802CBG10000 Module d'extension
Description
Contrôleur de mouvement LMC Pro2 pour l'automatisation basée sur les mouvements avec PacDrive 3 pour des architectures d'entraînement flexibles dans les systèmes multi-axes. Cette commande est conçue pour fonctionner jusqu'à 130 axes synchrones. Pour la réalisation de machines modulaires, le contrôleur communique avec les servo-régulateurs via le bus Motionbus Sercos III. Outre une interface PacNet, les bus de terrain suivants sont disponibles en fonction de la configuration : PROFIBUS DP Master/esclave, RT-Ethernet ou CANopen. Pour l'installation de modules de communication supplémentaires, 2 emplacements sont disponibles, chacun équipé d'un module RT Ethernet. 16 entrées tactiles, 4 interruptions, 20 entrées numériques et 2 entrées analogiques sont disponibles, ainsi que 16 sorties numériques et 2 sorties analogiques. Un codeur Master Hiperface ou un codeur Master incrémental peut être connecté à l'interface d'encodeur Master. La connexion réseau se fait via Ethernet. Un serveur OPC UA est intégré. Le kit d'accessoires comprend les connecteurs nécessaires et une carte CF.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
