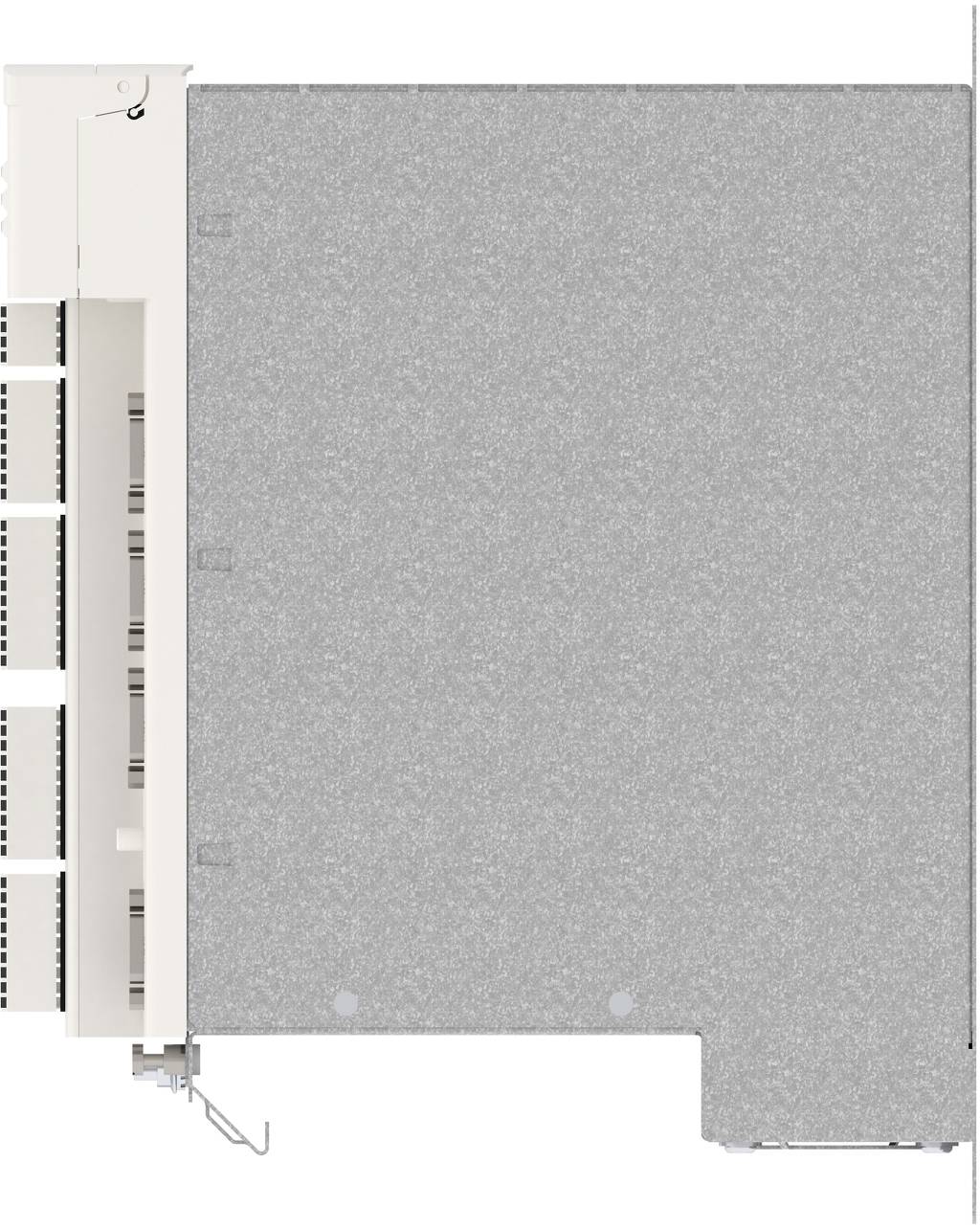

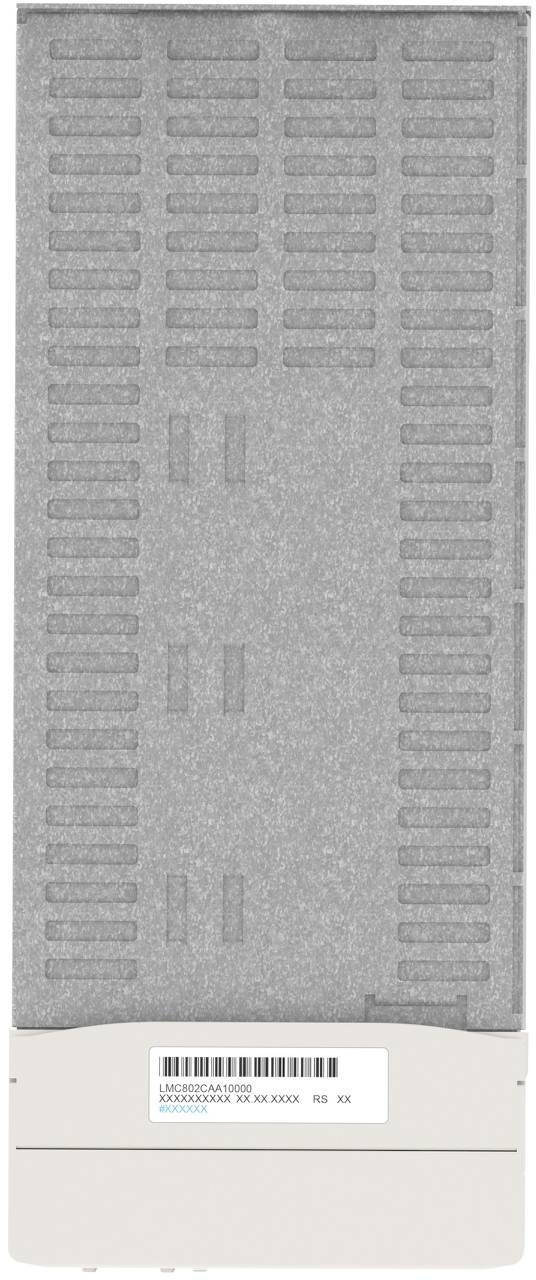

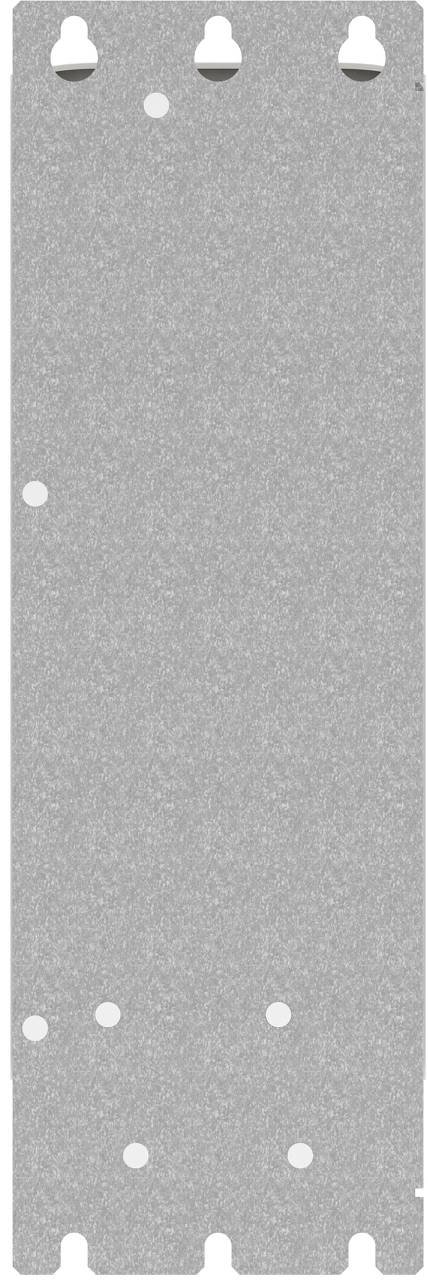

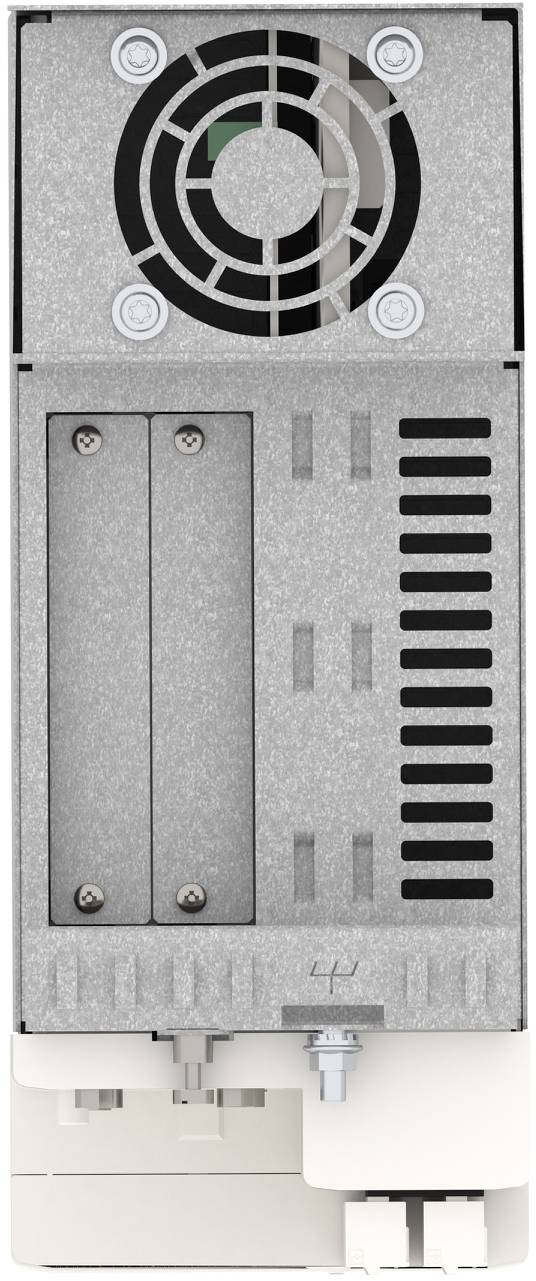

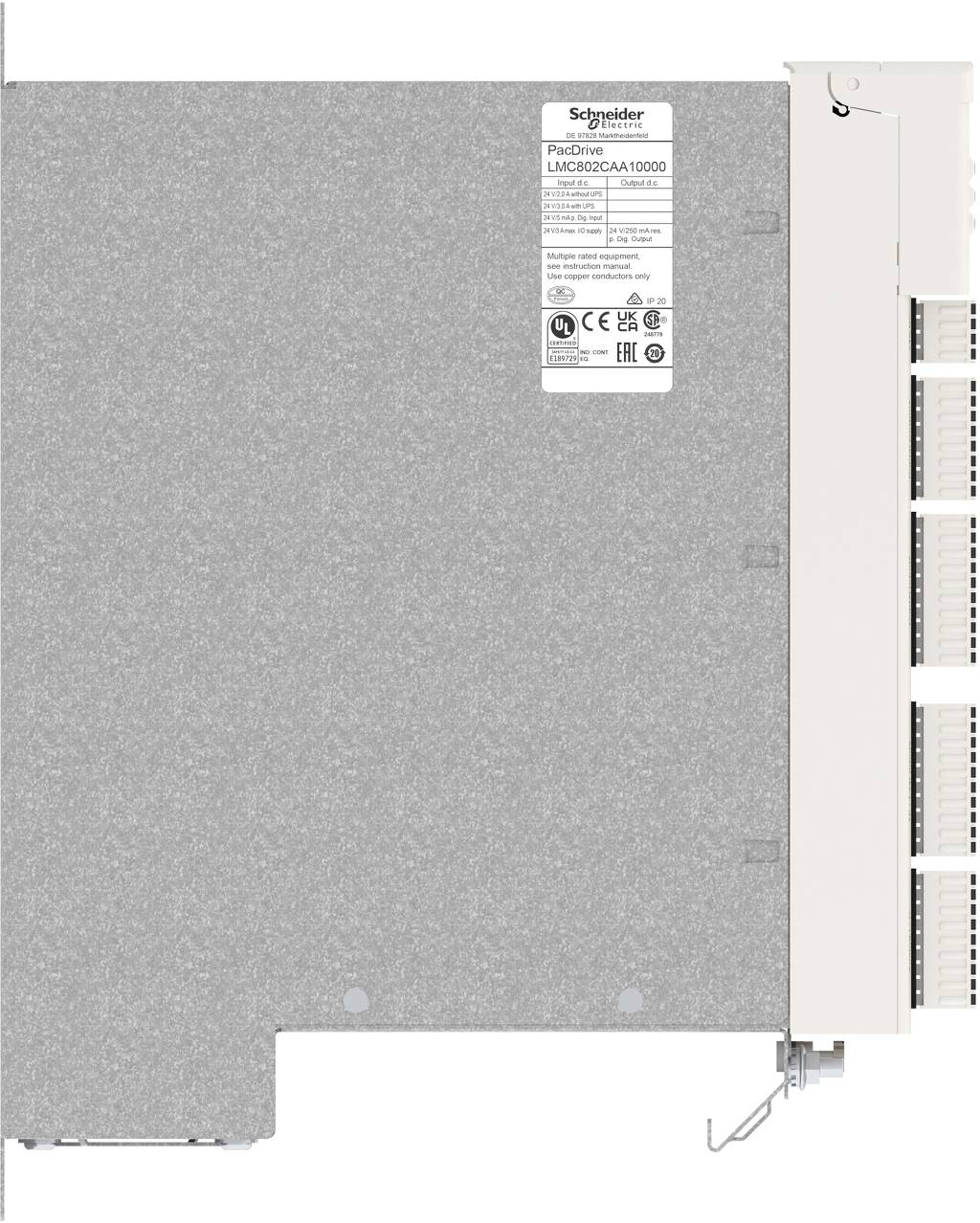

Schneider Electric LMC802CAA10000 LMC802CAA10000 Module d'extension 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 11’563.32 / pièce(s))
CHF 11’563.32
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de sorties analogiques : 2
- Nombre d'entrées analogiques : 2
- Nombre de sorties numériques : 16
- Nombre d’entrées numériques : 20
- Nombre d'interfaces HW Ethernet industriel: 1
- Nombre d'interfaces HW parallèles : 0
- Nombre d'interfaces HW série RS-232: 1
- Nombre d'interfaces HW série RS-422: 1
- Nombre d'interfaces HW série RS-485: 1
- Nombre d'interfaces HW autres: 1
- Nombre d'interfaces HW USB : 1
- Nombre d'interfaces HW Wireless : 0
- Nombre de sorties relais : 0
- Nombre d'interfaces PROFINET: 0
- Temps de traitement (1K, instruction binaire) : 0.002 ms
- Catégorie de protection contre les explosions pour le gaz: Sans
- Catégorie de protection contre les explosions pour la poussière : sans
- Montage frontal possible : non
- Norme sans fil Bluetooth : Non
- Norme radio GPRS : Non
- Norme GSM : Non
- Norme radio UMTS: Non
- Norme sans fil WLAN 802.11: Non
- Convient aux fonctions de sécurité : Non
- IO-Link Master : Non
- Max. Nombre de minuteries : 0
- Avec affichage : Oui
- Avec interface optique : non
- Niveau de performance selon EN ISO 13849 : sans
- Extension de mémoire de programme possible: Non
- Montage en rack possible : oui
- Capacité de redondance : Non
- SIL selon CEI 61508 : sans
- Type de tension d'alimentation : DC
- Type de mémoire : NVRAM
- Taille de la mémoire : 256 Ko
- Composante système : non
- Montage sur rail support possible : non
- Prise en charge du protocole AS-Interface Safety at Work : Non
- Prise en charge du protocole ASI: Non
- Prise en charge du protocole CAN : Oui
- Prend en charge le protocole pour la Data Highway : Non
- Prend en charge le protocole pour DeviceNet: Non
- Prise en charge du protocole DeviceNet Safety : Non
- Prise en charge du protocole DNP3 : Non
- Prise en charge du protocole EtherCAT : Oui
- Prise en charge du protocole Ethernet/IP : Oui
- Prise en charge du protocole pour Foundation Fieldbus: Non
- Prend en charge le protocole IEC 60870 : Non
- Prise en charge du protocole IEC 61850 Ethernet : Non
- Prend en charge le protocole pour INTERBUS: Non
- Prend en charge le protocole INTERBUS-SAFETY : Non
- Prise en charge du protocole KNX : Non
- Prend en charge le protocole LON: Non
- Prise en charge du protocole Modbus : Non
- Prise en charge du protocole PROFIBUS: Oui
- Prend en charge le protocole PROFINET CBA: Non
- Prend en charge le protocole PROFINET IO: Oui
- Prend en charge le protocole pour PROFIsafe: Non
- Prise en charge du protocole SafetyBUS p: Non
- Prise en charge du protocole SERCOS: Oui
- Prend en charge le protocole pour les autres systèmes de bus: Non
- Prend en charge le protocole pour SUCONET: Non
- Prise en charge du protocole TCP/IP : Non
- Tension d'alimentation DC : 24-24 V
- Montage mural/direct possible : oui
- Certifié pour la zone de danger UL Division 1: Non
- Certifié pour la zone de danger UL Division 2: Non
- Certifié pour la zone de danger UL Groupe A (acétylène): Non
- Certifié pour la zone de danger UL Groupe B (hydrogène): Non
- Certifié pour la zone de danger UL Groupe C (éthylène): Non
- Certifié pour la zone de danger UL Groupe D (propane): Non
- Certifié pour la zone de danger UL Groupe E (poussières métalliques): Non
- Certifié pour la zone de danger UL Groupe F (poussières carbonées): Non
- Certifié pour la zone de danger UL Groupe G (poussières non conductrices): Non
- Certifié pour la zone de danger UL classe I: Non
- Certifié pour la zone de danger UL classe II: Non
- Certifié pour la zone de danger UL classe III: Non
- Matériel connexe (ex ia): Non
- Matériel associé (ex ib): Non
- Type de produit
Module d'extension
- Nombre d’entrées analogiques max.
2
- Nombre de sorties analogiques max.
2
- Nombre d’entrées numériques max.
20
- Nombre de sorties relais max.
0
- Tension de fonctionnement
24 V/DC
- Hauteur
310 mm
- Largeur
100 mm
- Type
LMC802CAA10000
- Référence fabricant
LMC802CAA10000
- Dim.
(l x H x P) 100 x 310 x 243 mm
- Affichage
oui
- Modèle
compact
- Profondeur
243 mm
Documents & téléchargements
Fiche technique
Fiche technique 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 Module d'extension 24 V/DC
Description

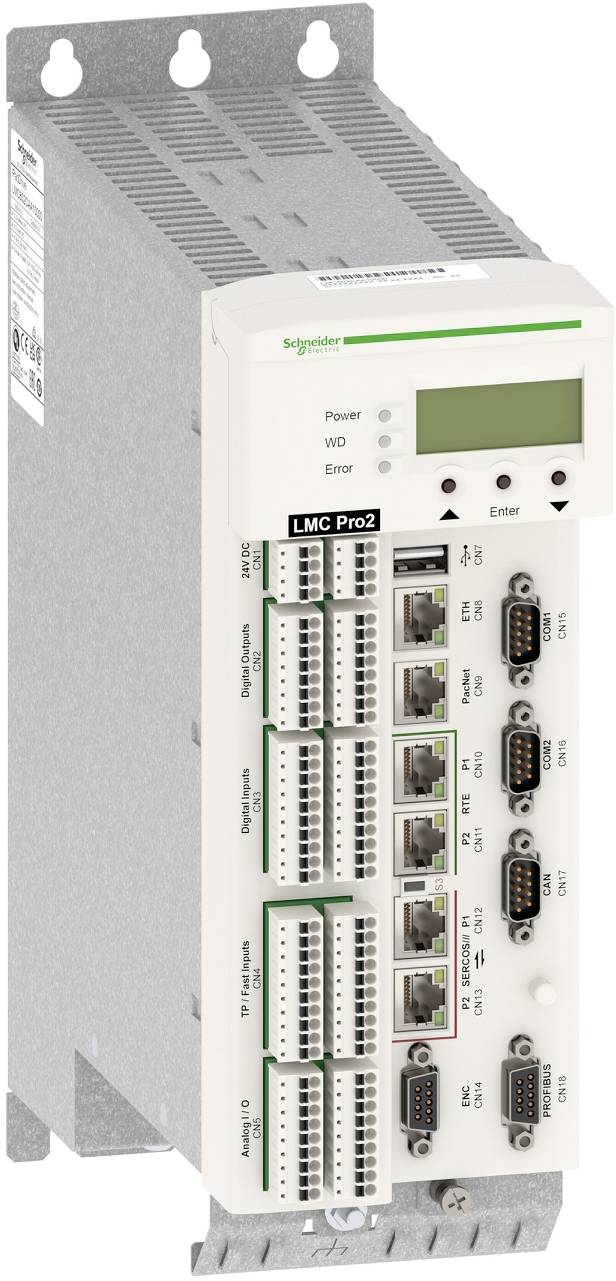

Contrôleur de mouvement LMC Pro2 pour l'automatisation basée sur les mouvements avec PacDrive 3 pour des architectures d'entraînement flexibles dans les systèmes multi-axes. Cette commande est conçue pour fonctionner jusqu'à 130 axes synchrones. Pour la réalisation de machines modulaires, le contrôleur communique avec les servo-régulateurs via le bus Motionbus Sercos III. Outre une interface PacNet, les bus de terrain suivants sont disponibles en fonction de la configuration : PROFIBUS DP Master/esclave, RT-Ethernet ou CANopen. Pour l'installation de modules de communication supplémentaires, 2 emplacements sont disponibles, les deux non équipés. 16 entrées tactiles, 4 interruptions, 20 entrées numériques et 2 entrées analogiques sont disponibles, ainsi que 16 sorties numériques et 2 sorties analogiques. Un codeur Master Hiperface ou un codeur Master incrémental peut être connecté à l'interface d'encodeur Master. La connexion réseau se fait via Ethernet. Un serveur OPC UA est intégré. Le kit d'accessoires comprend les connecteurs nécessaires et une carte CF.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
