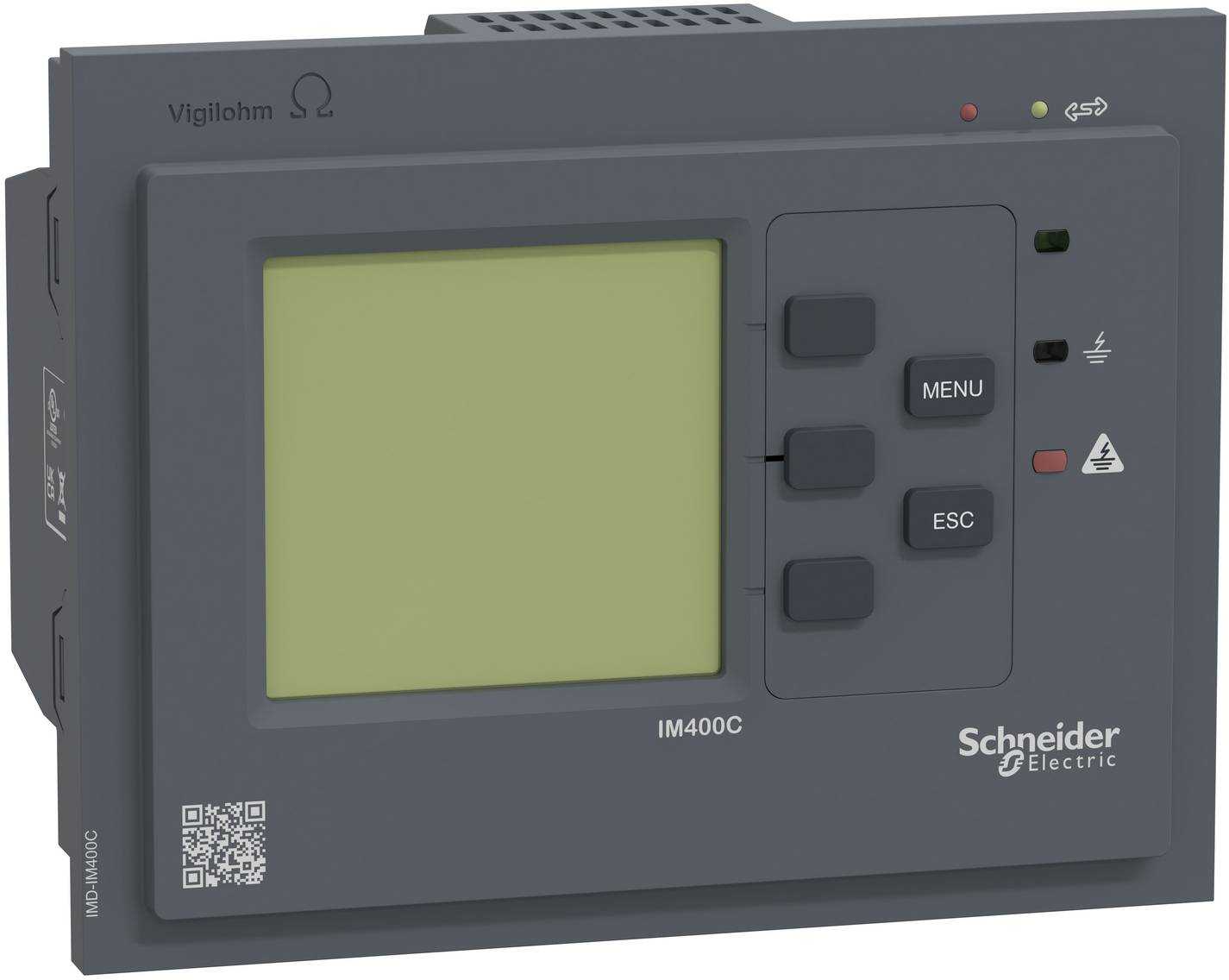

Schneider Electric IMD-IM400C IMD-IM400C Relais de surveillance d'isolement

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Conformément aux normes, il est recommandé d'équiper vos systèmes d'appareils de surveillance de l'isolement (IMD). Cet appareil est conçu pour surveiller les systèmes AC, DC et ACDC de grande taille et perturbés, y compris les applications photovoltaïques de grande envergure. Il mesure la résistance d'isolement du réseau en injectant un courant alternatif de basse fréquence entre le réseau et la terre. La configuration dépend de l'installation. Les réglages sont effectués sur le devant de l'appareil via l'écran IHM. Les paramètres concernent le type de réseau, les seuils d'alarme et de pré-alarme, le délai d'alarme de 0 à 7200 secondes et d'autres sont disponibles. Il surveille les réseaux jusqu'à 830VAC lors de la connexion au conducteur zéro, 480V lors de la connexion à la ligne et 480VDC, avec jusqu'à 500Microfarad, jusqu'à 5500Microfarad en mode PV avec adaptateur de tension. L'écran noir et blanc peut afficher la résistance d'isolement de 10 ohms à 10 mégaohms, la capacité et les erreurs temporaires. Autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système est inférieure au seuil défini, c'est-à-dire qu'il y a une fermeture à la terre, une alarme est déclenchée via le relais de sortie IMD. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté par une source 110VAC à 440VAC ou une source 110VDC à 440VDC, toutes avec une tolérance de plus ou moins 15%. Ce produit est installé à ras de surface, par exemple dans une porte de placard, et est revêtu de manière conforme. L'indice de protection frontal est IP5, l'indice de protection arrière IP20 et la surtension 300V catégorie III. L'appareil de surveillance est équipé d'une interface de communication RS485 avec protocole Modbus.

Ce texte a été traduit par une machine.
