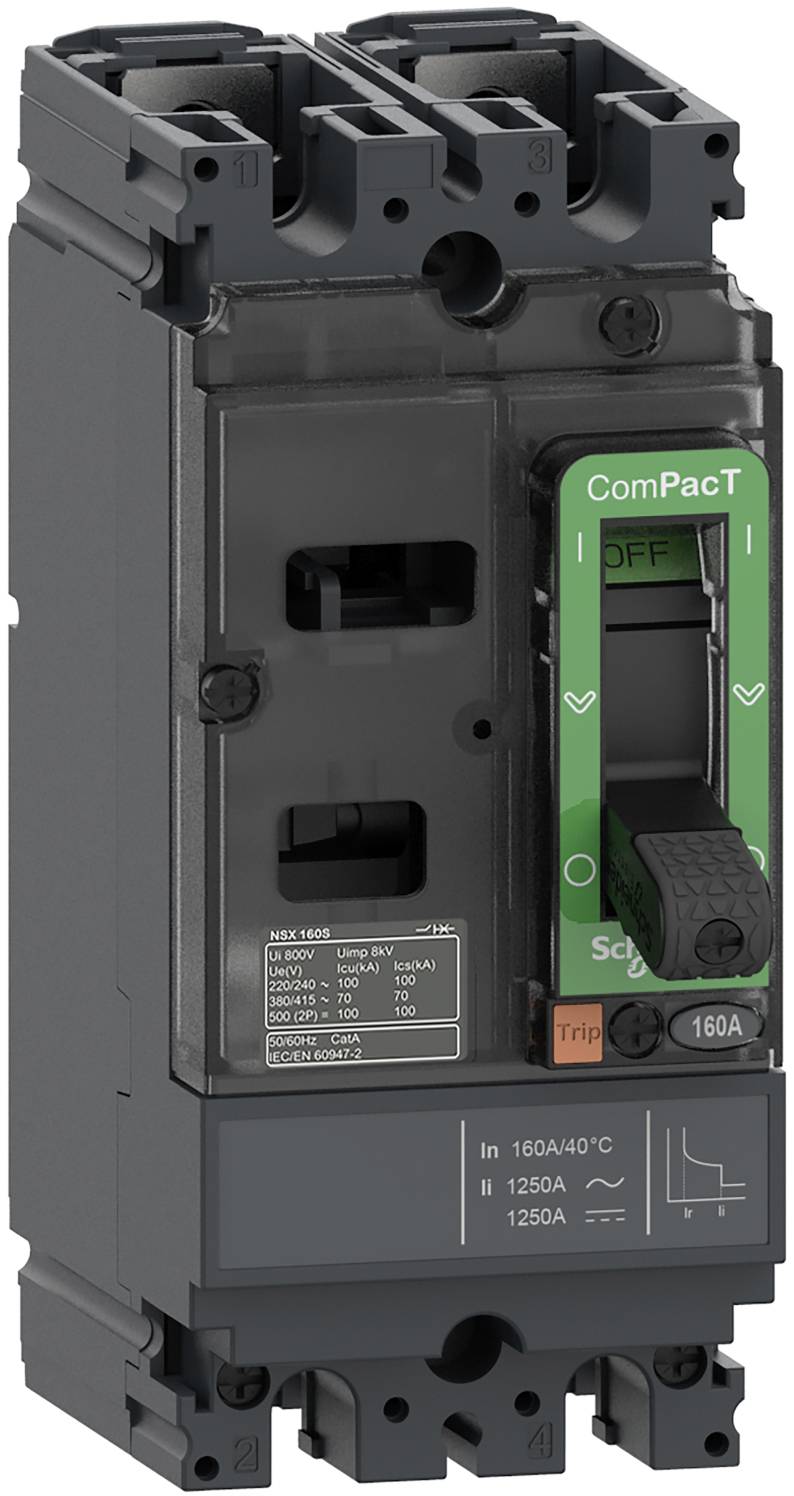

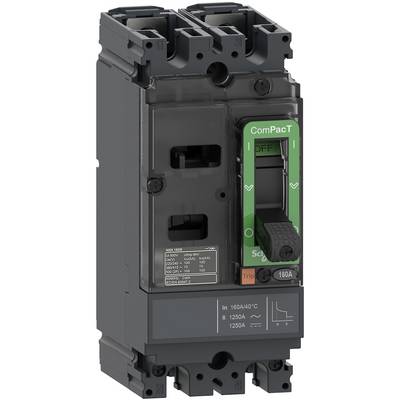

Schneider Electric C10M2TM063 Disjoncteur 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur
Type
C10M2TM063
Indice de protection
IP40
Contenu
1 pc(s)
Nombre de pôles
2
Fiche technique (PDF)
Nombre
Total (CHF 212.72 / pièce(s))
CHF 212.72
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement du circuit principal : raccord vissé
- Nombre de contacts auxiliaires en tant que contact NO : 0
- Nombre de contacts auxiliaires en tant que changeur : 0
- Nombre de contacts auxiliaires en tant qu'ouverture : 0
- Exécution de l'élément de commande : bâillon
- Courant de durée assigné Iu: 63 A
- Courant de coupure de court-circuit de limite assignée ICU à 400 V, 50 Hz: 25 kA
- Tension : 690/-690 V
- Plage de réglage du déclencheur de court-circuit immédiat : 700-700 A
- Convient pour montage sur rail DIN : Non
- Type d'appareil : appareil encastré technique de montage fixe
- Montage sur rail DIN en option : oui
- Protection intégrée contre la terre : non
- Appareil complet avec unité de protection: Oui
- Avec détecteur de déclenchement : Oui
- Avec déclencheur de sous-tension intégré: Non
- Moteur intégré : non
- Moteur en option : non
- Position du raccord pour circuit principal : avant
- Puissance dissipée : 17.22 W
- Réglage du courant déclencheur de surcharge : 63-63 A
- Type de produit
Disjoncteur
- Type
C10M2TM063
IP40
- Contenu
1 pc(s)
- Nombre de pôles
2
Documents & téléchargements
Fiche technique
Fiche technique 3754712 Schneider Electric C10M2TM063 Disjoncteur 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3754712 Schneider Electric C10M2TM063 Disjoncteur 1 pc(s)
Conseils d'utilisation et de sécurité 3754712 Schneider Electric C10M2TM063 Disjoncteur 1 pc(s)
Description
Compact NSX 100M est un disjoncteur 2 broches complet et fixe pour optimiser l'espace et la capacité d'arrêt. C'est un choix optimal pour toutes les applications standard et spéciales. La capacité d'arrêt (ICU) est de 25 kA eff. À 415 VAC, 50/60 Hz. La tension de fonctionnement est de 690 VAC 50/60 Hz. Ce produit est équipé d'un dispositif de déclenchement thermo-magnétique (TMD) d'une puissance nominale de 63 A. Le dispositif de déclenchement TMD offre une protection thermique solide contre les surcharges et une protection magnétique solide. Les dimensions sont de 161 mm x 70 mm x 86 mm (H x l x P). Elle est conforme aux normes internationales (EN/IEC 60947), CCC, EAC et spécifications marines.
