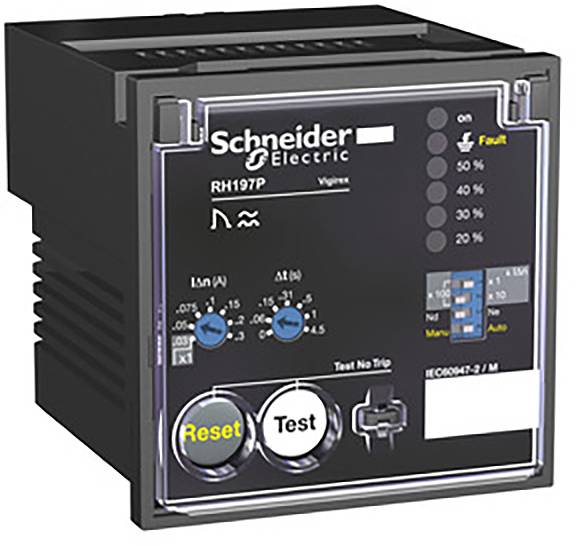

Schneider Electric 56508 56508 Relais de protection

Le VigiPacT RH197P est un relais de protection contre les erreurs de courant pour le montage sur panneau. Il protège contre tout contact direct ou indirect avec des personnes, des risques d'incendie et des moteurs. Il mesure le courant de fuite à la terre dans un circuit électrique via son convertisseur de noyau annulaire associé. Il déclenche l'interrupteur de protection associé lorsque le courant de défaut réglé est dépassé. La tension d'alimentation est de 380/415 V AC 50/60Hz. Il s'agit d'une classe de protection contre le courant de défaut de type A. la sensibilité du courant peut être sélectionnée avec 19 seuils de 30 ma à 30 A. Le délai est sélectionnable avec 7 réglages de 4,5s. L'alarme est réglée par commutateur DIP sur 50% d'IDN. Un interrupteur permet de choisir entre une réinitialisation manuelle sur site ou une réinitialisation automatique après un dépannage. La tension surveillée du système d'alimentation est jusqu'à 1000 V AC 50/60/400 Hz. Il est installé sur un panneau de commande à l'avant et possède un indice de protection IP40. Il doit être connecté à un capteur circulaire ou rectangulaire Schneider Electric compatible de type A.

Ce texte a été traduit par une machine.
