Schabus Relais de surveillance 1 NO (T) 1 pc(s) 201753 Surveillance de température
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais de surveillance
Fonctions
Surveillance de température
Type de contact
1 NO (T)
Type
201753
Spécificités
avec résistance
3 pièce(s)
Nombre
Total (CHF 131.31 / pièce(s))
CHF 131.31
excl. TVA
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Contrôleur de température d'échappement 40°
- Avec résistance 10 k prémontée
Caractéristiques techniques
- Point de commutation : 40°
- Précision de commutation : +/-7 K
- Différence de commutation : env. 15 K
- Plage de valeurs limites : limite entre 0° et 400°
- Milieu de fonctionnement : air ou gaz de fumée
- Température ambiante d'alimentation : max. 180° au niveau du boîtier de commande et du câble
- Température moyenne : 0...500 degrés
- Constante de temps : 45 secondes
- Câble de raccordement : silicone de 2 m, 2 fils
- Indice de protection selon DIN en 60529 : IP 40
- Puissance de commutation : aucune, uniquement pour une commande à haute résistance
- Type de produit
Relais de surveillance
- Type
201753
- Fonctions
Surveillance de température
- Spécificités
avec résistance
- Type de contact
1 NO (T)
- Connexion
extrémités de câbles ouvertes
- Longueur de câble
2 m
- Température min.
0 °C
- Température max.
500 °C
IP40
- Contenu
1 pc(s)
- Hystérésis
15 °C
- UKCA
non pertinent
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2239470 Schabus Relais de surveillance 1 NO (T) 1 pc(s) 201753 Surveillance de température
Description

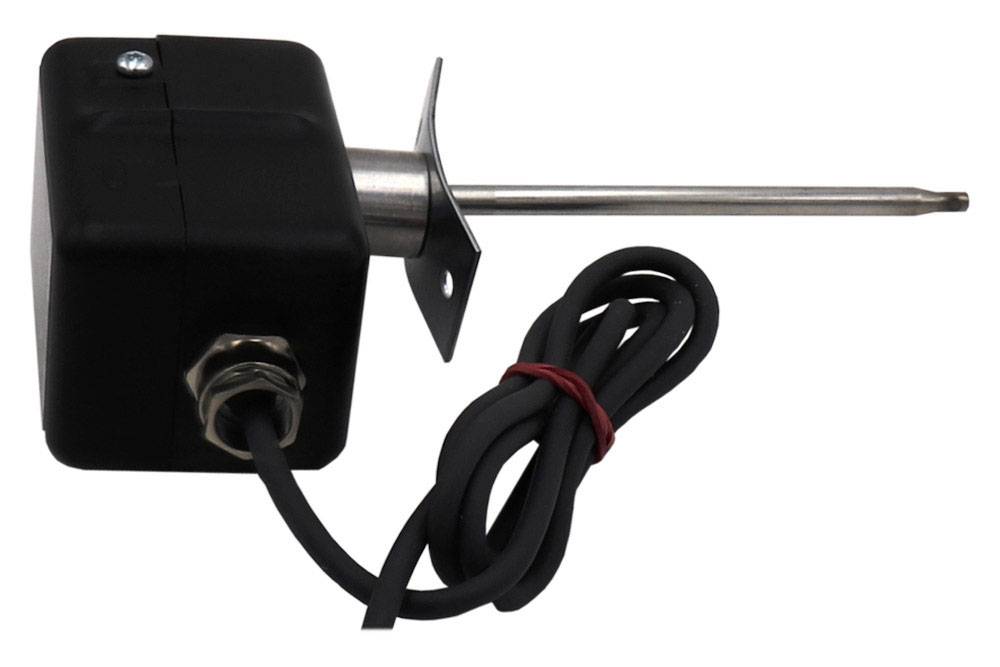

Le thermostat de gaz de fumée est utilisé pour surveiller la température des gaz d'échappement dans le tuyau de fumée des installations produisant de la chaleur. La sonde de l'ATW se compose d'un tube métallique et d'une tige métallique à l'intérieur, avec des coefficients de dilatation différents, qui donnent une différence de longueur en cas de changement de température. Celui-ci agit sur un micro-interrupteur de précision qui ferme le circuit de commande du KDS au-dessus d'une température limite fixe (ici 40°). Une fois la température réduite d'environ 15 K au niveau du capteur, le micro-interrupteur se remet en marche et le circuit de commande redevient très résistant.
Spécialement conçu pour les commandes d'échappement KDS 110 et KDS 116. Contact normalement ouvert en usine avec une résistance de 10k.
