Name: Rohde SG-73.167.B4 Poignée en coquille noir (L x l x H) 167 x 19.5 x 90 mm 2 pc(s)
Brand: Rohde
SKU: 2344318
Availability: BackOrder

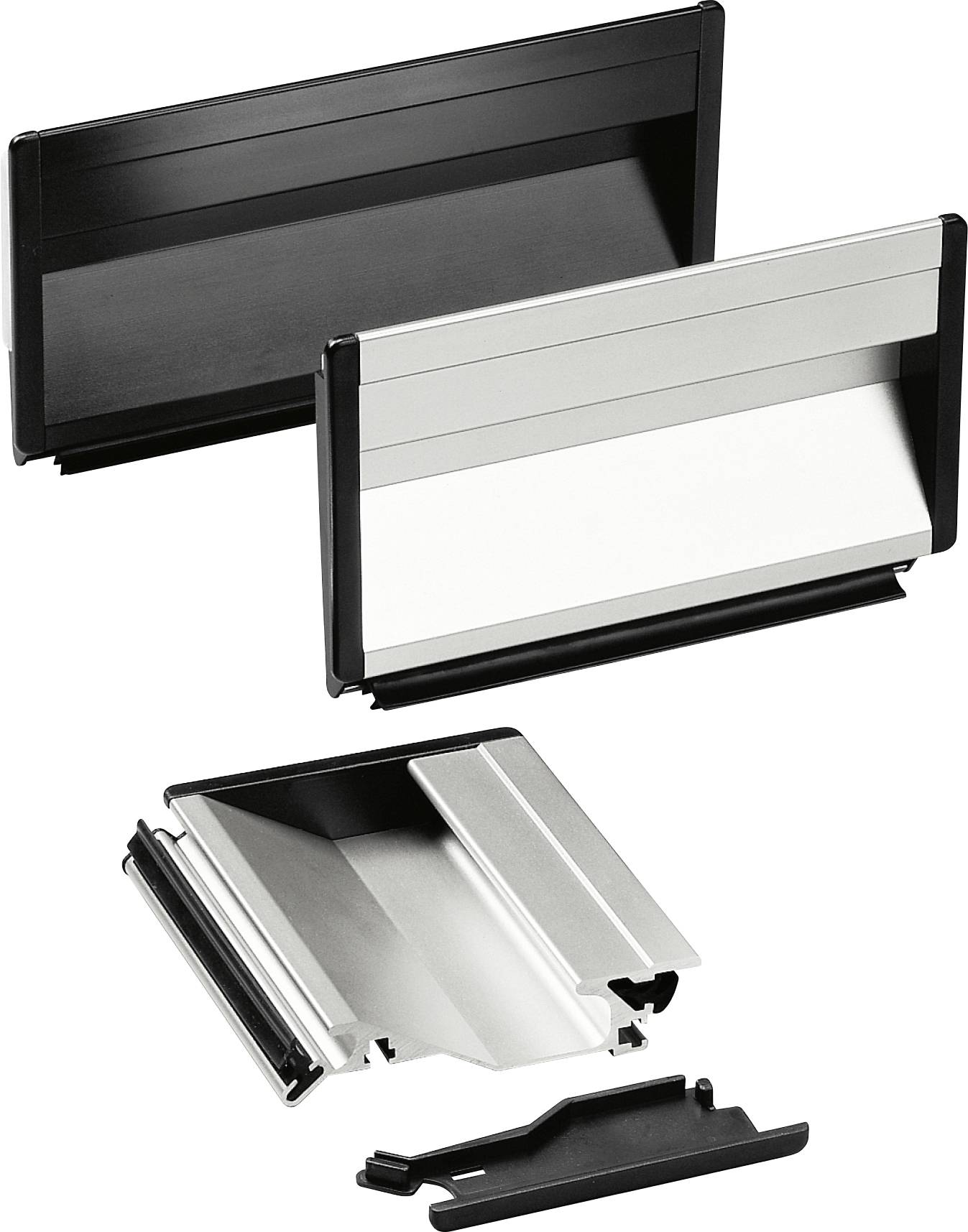

Deux supports noirs et argentés pour HMI SIMATIC. Le support supérieur est fermé, l'inférieur est ouvert.

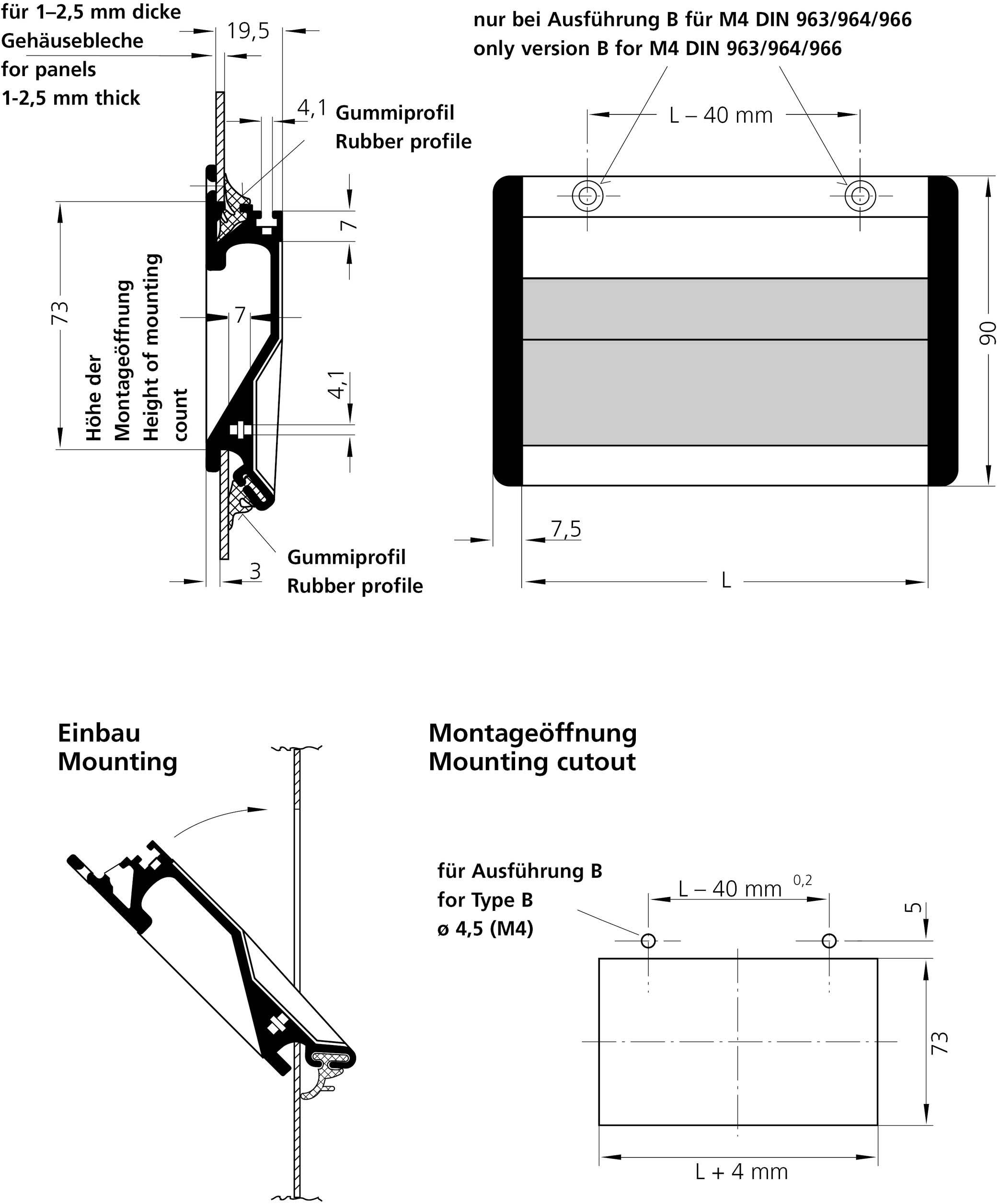

'Dessin de montage pour élément de fixation avec profils en caoutchouc. Détails concernant l'épaisseur de la plaque, les dimensions des vis et l'ouverture de montage.'

1/2

Photo non contractuelle

Type de produit

Poignée en coquille

Matériau

aluminium

Dim.

(L x l x H) 167 x 19.5 x 90 mm

Largeur

19.5 mm

Hauteur

90 mm

Fiche technique (PDF)

Bientôt disponible

Nombre (taille du paquet 2 pc(s))

Set(s)

Total (CHF 59.95 / pièce(s))

CHF 59.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Poignée de commutation Rohde, en aluminium profilé

Contient 2 unités

Caractéristiques techniques

Variante d'exécution : B
Traitement de surface : anodisé
Matériau : AlMgSi 0,5, PA6
Couleur du fabricant : noir
Méthode de fixation : C:trou rond
Nom de la série : SG-73
Type de poignée (série) : poignée de commutation SG
Diamètre du trou : M4

Dim.: (L x l x H) 167 x 19.5 x 90 mm

Type de produit: Poignée en coquille

Matériau: aluminium

Largeur: 19.5 mm

Hauteur: 90 mm

Longueur: 167 mm

Écartement des trous: 127 mm

Couleur: noir

Contenu: 2 pc(s)

Ø du trou: 4 mm

Capacité de charge max.: 500 N

Type: SG-73.167.B4

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herstellerfarbe

Abm.

Rohde SG-73.167.B4 Schalengriff Schwarz (L x B x H) 167 x 19.5 x 90 mm 2 St.

Code produit :2344318

Bientôt disponible

Conrad Electronic

Ce produit

Schwarz

(L x B x H) 167 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

Rohde SG-20.100.A1 Schalengriff Silber (L x B x H) 100 x 19.5 x 90 mm 1 St.

Code produit :2344300

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 100 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Rohde SG-20.100.B1 Schalengriff Silber (L x B x H) 100 x 19.5 x 90 mm 1 St.

Code produit :2344301

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 100 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Rohde SG-20.150.A1 Schalengriff Silber (L x B x H) 150 x 19.5 x 90 mm 1 St.

Code produit :2344302

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 150 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Rohde SG-20.150.B1 Schalengriff Silber (L x B x H) 150 x 19.5 x 90 mm 1 St.

Code produit :2344303

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 150 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Rohde SG-20.200.B1 Schalengriff Silber (L x B x H) 200 x 19.5 x 90 mm 1 St.

Code produit :2344304

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 200 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Rohde SG-20.250.B1 Schalengriff Silber (L x B x H) 250 x 19.5 x 90 mm 1 St.

Code produit :2344305

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 250 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Rohde SG-20.300.B1 Schalengriff Silber (L x B x H) 300 x 19.5 x 90 mm 1 St.

Code produit :2344306

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 300 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

Rohde SG-73.100.A1 Schalengriff Silber (L x B x H) 100 x 19.5 x 90 mm 3 St.

Code produit :2344307

Bientôt disponible

Conrad Electronic

Silber

(L x B x H) 100 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Rohde SG-73.100.A4 Schalengriff Schwarz (L x B x H) 100 x 19.5 x 90 mm 3 St.

Code produit :2344308

Bientôt disponible

Conrad Electronic

Schwarz

(L x B x H) 100 x 19.5 x 90 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2344318 Rohde SG-73.167.B4 Poignée en coquille noir (L x l x H) 167 x 19.5 x 90 mm 2 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2344318 Rohde SG-73.167.B4 Poignée en coquille noir (L x l x H) 167 x 19.5 x 90 mm 2 pc(s)

Description

Poignée de commutation réglable en longueur
Pour une utilisation par ex. sur les portes du boîtier
Ou panneaux de tôle.

Matériau et surface :
Coque de poignée en profilé aluminium,
Couleurs naturelles Caches de fermeture latéraux
En polyamide
PA 6, renforcé de gel de verre, noir,
Semi-mat avec structure fine.
Tube de raccordement ø 20 x 1 mm
En acier inoxydable (n° d'usine
1.4301), finement poncé.
Modèle A :
Fixation arrière par
Vis sans tête fournies
M6 x 30 (2x) et M6 x 40 (2x),
DIN 914 en acier inoxydable.
Modèle B :
Fixation à l'avant pour
Vis à tête fraisée M4,
DIN 963/964/966.
Avantages de conception :
Montage facile pour les épaisseurs de paroi
de 1 à 5 mm.
