Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 7.50/04/180 3.5SN OR BX 9500640000 180 ° partiellement isolé or
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Répartiteur à languette mâle
Largeur d'accouplement
6.3 mm
Épaisseur de contact
0.8 mm
Type d’isolation
partiellement isolé
Angle de raccordement
180 °
Fiche technique (PDF)
Nombre (taille du paquet 100 pc(s))
Total (CHF 1.07 / pièce(s))
CHF 107.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Répartieur à languette mâle
- orange, argent
- 6.3 mm x 0.8 mm
- 0.20 mm² - 2.50 mm²
Notre service pour vous
Caractéristiques techniques
- Nombre de broches à souder par pôle : 2
- nombre de rangées : 1
- Protection contre les contacts selon DIN VDE 0470 : IP 00
- Diamètre du trou d'assemblage : 1,3 mm
- Largeur 27,3 mm
- Résistance de passage : 1,20 mΩ
- Hauteur : 18,4 mm
- Hauteur minimale : 14,9 mm
- Résistance d'isolation : ≥ 108 Ω
- Surface de contact : étamé
- Résistance au courant de fuite (CTI) : ≥ 600
- Dimensions de la broche à souder : 0,8 x 1,0 mm
- Longueur de la broche à souder : 3,5 mm
- Poids net : 3.6 g
- Profondeur : 9,8 mm
- Type de produit
Répartiteur à languette mâle
- Couleur
orange
argent
- Largeur d'accouplement
6.3 mm
- Épaisseur de contact
0.8 mm
- Douille-support
non
- Type d’isolation
partiellement isolé
- Angle de raccordement
180°
- Matériau du contact
CuSn
- Contenu
100 pc(s)
- Référence fabricant
9500640000
- Type
PCF 7.50/04/180 3.5SN OR BX
- Section max.
2.50 mm²
- Section (min.)
0.20 mm²
- Nombre de connecteurs plats 2.8 mm
8
- Nombre de connecteurs plats 6.3 mm
4
- Emballage industriel
oui
- Matériau d'isolation
PA
- Pôle(s)
4
- Gamme de section
0.20 - 2.50 mm²
- Pas
7.5 mm
- Conforme à la norme RoHS
oui
- Taille du connecteur
6.3 x 0.8 mm
- Gamme de température
-50 °C à +100 °C
- UKCA
non pertinent
Documents & téléchargements
Fiche technique

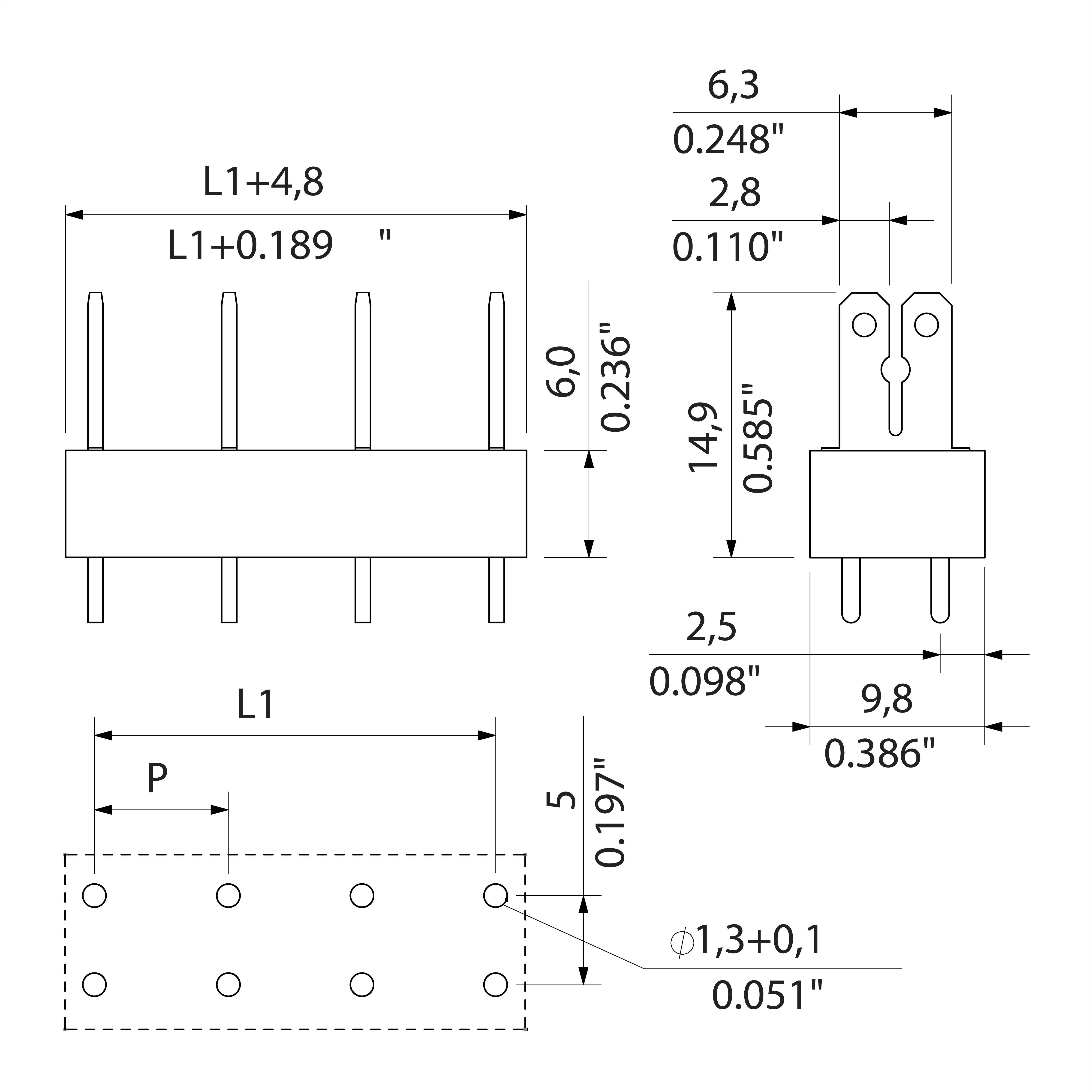

Fiche technique 392532 Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 7.50/04/180 3.5SN OR BX 9500640000 180 ° partiellement isolé or
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 392532 Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 7.50/04/180 3.5SN OR BX 9500640000 180 ° partiellement isolé or
Description
Bloc de jonction pour circuit imprimé avec technologie de connexion adapté à l'application particulière pour une transmission simple et sûre des données directement sur le circuit imprimé.
