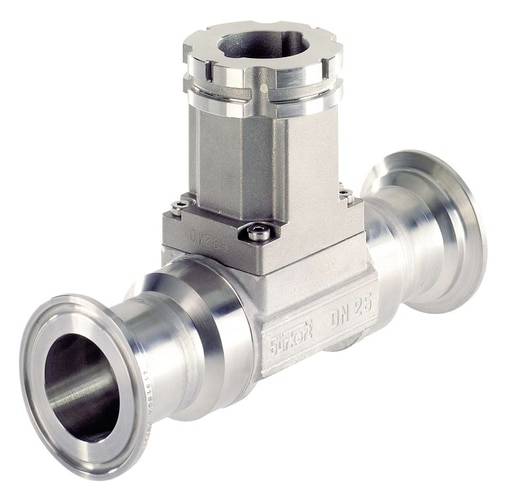

Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 443968 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Raccord pour mesures de débit
Type
S020
Contenu
1 pc(s)
Longueur
192 mm
Hauteur
85 mm
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 749.26 / pièce(s))
CHF 854.18
-12 %
CHF 749.26
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Raccord INSERTION pour débitmètres de type 8020 et type 8045
- Bürkert S020 443968
- Contenu: 1 pc(s)
Notre service pour vous
Caractéristiques techniques
- Diamètre nominal : 50 mm
- Raccord Clamp BS 4825/ASME BPE
- Température du fluide : -15 à 160 °C
- Pression du fluide : PN 16 (la plage de pression dépend également de l’appareil inséré, se référer à la fiche technique)
- La plage de température dépend également de l’appareil inséré, se référer à la fiche technique
- Type de produit
Raccord pour mesures de débit
- Type
S020
- Contenu
1 pc(s)
- Longueur
192 mm
- Hauteur
85 mm
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Poids
1.800 kg
- Température max. des médias
+160 °C
- Température min. des médias
-15 °C
- Diamètre nominal
50 mm
- Matériau isolant
EPDM
- Connexion
Clamp selon ASME pour BPE 2
- Température ambiante max.
+60 °C
Documents & téléchargements
Fiche technique
Fiche technique 627321 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 443968 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 627321 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 443968 1 pc(s)
Description
Le raccord à insertion est spécialement conçu pour les appareils de mesure à insertion de Bürkert. Un point de mesure se compose d'une section d'entrée, du raccord et d'une section de sortie.
Modèle
- Raccord en T
- Matériau du corps : acier inoxydable
- Rehausse en acier inoxydable
- Joint EPDM
Avertissement
Raccord pour capteurs de type 8020 et 8045.
Des distances minimales en amont et en aval doivent être respectées selon EN ISO 5167-1 (se référer à la fiche technique).
