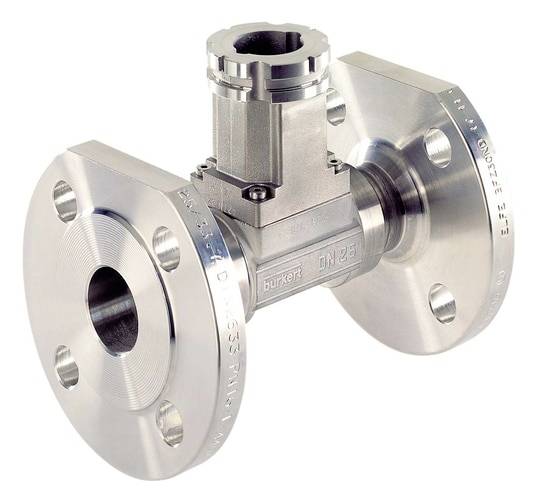

Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 431058 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Raccord pour mesures de débit
Type
S020
Contenu
1 pc(s)
Longueur
267 mm
Hauteur
91 mm
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 851.02 / pièce(s))
CHF 979.53
-13 %
CHF 851.02
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Raccord INSERTION pour débitmètres de type 8020 et type 8045
- Bürkert S020 431058
- Contenu: 1 pc(s)
Notre service pour vous
Caractéristiques techniques
- Largeur nominale de 50 mm
- Bride de raccord pour tuyau JIS 10K
- Température du milieu de -15 à 160 °C
- Pression du milieu PN 16 (Les valeurs de pression dépendent également de l'appareil de mesure utilisé - Voir diagramme de pression/température dans la fiche technique)
- La température ambiante dépend également de l'appareil de mesure utilisé - voir fiche technique)
- Type de produit
Raccord pour mesures de débit
- Type
S020
- Contenu
1 pc(s)
- Longueur
267 mm
- Hauteur
91 mm
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Poids
6.590 kg
- Température max. des médias
+160 °C
- Température min. des médias
-15 °C
- Diamètre nominal
50 mm
- Matériau isolant
FKM
- Connexion
Bride selon JIS 10K pour DN 50
- Température ambiante max.
+60 °C
Documents & téléchargements
Fiche technique
Fiche technique 627288 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 431058 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 627288 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 431058 1 pc(s)
Description
Le raccord à insertion est spécialement conçu pour les appareils de mesure à insertion de Bürkert. Un point de mesure se compose d'une section d'entrée, du raccord et d'une section de sortie.
Modèle
- Embout en T
- Matériau du boîtier : acier inoxydable
- Raccords intermédiaires en acier inoxydable
- Joint FKM
Avertissement
Raccords pour capteurs type 8020 et Typ 8045.
Il est important de respecter la taille minimale des conduites d'entrée et de sortie en respectant la norme EN ISO 5167-1 (voir fiche technique).
