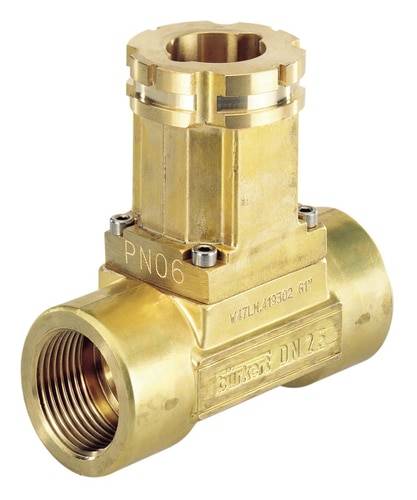

Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428727 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Raccord pour mesures de débit
Type
S020
Contenu
1 pc(s)
Longueur
119 mm
Hauteur
81 mm
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 212.72 / pièce(s))
CHF 212.72
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Raccord INSERTION pour débitmètres de type 8020 et type 8045
- Bürkert S020 428727
- Contenu: 1 pc(s)
Notre service pour vous
Caractéristiques techniques
- Type de raccordement: Embout à souder Ø 40 mm
- ISO 10931
- Pression du fluide PN 10 (la plage de pression dépend également de l’appareil inséré, se référer à la fiche technique)
- La plage de température dépend également de l’appareil inséré, (se référer à la fiche technique)
- Type de produit
Raccord pour mesures de débit
- Type
S020
- Contenu
1 pc(s)
- Longueur
119 mm
- Hauteur
81 mm
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Poids
1.430 kg
- Température max. des médias
+160 °C
- Température min. des médias
-15 °C
- Diamètre nominal
32 mm
- Matériau isolant
FKM
- Connexion
Filetage intérieur RC 1 1/4 selon ISO7
- Température ambiante max.
+60 °C
Documents & téléchargements
Fiche technique
Fiche technique 627207 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428727 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 627207 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428727 1 pc(s)
Description
Le raccord à insertion est spécialement conçu pour les appareils de mesure à insertion de Bürkert. Un point de mesure se compose d'une section d'entrée, du raccord et d'une section de sortie.
Modèle
- Raccord en T
- Matériau du boîtier : laiton
- Raccords intermédiaires en acier inoxydable
- Joint FKM
Avertissement
Raccords pour capteurs type 8020 et Typ 8045.
Il est important de respecter la taille minimale des conduites d'entrée et de sortie en respectant la norme EN ISO 5167-1 (voir fiche technique).
