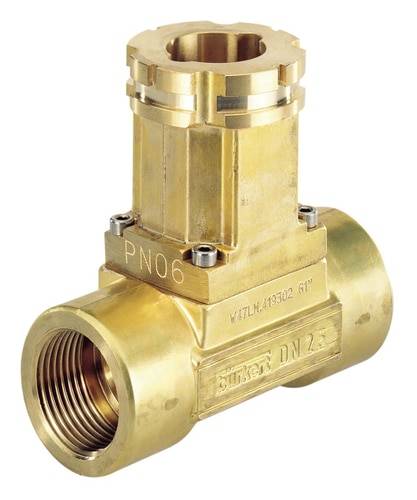

Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428712 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Raccord pour mesures de débit
Type
S020
Contenu
1 pc(s)
Longueur
84 mm
Hauteur
80 mm
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 175.72 / pièce(s))
CHF 202.37
-13 %
CHF 175.72
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Raccord INSERTION pour débitmètres de type 8020 et type 8045
- Bürkert S020 428712
- Contenu: 1 pc(s)
Notre service pour vous
Caractéristiques techniques
- Type de raccordement: Manchon soudé Ø 25 mm
- DIN 16962
- Pression du fluide PN 10 (la plage de pression dépend également de l’appareil inséré, se référer à la fiche technique)
- La plage de température dépend également de l’appareil inséré, (se référer à la fiche technique)
- Type de produit
Raccord pour mesures de débit
- Type
S020
- Contenu
1 pc(s)
- Longueur
84 mm
- Hauteur
80 mm
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Poids
0.840 kg
- Température max. des médias
+160 °C
- Température min. des médias
-15 °C
- Diamètre nominal
15 mm
- Matériau isolant
FKM
- Connexion
Manchon G 1/2
- Température ambiante max.
+60 °C
Documents & téléchargements
Fiche technique
Fiche technique 627181 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428712 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 627181 Raccord INSERTION pour débitmètres de type 8020 et type 8045 Bürkert S020 428712 1 pc(s)
Description
Le raccord à insertion est spécialement conçu pour les appareils de mesure à insertion de Bürkert. Un point de mesure se compose d'une section d'entrée, du raccord et d'une section de sortie.
Modèle
- Raccord en T
- Matériau du corps : laiton
- Rehausse en acier inoxydable
- Joint FKM
Avertissement
Raccords pour capteurs type 8020 et Typ 8045.
Il est important de respecter la taille minimale des conduites d'entrée et de sortie en respectant la norme EN ISO 5167-1 (voir fiche technique).
