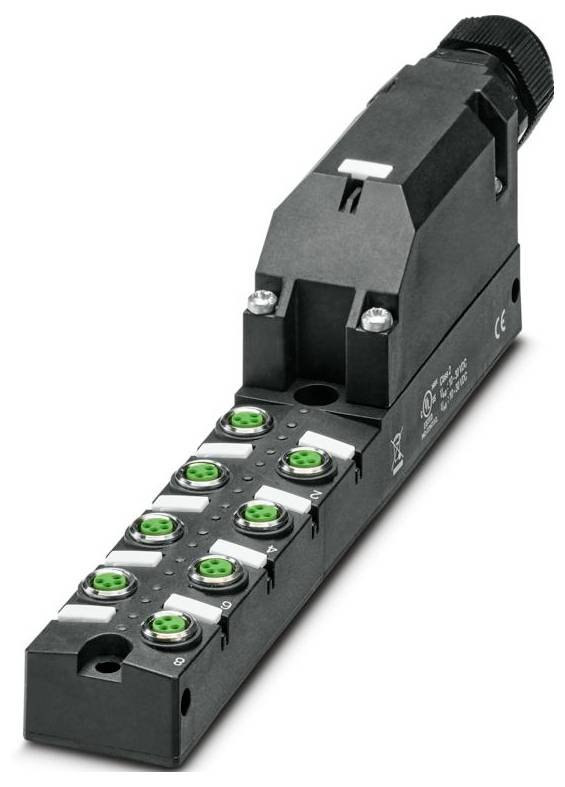

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Boîtier pour capteurs/actionneurs
Nombre d'emplacements de signaux
8
Nombre de distributeurs
8 voies
Affectation
double
Fiche technique (PDF)
75 pièce(s)
Nombre
Total (CHF 64.71 / pièce(s))
CHF 72.38
-11 %
CHF 64.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 4
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : connecteur à ressort push-in enfichable
- Largeur : 30 mm
- Hauteur : 49 mm
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP67
- Température ambiante (fonctionnement): -25 °C ... 80 °C
- Normes/réglementations : IEC 61076-2-104
- Matériau du joint : FKM
- Longueur : 181 mm
- Matériau surface de contact: NI/Au
- Diamètre extérieur de la ligne: 6 mm ... 12 mm
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Raccordement conducteur : raccord conducteur
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M8
- Application : Standard
- Codage : A
- LED : Oui
- Matériel Contact : CuZn
- Nombre d'emplacements : 8
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 8 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 2 A
- Type de raccordement capteur/actionneur : port M8
- Occupation des raccordements : affectation des raccordements
- Emplacement/pôle = couleur du fil ou raccordement : 1 / 4 5 2 (A) = 1 / 4 5 4 5;1 / 2 4 5 (B) = 1 / 4;4 / 4 (A) = 4 / 2;4 / 3 (B) = 3 / 2;4 / 4 (A) = 3 / 3;2 / 2 (B) = 2 / 4;2 / 2 (A) = 2 / 4;2 / 2 (B) = 4 / 2 (B) 2;6 / 4 (A) = 6 / 4;6 / 8 (B) = 2 / 4;4 / 8 (A) = 8 / 7;2 / 2 (B) = 4 / 7;7 / 7 (A) = 4 / 2;2 / 6 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V.
- Affichage d'état disponible : Oui
- Matériau douille filetée : alliage Cu
- Matériau joint torique : FKM
- Matériau porteur de contact: PBT
- Matériau Contact Côté câble mère: Alliage Cu
- Matériau Surface de contact Côté câble parent : étamé
- Section de raccordement câble de signal flexible: 0,2 mm² ... 1,5 mm²
- Section de raccordement Alimentation électrique flexible : 0,2 mm² ... 1,5 mm²
- Section de raccordement AWG câble de signal flexible: 24 ... 16
- Section de raccordement AWG Alimentation électrique flexible: 24 ... 16
- Longueur de dénudage du câble de signal: 10 mm
- Longueur de dénudage de la gaine : 70 mm (conduite de base)
- Vis de couvercle à couple de serrage : 1 Nm
- Couple de serrage vis de montage pour fixation du boîtier : 0,8 Nm
- Matériau de moulage : PUR
- Matériau support de contact Côté câble racine : PA
- Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
- Fonction surveillée : tension d'alimentation
- Représentation optique : LED verte
- Largeur de clé écrou-raccord : 24 mm
- Largeur de clé contre-écrou : 24 mm
- Type d'emballage
Single
- Type de produit
Boîtier pour capteurs/actionneurs
- Nombre d'emplacements de signaux
8
- Affectation
double
- Type
SACB- 8/4-L-PTP-M8 HD
- Câble maître
oui
- Nombre de distributeurs
8 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
Raccordement à ressort Push-In
- Largeur
30 mm
- Longueur
181 mm
IP67
- Intensité max. admissible par prise
2 A
- Courant de somme (alimentation simple)
8 A
- Température max.
80 °C
- Température min.
-25 °C
- Section max. de conducteur
1.5 mm²
- Section min. de raccordement
0.2 mm²
- Mode de raccordement (boîtier de distribution)
M8 femelle
- Matériau boîtier
PBT
- Nombre total de pôles
4
- Référence fabricant
1197620
- Contenu
1 pc(s)
- Nombre de pôles
4
- Hauteur
49 mm
- Capacité de courant totale
8 A
- Capacité de charge par signal E/S
2 A
- Tension de fonctionnement
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Single
Description
Boîtier de distribution, application: Standard, type de connexion: Connecteur M8 métal, nombre d'emplacements: 8, nombre de pôles: 4, codage: A, occupation des emplacements: Double, affichage de l'état: Oui, PNP ; raccordement de ligne mère : connecteur push-in enfichable 180°, blindage : non
