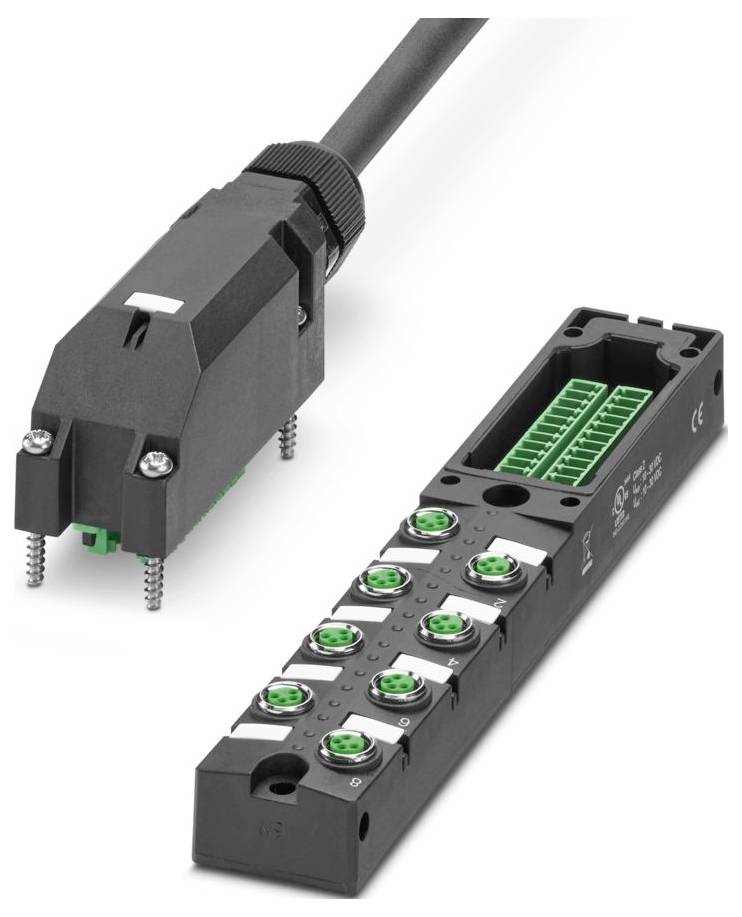

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Boîtier pour capteurs/actionneurs
Nombre d'emplacements de signaux
16
Nombre de distributeurs
8 voies
Affectation
double
Fiche technique (PDF)
7 pièce(s)
Nombre
Total (CHF 123.91 / pièce(s))
CHF 180.36
-31 %
CHF 123.91
excl. TVA
Plus que 7 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 18
- TENSION NOMINALE ONU : 24 V C.C.
- Largeur : 30 mm
- Hauteur : 49 mm
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP67
- Température ambiante (fonctionnement): -25 °C ... 80 °C
- Normes/réglementations : IEC 61076-2-104
- Matériau du joint : FKM
- Longueur : 180,9 mm
- Matériau surface de contact: NI/Au
- Diamètre extérieur du câble : 9,50 mm ± 0,2 mm
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble : 10 m
- Section de câble : 16 x 0,34 mm² (ligne de signal) ; 2 x 0,75 mm² (ligne d'énergie)
- Raccordement conducteur : raccord conducteur
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M8
- Manteau extérieur, couleur : noir RAL 9005
- Application : Standard
- Autres résistances: Bien résistant aux acides, aux alcalins et aux solvants
- Codage : A
- LED : Oui
- Matériel Contact : CuZn
- Tension de contrôle 2000 V
- Nombre d'emplacements : 8
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 6 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 2 A
- Type de raccordement capteur/actionneur : port M8
- Occupation des raccordements : affectation des raccordements
- Emplacement/pôle = couleur du fil ou raccordement : 1 / 4 2 5 2 (A) = 1 / 4 4 5 = WH;1 / 2 4 5 (B) = 1 / 4 = GYPK;2 / 4 (A) = 3 / 4 = GN;4 / 4 (B) = 2 / 2 = RDBU;3 / 3 (A) = 3 / 2 = YE;4 / 2 (B) = 2 / 2 = WHGN = 2 / 2 = 4 / 4 GB = 2 / 4 / 4 GB = 5 (B) 2 1-8 = WHYE;6 1-8 3 / 4 24 (A) = 8 / 8 = RD;4 / 2 (B) = 2 / 8 = YEBN;7 / 4 (A) = 7 / 4 = BK;7 / 2 (B) = 7 / 6 = WHGY;2 / 4 (A) = 4 / 6 = VT;6 / 2 (B) = 8 / 2 = GYBYBN = 0 V)
- Affichage d'état disponible : Oui
- Matériau douille filetée : alliage Cu
- Matériau joint torique : FKM
- Matériau porteur de contact: PBT
- Matériau Contact Côté câble mère: Alliage Cu
- Matériau Surface de contact Côté câble parent : étamé
- Vis de couvercle à couple de serrage : 1 Nm
- Couple de serrage vis de montage pour fixation du boîtier : 0,8 Nm
- Matériau de moulage : PUR
- Matériau support de contact Côté câble racine : PA
- Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
- Fonction surveillée : tension d'alimentation
- Représentation optique : LED verte
- Poids de la conduite: 143,9 kg/km
- UL AWM Style 20549
- Blindé : Non
- Câble de signal : 19 x 0,15 mm
- Ligne de signal AWG: 22
- Structure du conducteur Alimentation en tension : 42 x 0,15 mm
- Alimentation électrique AWG : 18
- Diamètre de la veine avec isolation : 1,3 mm ±0,1 mm (câble de signal) ; 1,8 mm ±0,1 mm (câble d'énergie)
- Matériau de l'isolation des veines: PVC
- Veine simple, couleur: Marron, bleu, blanc, vert, jaune, gris, rose, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, brun/vert, blanc/jaune, jaune/marron, blanc/gris, gris/marron
- Guidage total : veines entaillées en couches
- Tension nominale du câble : 300 V
- Rayon de courbure minimal, fixe : 7,5 x D
- Rayon de courbure minimum, pose flexible : 10 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 72 mm
- Rayon de courbure le plus petit, déplacement : 95 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 1500000, rayon de courbure : 95 mm, déplacement : 2 m, vitesse de déplacement : 2 m/s.
- Résistance aux flammes : DIN EN 50265
- Résistance à l'huile : selon VDE 0472 partie 803
- Caractéristiques particulières : sans silicone
- Épaisseur de paroi Isolation : ≥ 0,15 mm (gaine intérieure) ;≥ 0,76 mm (gaine extérieure)
- Type d'emballage
Piece
- Type de produit
Boîtier pour capteurs/actionneurs
- Nombre d'emplacements de signaux
16
- Affectation
double
- Type
SACB- 8/4-L-C-M8 HD/10,0 PUR
- Câble maître
oui
- Nombre de distributeurs
8 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
connecteur femelle M8
- Largeur
30 mm
- Longueur
180.9 mm
IP67
- Intensité max. admissible par prise
2 A
- Courant de somme (alimentation simple)
6 A
- Température max.
80 °C
- Température min.
-25 °C
- Mode de raccordement (boîtier de distribution)
M8 femelle
- Matériau boîtier
PBT
- Nombre total de pôles
4
- Poids
0.1439 kg/m
- Référence fabricant
1197618
- Contenu
1 pc(s)
- Longueur du câble
10 m
- Nombre de pôles
4
- Hauteur
49 mm
- Capacité de courant totale
6 A
- Capacité de charge par signal E/S
2 A
- Profondeur
180.9 mm
- couleur du boîtier
noir
- Tension de fonctionnement
24 V
- Tension assignée
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Piece
Description
Boîtier de distribution, application: Standard, type de connexion: Connecteur M8 métal, nombre d'emplacements: 8, nombre de pôles: 4, codage: A, occupation des emplacements: Double, affichage de l'état: Oui, PNP ; raccord de ligne mère : raccord à vis enfichable 180°, PUR/PVC, longueur du câble : 10 m, blindage : non
