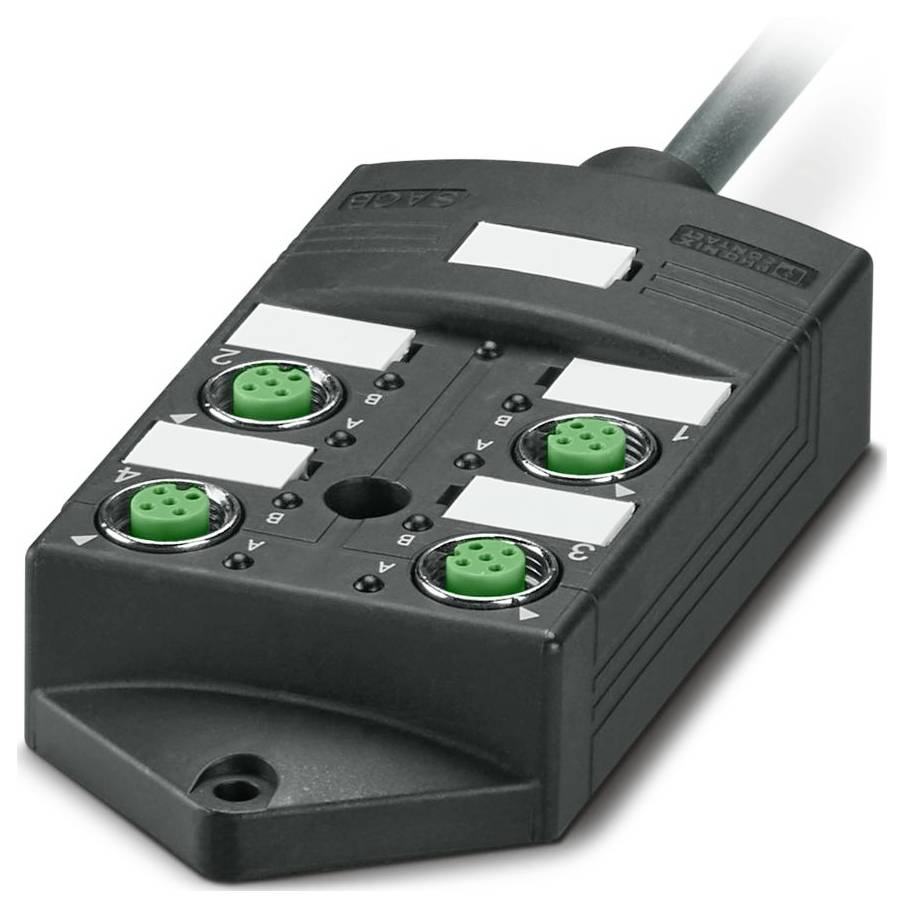

Photo non contractuelle
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Boîtier pour capteurs/actionneurs 26 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Boîtier pour capteurs/actionneurs
Nombre d'emplacements de signaux
4
Nombre de distributeurs
4 voies
Affectation
simple
Type
SACB-4/ 4-L-15,0PUR SCO
Fiche technique (PDF)
Total (CHF 88.46 / pièce(s))
CHF 3'578.35
-36 %
CHF 2'299.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 7
- TENSION NOMINALE ONU : 24 V C.C.
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP67 ; IP69K
- Température ambiante (fonctionnement): -30 °C ... 90 °C
- Normes/réglementations : IEC 61076-2-101
- Matériau du joint : NBR
- Matériau surface de contact : plaqué or
- Diamètre extérieur du câble : 6,90 mm ± 0,2 mm
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble : 15 m
- Section de câble : 4 x 0,34 mm² (ligne de signal) ; 3 x 0,75 mm² (ligne d'énergie)
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M12
- Manteau extérieur, couleur : noir RAL 9005
- Application : Standard, Exigences étendues
- Autres résistances: Bien résistant aux acides, aux alcalins et aux solvants
- Codage : A
- Contact matériel: Alliage de Cu
- Tension de contrôle 2000 V
- Nombre d'emplacements : 4
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 12 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 4 A
- Occupation des raccordements : affectation des raccordements
- Emplacement/pôle = couleur du fil ou connecteur : 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Affichage d'état disponible : Oui
- Matériau douille filetée : moulage sous pression de zinc;PBT;PUR
- Matériau porteur de contact: PA
- PUR/PVC NOIR [PUR]: PUR/PVC NOIR [PUR]
- Poids de la conduite: 77,9 kg/km
- UL AWM Style 20549
- Blindé : Non
- Type de câble : PUR/PVC noir [PUR]
- Câble de signal : 19 x 0,15 mm
- Ligne de signal AWG: 22
- Structure du conducteur Alimentation en tension : 42 x 0,15 mm
- Alimentation électrique AWG : 18
- Diamètre de la veine avec isolation : 1,3 mm ±0,1 mm (câble de signal) ; 1,8 mm ±0,1 mm (câble d'énergie)
- Matériau de l'isolation des veines: PVC
- Veine simple, couleur: Marron, bleu, vert/jaune, blanc, vert, jaune, gris
- Épaisseur de paroi enveloppe intérieure : ≥ 0,15 mm
- Épaisseur de paroi enveloppe extérieure : ≥ 0,38 mm
- Guidage total : veines entaillées en couches
- Tension nominale du câble : 300 V
- Rayon de courbure minimal, fixe : 7,5 x D
- Rayon de courbure minimum, pose flexible : 10 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 52 mm
- Rayon de courbure le plus petit, déplacement : 69 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 1500000, rayon de courbure : 69 mm, déplacement : 2 m, vitesse de déplacement : 2 m/s.
- Résistance aux flammes : DIN EN 50265
- Résistance à l'huile : selon VDE 0472 partie 803
- Caractéristiques particulières : sans silicone
- Type de produit
Boîtier pour capteurs/actionneurs
- Nombre d'emplacements de signaux
4
- Affectation
simple
- Type
SACB-4/ 4-L-15,0PUR SCO
- Câble maître
oui
- Nombre de distributeurs
4 voies
- Affichage d'état
avec LED
- Connexion
connecteur
- Longueur
15 m
IP65
IP67
IP69K
- Intensité max. admissible par prise
4 A
- Courant de somme (alimentation simple)
12 A
- Température max.
90 °C
- Température min.
-30 °C
- Section max. de conducteur
0.75 mm²
- Section min. de raccordement
0.34 mm²
- Mode de raccordement (boîtier de distribution)
M12 femelle
- Nombre total de pôles
4
- Référence fabricant
1687912
- Contenu
26 pc(s)
- Longueur du câble
15 m
- Nombre de pôles
4
- Capacité de courant totale
12 A
- Capacité de charge par signal E/S
2 A
- couleur du boîtier
noir
- Tension de fonctionnement
24 V
- Tension assignée
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Boîtier pour capteurs/actionneurs 26 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Boîtier pour capteurs/actionneurs 26 pc(s)
Description
Boîtier de distribution, application: Standard, exigences avancées, nombre d'emplacements: 4, nombre de pôles: 4, codage: A, occupation des emplacements: Simple, affichage de l'état: Oui; Raccordement de la ligne mère : raccordement fixe 180°, PUR/PVC, longueur de la ligne : 15 m, blindage : non
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
