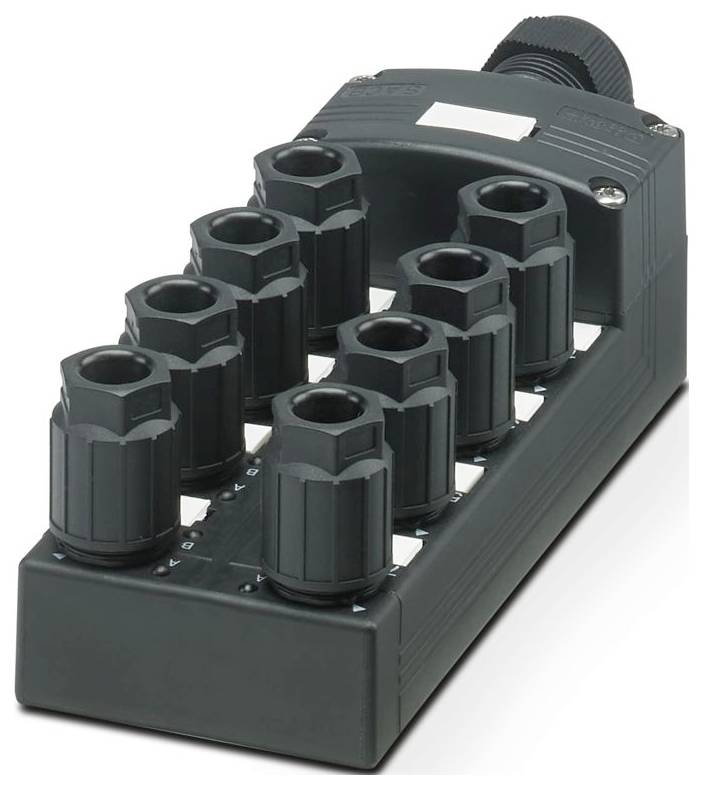

Phoenix Contact SACB-8/16-PT QO 1175447 Boîtier pour capteurs/actionneurs 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Boîtier pour capteurs/actionneurs
Nombre d'emplacements de signaux
8
Nombre de distributeurs
8 voies
Affectation
double
Type
SACB-8/16-PT QO
Fiche technique (PDF)
62 pièce(s)
Nombre
Total (CHF 77.66 / pièce(s))
CHF 77.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 5
- TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
- Type de raccordement : connecteur Push-In
- Largeur : 58 mm
- Hauteur : 45 mm
- Classe inflammabilité conformément à la norme UL94 : V0
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP65
- Température ambiante (fonctionnement): -30 °C ... 80 °C;-5 °C ... 50 °C (lors de la confection)
- Matériau du joint : FKM
- Longueur : 168 mm
- Matériau surface de contact: SN
- Diamètre extérieur de la ligne: 7 mm ... 12 mm
- Remarque sur l'utilisation : les câbles à 5 conducteurs peuvent avoir une section de raccordement de 0,5 mm² max. / AWG 20
- Raccordement conducteur : raccord conducteur
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- LED : Non
- Matériau Contact : acier/cuivre
- Nombre d'emplacements : 8
- Courant nominal total : 10 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 4 A
- Type de raccordement capteur/actionneur : QUICKON
- Occupation des raccordements : affectation des raccordements
- Emplacement/pôle = couleur du fil ou raccordement : 1 / 4 5 2 (A) = 1 / 4 5 4 5;1 / 2 4 5 (B) = 1 / 4;4 / 4 (A) = 4 / 2;4 / 3 (B) = 3 / 2;4 / 4 (A) = 3 / 3;2 / 2 (B) = 2 / 4;2 / 2 (A) = 2 / 4;2 / 2 (B) = 4 / 2 (B) 2;6 / 1-8 (A) = 1-8 / 4;6 / 2 (B) = 2 / 2;8 / 8 (A) = 4 / 4;2 / 8 (B) = 7 / 7;2 / 4 (A) = 4 / 7;7 / 6 (B) = 8 / 2;1-8 / 1 (+ 48 V) = UN;6 / 3 (0 V) = 0 V;4 / 5 (PE) = PE) = PE
- Affichage d'état présent : Non
- Matériau joint torique : FKM
- Matériau support de contact: PA 6.6
- Matériau Contact Côté câble mère: Alliage Cu
- Matériau Surface de contact Côté câble racine : SN
- Section de raccordement câble de signal flexible: 0,14 mm² ... 0,5 mm²
- Section de raccordement Alimentation électrique flexible : 0,14 mm² ... 0,5 mm²
- Section de raccordement AWG câble de signal flexible: 26 ... 20
- Section de raccordement AWG Alimentation électrique flexible: 26 ... 20
- Longueur de dénudage du câble de signal: 8 mm
- Longueur de dénudage de la gaine : 50 mm (conduite de base)
- Vis de couvercle à couple de serrage : 0,35 Nm
- Couple de serrage vis de montage pour fixation du boîtier : 0,5 Nm
- Écrou raccord de couple de serrage : 4 Nm
- Matériau de moulage : PUR
- Matériau support de contact Côté câble racine : PA 6.6 V0
- Largeur de clé écrou-raccord : 16 mm
- Matériau d'isolation des veines: PVC / PE / PP / caoutchouc
- Type de produit
Boîtier pour capteurs/actionneurs
- Nombre d'emplacements de signaux
8
- Affectation
double
- Type
SACB-8/16-PT QO
- Nombre de distributeurs
8 voies
- Affichage d'état
sans LED
- Type de signal
Universel
- Connexion
Raccordement à ressort Push-In
- Largeur
58 mm
- Longueur
168 mm
IP65
- Intensité max. admissible par prise
4 A
- Courant de somme (alimentation simple)
10 A
- Température max.
80 °C
- Température min.
-30 °C
- Section max. de conducteur
0.75 mm²
- Section min. de raccordement
0.14 mm²
- Mode de raccordement (boîtier de distribution)
Raccordement QUICKON
- Matériau boîtier
PBT
- Nombre total de pôles
5
- Référence fabricant
1175447
- Contenu
1 pc(s)
- Nombre de pôles
5
- Hauteur
45 mm
- Capacité de courant totale
10 A
- Capacité de charge par signal E/S
2 A
- Tension de fonctionnement
48 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Boîtier pour capteurs/actionneurs 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Boîtier pour capteurs/actionneurs 1 pc(s)
Description
Boîtier de distribution, type de raccordement : QUICKON, 0,14 mm² ... 0,75 mm², nombre d'emplacements: 8, nombre de pôles: 5, occupation des emplacements: Double, affichage de l'état: Non, universel; Raccordement de la ligne mère : connecteur push-in 180°, blindage : non, raccordé à 5 conducteurs max. 0,5 mm²
