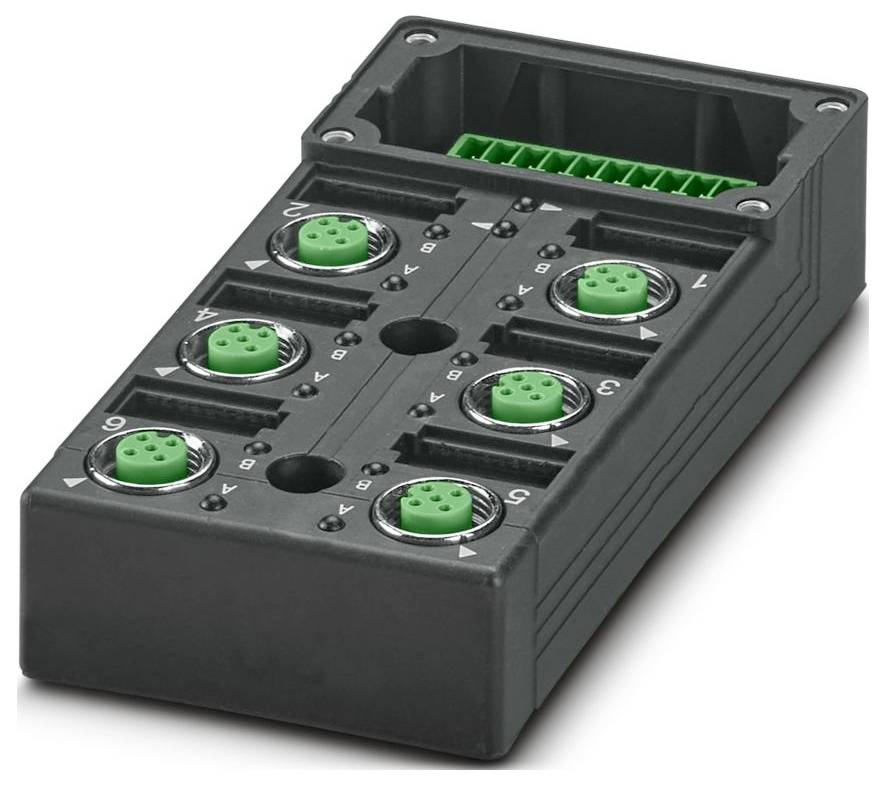

Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Boîtier de base M12 filetage métal 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Boîtier de base
Nombre de distributeurs
6 voies
Affectation
simple
Type
SACB-6/ 6-L-C GG SCO
Câble maître
oui
Fiche technique (PDF)
9 pièce(s)
Nombre
Total (CHF 59.16 / pièce(s))
CHF 66.81
-11 %
CHF 59.16
excl. TVA
Plus que 9 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 4
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : raccord à vis enfichable
- Largeur : 58 mm
- Hauteur : 26 mm
- Classe inflammabilité conformément à la norme UL94 : V0
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP67 ; IP69K
- Température ambiante (fonctionnement): -30 °C ... 80 °C
- Normes/réglementations : IEC 61076-2-101
- Longueur 126 mm
- Matériau surface de contact : plaqué or
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M12
- Application : Standard, Exigences étendues
- Codage : A
- LED : Oui
- Contact matériel: Alliage de Cu
- Nombre d'emplacements : 6
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 10 A ; 2 x 8 A (en cas de séparation de potentiel)
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 4 A
- Affichage d'état disponible : Oui
- Matériau douille filetée : coulée sous pression de zinc
- Matériau joint torique : NBR
- Matériau porteur de contact: PA
- Matériau Contact Côté câble mère: Alliage Cu
- Matériau Surface de contact Côté câble racine : plaqué or
- Matériau de moulage : PUR
- Matériau support de contact Côté câble racine : PA 6.6 V0
- Diagnostic local : tension d'alimentation par module LED verte ; affichage d'état LED E/S LED jaune
- Fonction surveillée : tension d'alimentation par module
- Représentation optique : LED verte
- Type de produit
Boîtier de base
- Affectation
simple
- Type
SACB-6/ 6-L-C GG SCO
- Câble maître
oui
- Nombre de distributeurs
6 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
raccord à vis débrochable
- Largeur
58 mm
- Longueur
126 mm
IP65
IP67
IP69K
- Intensité max. admissible par prise
4 A
- Courant de somme (alimentation simple)
10 A
- Température max.
80 °C
- Température min.
-30 °C
- Mode de raccordement (boîtier de distribution)
M12 femelle
- Matériau boîtier
PBT
- Nombre total de pôles
4
- Référence fabricant
1516742
- Contenu
1 pc(s)
- Nombre de pôles
4
- Hauteur
26 mm
- Capacité de courant totale
10 A
- Capacité de charge par signal E/S
2 A
- Tension de fonctionnement
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Boîtier de base M12 filetage métal 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Boîtier de base M12 filetage métal 1 pc(s)
Description
Boîtier de distribution de boîtier de base, application: Standard, exigences avancées, type de connexion: Connecteur M12 métal, nombre d'emplacements: 6, nombre de pôles: 4, codage: A, occupation de l'emplacement: Simple, affichage de l'état: Oui, PNP ; raccord de ligne mère : raccord vissé enfichable, blindage : non
