Name: Phoenix Contact SACB-6/12-L-M23 P12 1491733 Boîtier pour capteurs/actionneurs 1 pc(s)
Brand: Phoenix Contact
SKU: 3568809
Availability: SoldOut

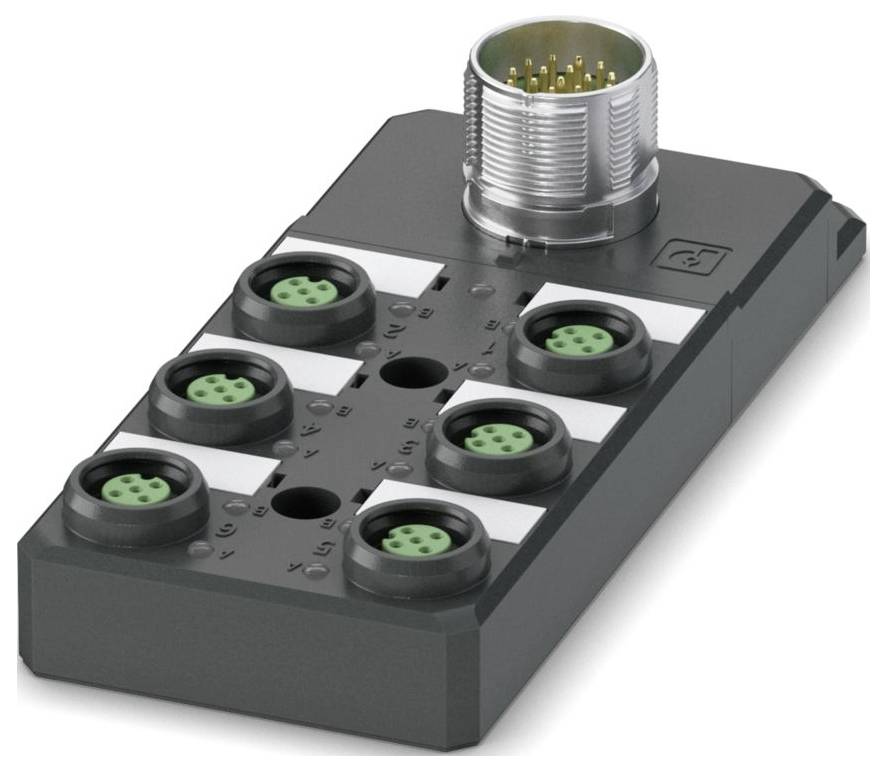

Un bloc connecteur électronique rectangulaire noir avec six ports circulaires verts et un connecteur métallique plus grand sur le dessus.

Photo non contractuelle

Type de produit

Boîtier pour capteurs/actionneurs

Nombre de distributeurs

6 voies

Affectation

double

Type

SACB-6/12-L-M23 P12

Câble maître

oui

Fiche technique (PDF)

Indisponible

Total (CHF 111.95 / pièce(s))

CHF 111.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de pôles : 5
TENSION NOMINALE ONU : 24 V C.C.
Type de connexion : connecteur M23 (pour verrouillage rapide standard et ONECLICK)
Largeur : 56 mm
Hauteur : 35,2 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau boîtier : PBT
Conditions ambiantes: Conditions environnementales
Indice de protection : IP65/IP67
Température ambiante (fonctionnement): -25 °C ... 80 °C
Matériau du joint : FKM
Longueur : 134 mm
Matériau surface de contact: NI/Au
Remarque sur l'utilisation : lors de l'utilisation d'un connecteur à vis M23, un joint torique est nécessaire.
Raccordement conducteur : raccord conducteur
Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
Application : Standard
Codage : A
Matériel Contact : CuSn
Nombre d'emplacements : 6
Tension de fonctionnement maximale Umax : 30 V c.c.
Courant nominal total : 12 A
Capacité de charge de courant par chemin max. : 2 A
Capacité de charge électrique par emplacement : 4 A
Type de raccordement capteur/actionneur : prise push-pull M12 ; prise M12
Couple de serrage Emplacement câble capteur/actionneur : 0,4 Nm
Occupation des raccordements : affectation des raccordements
Emplacement/pôle = couleur du fil ou raccordement : 1 / 4 2 13 19 6 12 (A) = 15 6 1-6 1-6 1-6;1 / 2 24 3 5 (B) = 17;5 / 4 (A) = 14;5 / 2 (B) = 3;4 / 4 (A) = 8;4 / 2 (B) = 16;3 / 4 (A) = 4;3 / 2 (A) = 5;2 / 4 (A) = 2 V (A) = 7;2 V / 9 (6) = 4 (A) = 2 (A)
Affichage d'état disponible : Oui
Matériau porteur de contact: PA
Matériau Contact Côté câble mère: Alliage Cu
Matériau Surface de contact Côté câble racine : plaqué or

Type de produit: Boîtier pour capteurs/actionneurs

Affectation: double

Type: SACB-6/12-L-M23 P12

Câble maître: oui

Nombre de distributeurs: 6 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: enfichable

Largeur: 56 mm

Longueur: 134 mm

: IP65
IP67

Intensité max. admissible par prise: 4 A

Courant de somme (alimentation simple): 12 A

Température max.: 80 °C

Température min.: -25 °C

Mode de raccordement (boîtier de distribution): M12 femelle

Matériau boîtier: PBT

Nombre total de pôles: 5

Référence fabricant: 1491733

Contenu: 1 pc(s)

Nombre de pôles: 5

Hauteur: 35.2 mm

Capacité de courant totale: 12 A

Capacité de charge par signal E/S: 2 A

Tension de fonctionnement: 24 V

: 56 mm

: 35.2 mm

: -25-80 °C

: FAUX

: 24-24 V

: Other

: Other

: Other

: 12 A

: 12 A

: IP65

: VRAI

: FAUX

: 2

: 6

: M12

: 5

UKCA: oui
