Name: Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)
Brand: Phoenix Contact
SKU: 3565796
Availability: BackOrder

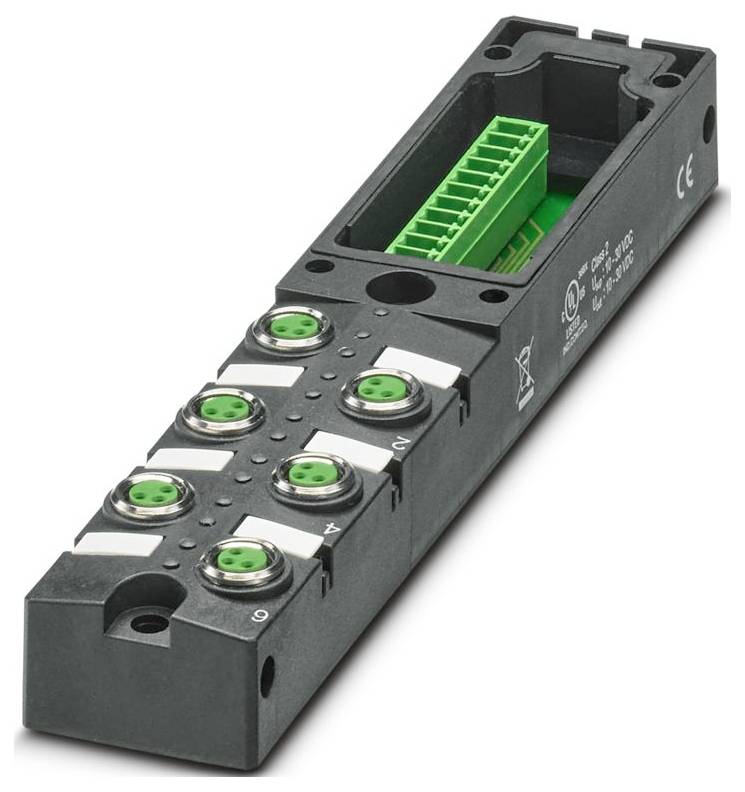

Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)-0

Photo non contractuelle

Type de produit

Boîtier de base

Nombre d'emplacements de signaux

Nombre de distributeurs

4 voies

Affectation

simple

Type

SACB- 4/3-L-C-M8 HD GG

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 45.95 / pièce(s))

CHF 51.95

-12 %

CHF 45.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de pôles : 3
TENSION NOMINALE ONU : 24 V C.C.
Type de raccordement : raccord de ligne mère enfichable
Largeur : 30 mm
Hauteur : 17 mm
Matériau boîtier : PBT
Conditions ambiantes: Conditions environnementales
Indice de protection : IP67
Température ambiante (fonctionnement): -25 °C ... 80 °C
Normes/réglementations : IEC 61076-2-104
Longueur : 134 mm
Matériau surface de contact: NI/Au
Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
Désignation standard : connecteur M8
Application : Standard
Codage : A
LED : Oui
Matériel Contact : CuZn
Nombre d'emplacements : 4
Tension de fonctionnement maximale Umax : 30 V c.c.
Courant nominal total : 8 A
Capacité de charge de courant par chemin max. : 2 A
Capacité de charge électrique par emplacement : 2 A
Affichage d'état disponible : Oui
Matériau douille filetée : alliage Cu
Matériau joint torique : FKM
Matériau porteur de contact: PBT
Matériau Contact Côté câble mère: Alliage Cu
Matériau Surface de contact Côté câble parent : étamé
Matériau de moulage : PUR
Matériau support de contact Côté câble racine : PA
Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
Fonction surveillée : tension d'alimentation
Représentation optique : LED verte

Type de produit: Boîtier de base

Nombre d'emplacements de signaux: 4

Affectation: simple

Type: SACB- 4/3-L-C-M8 HD GG

Câble maître: oui

Nombre de distributeurs: 4 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: enfichable

Largeur: 30 mm

Longueur: 134 mm

: IP67

Intensité max. admissible par prise: 2 A

Courant de somme (alimentation simple): 8 A

Température max.: 80 °C

Température min.: -25 °C

Mode de raccordement (boîtier de distribution): M8 femelle

Matériau boîtier: PBT

Nombre total de pôles: 3

Référence fabricant: 1197599

Contenu: 1 pc(s)

Nombre de pôles: 3

Hauteur: 17 mm

Capacité de courant totale: 8 A

Capacité de charge par signal E/S: 2 A

Tension de fonctionnement: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)

Description

Boîtier de distribution de boîtier de base, application: Standard, type de connexion: Connecteur M8 métal, nombre d'emplacements: 4, nombre de pôles: 3, codage: A, occupation de l'emplacement: Simple, affichage de l'état: Oui, PNP ; raccordement de ligne mère : raccordement de ligne mère enfichable à 180°, blindage : non
