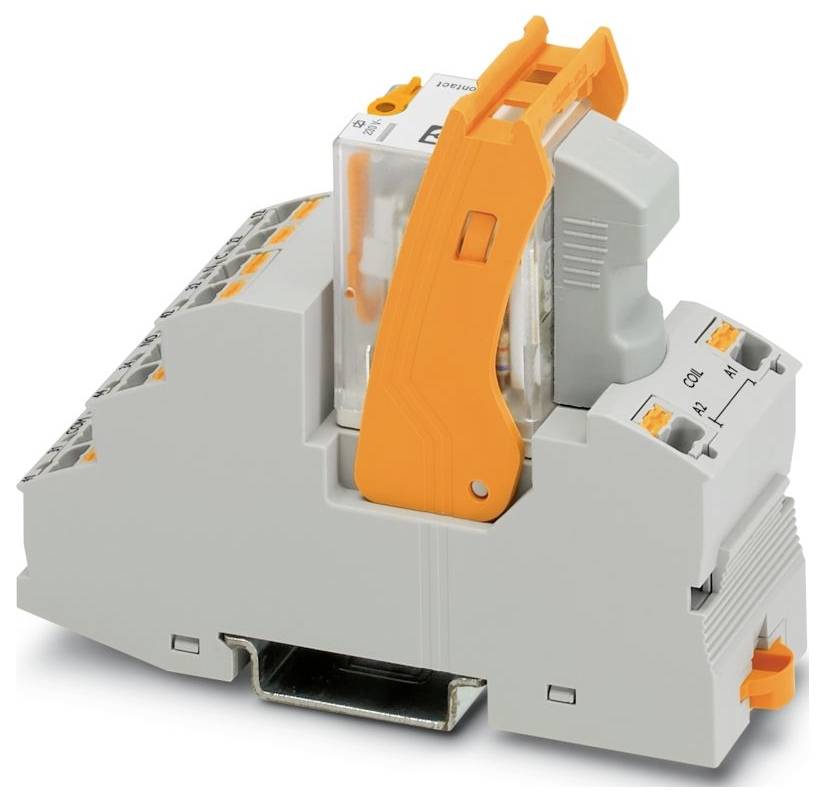

Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Module relais 2 inverseurs (RT) 10 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension de contact (max.)
250 V DC/AC
Type
RIF-2-RPT-LV-230AC/2X21
Connexion
Raccordement à ressort Push-In
Fiche technique (PDF)
142 Set(s)
Nombre (taille du paquet 10 pc(s))
Total (CHF 137.95 / pièce(s))
CHF 137.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Rifline complete
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (manchon de veine avec manchon en plastique);0,14 mm² ... 1 mm² (douille de câble avec douille en plastique, deux conducteurs à double borne)
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 26 ... 16 (rigide);26 ... 16 (flexible)
- Largeur : 31 mm
- Hauteur : 96 mm
- Profondeur : 75 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 50 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré d'encrassement : 2 (tension assignée 230/400 V)
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 1,5 W
- Diamètre : 3,2 mm
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 184 V c.a. ... 276 V C.A. (20 °C)
- Dimensions de l'article : Dimensions de l'article
- Consignes de montage : réglable sans distance
- Dispositif de protection : Varistor
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Application : Universal
- Perforation : trou de forage
- Courant d'enclenchement maximal : 30 A (20 ms, contact NO)
- Isolation : isolation de base
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 20.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 230 V C.A.
- Plage de tension d'entrée par rapport à UN : voir diagramme
- Courant d'entrée typique à UN: 6,5 mA
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 2 changeurs
- Courant de durée limite: 8,5 A (voir diagramme)
- Classe de inflammabilité selon UL 94 (boîtier) : V2 (boîtier)
- Tension d'isolation nominale : 250 V c.a.
- Tension nominale : 4 kV
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT I (relais)
- Commutation : commutation
- Durée de vie mécanique : env. 2 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 2,5 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 5 ms ... 15 ms
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 5 V (24 mA)
- Courant de commutation minimal : 5 mA (24 V)
- Puissance d'arrêt maximale (charge ohmique): 204 W (à 24 V DC); 124 W (à 48 V DC); 108 W (à 60 V DC); 52 W (à 110 V DC); 48 W (à 220 V DC); 2125 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,22 A (à 120 V, DC13) ; 0,11 A (à 250 V, DC13) ; 3 A (à 120 V, AC15) ; 1,5 A (à 240 V, AC15)
- Tension d'essai (contact/contact) : 2,5 kVeff (50 Hz, 1 min., contact/contact)
- Fréquence de réseau : 50/60 Hz
- Plage de temps de rechute typique: 5 ms ... 20 ms.
- Tension de la bobine : 230 V c.a.
- Type de produit
Module relais
- Type
RIF-2-RPT-LV-230AC/2X21
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
184 V/AC
- Tension de fonctionnement (max.)
276 V/AC
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
2125 VA
- Spécificités
avec étrier de fixation
IP20
- Température max.
50 °C
- Température min.
-40 °C
- Profondeur
75 mm
- Largeur
31 mm
- Hauteur
96 mm
- Dim.
(l x H x P) 31 x 96 x 75 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Module relais 2 inverseurs (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Module relais 2 inverseurs (RT) 10 pc(s)
Description
Module relais prémonté avec connecteur push-in composé de : socle de relais, relais de puissance, module d'affichage/de dépannage enfichable et étrier de maintien. Version contact : 2 changeurs. Tension d'entrée max. 230 V AC
