Name: Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 5 A 4
Brand: Phoenix Contact
SKU: 2225774
Availability: BackOrder

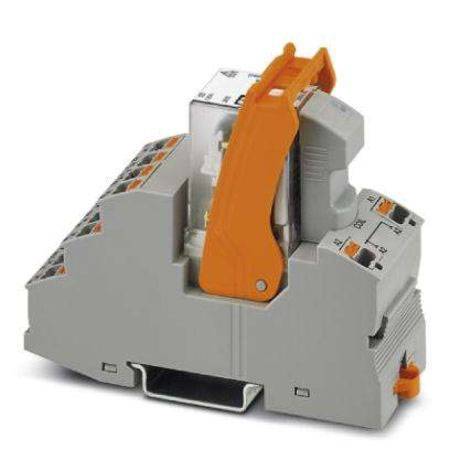

Composant électronique avec un boîtier gris et un levier orange. Il est utilisé pour le montage dans des armoires électriques.

Le diagramme montre le courant limite de durée (A) en fonction de la température ambiante (°C) pour une bobine à courant continu et une bobine à courant alternatif. La bobine à courant continu résiste mieux à basse température.

Graphique montrant un facteur de réduction de 1 à 0,3 sur l'axe des ordonnées en fonction de cos ϕ de 0,2 à 1 sur l'axe des abscisses. La ligne descend de manière courbe.

Diagramme avec courbe logarithmique, montrant les cycles de commutation (10^5 à 10^7) en fonction de la capacité de commutation (0 à 3 kVA) pour 250 V CA, charge ohmique.

Schéma de circuit avec cinq interrupteurs (42, 32, 22, 12, 44) et bornes (41, 31, 21, 11, A2, A1). Illustre les connexions électriques et les composants.

Le diagramme montre la dépendance de la tension de l'inductance en fonction de la température ambiante. Lignes pour bobine à courant continu et bobine à courant alternatif de 0 à 80 °C.

Le diagramme montre une courbe représentant le courant de commutation [A] en fonction de la tension de commutation [V]. Les points 1 (CA, charge ohmique) et 2 (CC, charge ohmique) sont marqués.

1/7

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

4 inverseurs (RT)

Tension nominale

120 V/AC

Tension de contact (max.)

250 V DC/AC

Fiche technique (PDF)

Livraison le lun. 14 décembre

Nombre

pièce(s)

Min.: 10

Multiples: 10

Total (CHF 31.95 / pièce(s))

CHF 319.50

Prix TVA incl.

Livraison gratuite

uniquement CHF 6.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 1,56 W.
Tension de commutation maximale : 250 V AC/DC
Tension de commutation minimale : 5 V (à 24 ma)
Courant de commutation minimal : 5 ma (à 24 V)
Courant d'appel maximum : 16 A (20 ms, contact NO)
Puissance de coupure (charge résistive) maximale :
120 W (À 24 V DC)
124 W (À 48 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
1250 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,22 A (À 120 V, DC13)
0,11 A (À 250 V, DC13)
1,5 A (À 24 V, AC15)
1,5 A (À 120 V, AC15)
1 A (À 240 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 1,5 mm²
Section de conducteur flexible : 0,14 mm²... 1,5 mm²
Section de conducteur AWG : 26... 16 (rigide)
Tension d'isolation nominale : 250 V AC
Tension nominale : 2,5 kV
Isolation : isolation de base
Catégorie de surtension III

Type d'emballage: Piece

Type de produit: Module relais

Type: RIF-2-RPT-LV-120AC/4X21/EX

Connexion: Push-In

Temps de réponse: 5 ms

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 120 V/AC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 5 A

Puissance de coupure max.: 1250 VA

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec LED

: IP20

Température max.: +50 °C

Température min.: -40 °C

Longueur: 75 mm

Largeur: 31 mm

Hauteur: 96 mm

Dim.: (L x l x H) 75 x 31 x 96 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Phoenix Contact DEK-REL- 5/I/1 Relaisbaustein Nennspannung: 5 V DC/AC Schaltstrom (max.): 3 A 1 Schließer Piece 1 St.

Code produit :2225813

Livraison le mar. 20 octobre

8 pièce(s)Conrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 Schließer

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Code produit :2225814

Livraison le mar. 20 octobre

6 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 67.95^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2209100

Livraison le ven. 13 novembre

20 pièce(s)Conrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 Schließer

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2225771

Livraison le ven. 13 novembre

54 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Schließer

pièce(s)

Min.: 10

Multiples: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2209098

Livraison le ven. 13 novembre

70 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Schließer

pièce(s)

Min.: 10

Multiples: 10

CHF 20.95^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 1 St.

Code produit :2225768

Livraison le mar. 20 octobre

27 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 50 mA 1 Wechsler 1 St.

Code produit :2225770

Livraison le ven. 13 novembre

27 pièce(s)Conrad Electronic

30 V/AC

50 mA

24 V/DC

1 Wechsler

pièce(s)

Min.: 10

Multiples: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 St.

Code produit :2225417

Livraison le mar. 20 octobre

20 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Code produit :2225769

Livraison le mar. 20 octobre

2 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 10 A 1 Wechsler Piece 1 St.

Code produit :2209947

Livraison le mar. 17 novembre

Conrad Electronic

250 V DC/AC

10 A

24 V/DC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 5 A 4

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 5 A 4

Description

Module de relais prémonté composé de : socle de relais, module enfichable de fonction, relais de contact de puissance et étrier de retenue, homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2, connexion Push-in, 4 inverseurs, tension d'entrée : 120 V AC

Ce texte a été traduit par une machine.
