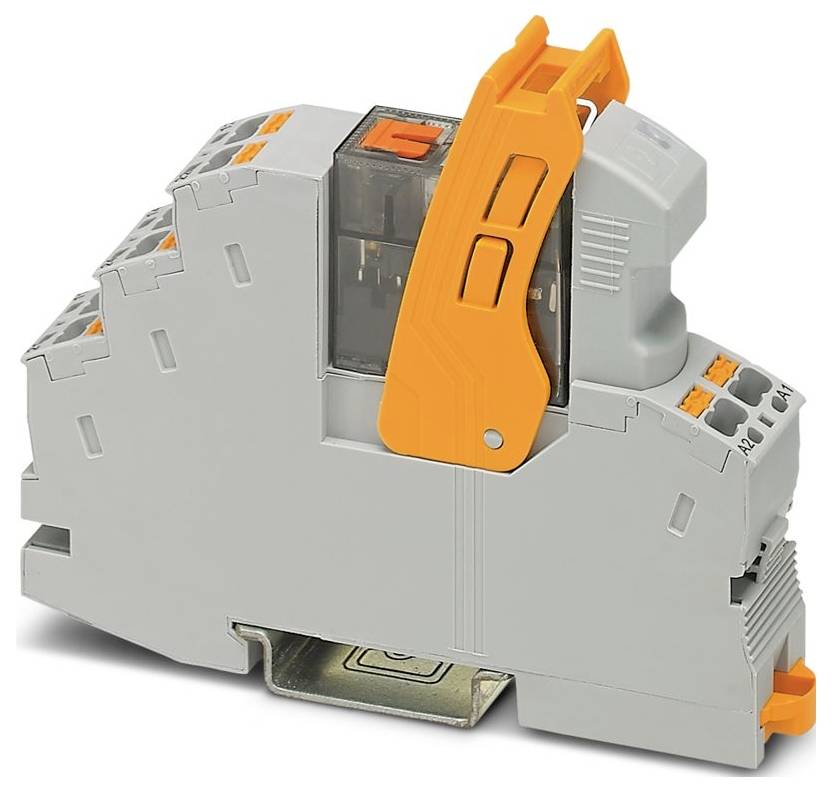

Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Module relais 1 inverseur (RT) Single 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension de contact (max.)
250 V DC/AC
Type
RIF-1-RPT-LV-120AC/1X21MS
Fiche technique (PDF)
Nombre
Total (CHF 15.95 / pièce(s))
CHF 15.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Rifline complete
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (manchon de veine avec manchon en plastique);0,14 mm² ... 1 mm² (douille de câble avec douille en plastique, deux conducteurs à double borne)
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 26 ... 16 (rigide);26 ... 16 (flexible)
- Largeur : 16 mm
- Hauteur : 96 mm
- Profondeur : 75 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 50 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,84 W
- Diamètre : 3,2 mm
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 96 V c.a. ... 132 V C.A. (20 °C)
- Dimensions de l'article : Dimensions de l'article
- Consignes de montage : réglable sans distance
- Dispositif de protection : Varistor
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Application : Universal;Commutateur manuel
- Perforation : trou de forage
- Courant d'enclenchement maximal : 32 A (20 ms, contact NO)
- Isolation: Séparation sûre entre l'entrée et la sortie; isolation de base entre les changeurs
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 20.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 120 V C.A.
- Plage de tension d'entrée par rapport à UN : voir diagramme
- Courant d'entrée typique à UN: 7 mA
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 1 changeur
- Courant de durée limite: 8 A (voir diagramme)
- Classe de inflammabilité selon UL 94 (boîtier) : V2 (boîtier)
- Tension d'isolation nominale : 250 V c.a.
- Tension de choc nominale : 6 kV (entrée / sortie) ; 4 kV (entre les changeurs)
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT II (relais)
- Commutation : commutation
- Durée de vie mécanique : env. 5 x 106 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 4 ms ... 10 ms
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 12 V (10 mA)
- Courant de commutation minimal : 10 mA (12 V)
- PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 264 W (24 V DC) ; 62 W (48 V DC) ; 48 W (60 V DC) ; 52 W (110 V DC) ; 66 W (220 V DC) ; 2500 VA (250 V AC)
- Puissance de commutation minimale : 120 mW
- Durée de vie électrique : voir diagramme
- Fréquence de réseau : 50/60 Hz
- Plage de temps de rechute typique: 3 ms ... 20 ms.
- Tension de la bobine : 120 V c.a.
- Catégorie d'utilisation CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (contact NO);DC13, 2 A/24 V (contact NO)
- Type d'emballage
Single
- Type de produit
Module relais
- Type
RIF-1-RPT-LV-120AC/1X21MS
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
96 V/AC
- Tension de fonctionnement (max.)
132 V/AC
- Temps de réponse
10 ms
- Temps de descente
20 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
2500 VA
- Spécificités
avec LED
avec étrier de fixation
avec bouton de test
IP20
- Température max.
85 °C
- Température min.
-40 °C
- Profondeur
75 mm
- Largeur
16 mm
- Hauteur
96 mm
- Dim.
(l x H x P) 16 x 96 x 75 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Module relais 1 inverseur (RT) Single 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Module relais 1 inverseur (RT) Single 1 pc(s)
Description
Module relais prémonté avec connecteur push-in composé de : socle de relais, étrier de maintien de relais, module de dépannage enfichable et relais de contact de puissance avec bouton de contrôle et LED d'état intégrée. Version contact : 1 changeur. Tension d'entrée max. 120 V AC
