Name: Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Module relais 1 NO (T) Piece 10 pc(s)
Brand: Phoenix Contact
SKU: 3563262
Availability: BackOrder

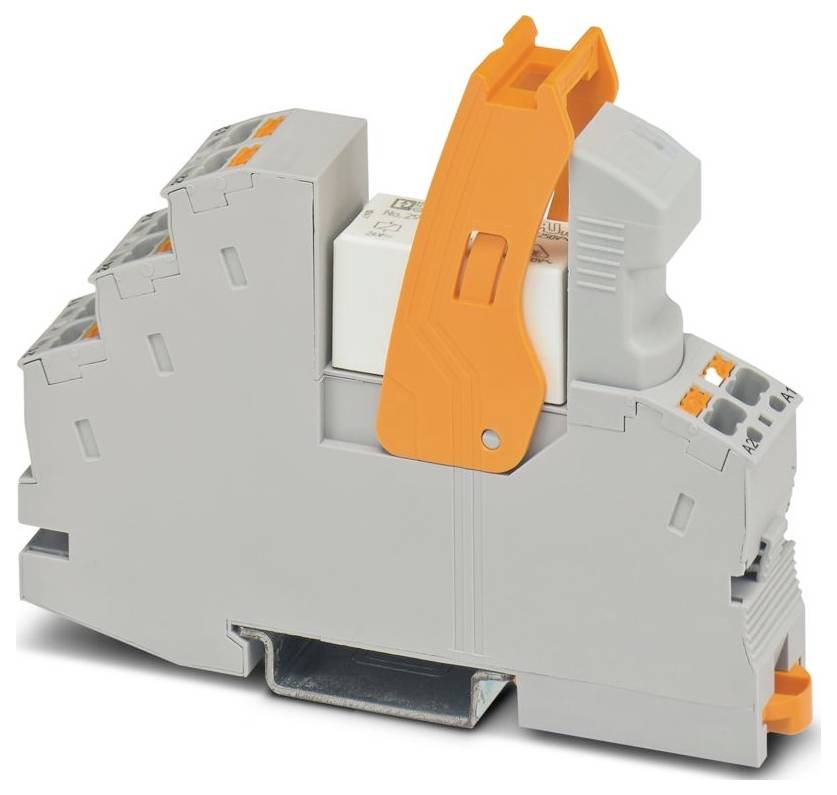

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Module relais 1 NO (T) Piece 10 pc(s)-0

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

1 NO (T)

Tension de contact (max.)

250 V DC/AC

Type

RIF-1-RPT-LDP-24DC/1ICT

Fiche technique (PDF)

Livraison le ven. 13 novembre

9 pièce(s)

Nombre (taille du paquet 10 pc(s))

pièce(s)

Min.: 10

Multiples: 10

Total (CHF 17.95 / pièce(s))

CHF 18.95

-5 %

CHF 179.50

Prix TVA incl.

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Rifline complete
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (manchon de veine avec manchon en plastique);0,14 mm² ... 1 mm² (douille de câble avec douille en plastique, deux conducteurs à double borne)
Section conducteur rigide: 0,14 mm² ... 1,5 mm²
Section de conducteur AWG: 26 ... 16 (rigide);26 ... 16 (flexible)
Largeur : 16 mm
Hauteur : 96 mm
Profondeur : 75 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 2000 m
Normes/réglementations : IEC 60947-5-1
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 2
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Remarque sur le fonctionnement : la protection tactile de l'article doit > être assurée (en cas de tension de 25 V c.a./60 V c.c.) par le constructeur de l'installation. Il s'agit d'un appareil encastré sans protection contre le toucher direct.
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,43 W
Diamètre : 3,2 mm
Mode de fonctionnement : 100 % ED
Plage de tension d'entrée: 19,2 V c.c. ... 33,6 V C.C. (20 °C)
Dimensions de l'article : Dimensions de l'article
Consignes de montage : réglable sans distance
Circuit de protection : protection contre les polarités | diode de protection contre les polarités;protection contre les surtensions | diode de roue libre
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Application : Courants de mise en marche élevés
Perforation : trou de forage
Courant d'enclenchement maximal : 165 A (20 ms) ; 800 A (200 µs)
Caractéristiques de l'isolation: Normes / Dispositions: Propriétés de l'isolation: Normes / Dispositions
Isolation : séparation sûre, isolation renforcée
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 12.09.2025
TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
Plage de tension d'entrée par rapport à UN : voir diagramme
Courant d'entrée typique à UN: 18 mA
Affichage de la tension de fonctionnement : LED jaune
Version contact : 1 contact NO
Courant de durée limite: 6 A;10 A (valeur autorisée lorsque les connexions 11 et 21 ainsi que les connexions 14 et 24 sont pontées).
Normes / Dispositions: Normes / Dispositions
Tension nominale : 6 kV
Indice de protection (socle relais) : IP20 (socle relais)
Type de protection (relais) : RT II (relais)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
Commutation : commutation
Durée de vie mécanique : 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 8 ms
Temps de rechute typique: 10 ms
Type de contact de commutation: Contact simple
Matériau contact: AgSnO
Tension de commutation minimale : 12 V (100 mA)
Courant de commutation minimal : 100 mA (12 V c.c.)
Puissance d'arrêt (charge ohmique) maximale: 264 W (à 24 V c.c., respecter la notation de contact);58 W (à 48 V c.c.);48 W (à 60 V c.c.);50 W (à 110 V c.c.);80 W (à 220 V c.c.);2750 VA (à 250 V c.a., respecter la notation de contact)
Puissance de commutation minimale : 1200 mW
Tension de la bobine : 24 V c.c.
Catégorie d'utilisation CB Scheme (IEC 60947-5-1): AC15, 6 A/250 V (contact NO);DC13, 2 A/24 V (contact NO)
Remarque sur le contact de commutation : avec contact de départ en tungstène

Type d'emballage: Piece

Type de produit: Module relais

Type: RIF-1-RPT-LDP-24DC/1ICT

Connexion: Raccordement à ressort Push-In

Tension de fonctionnement (min.): 19.2 V/DC

Tension de fonctionnement (max.): 33.6 V/DC

Temps de réponse: 8 ms

Temps de descente: 10 ms

Type de contact: 1 NO (T)

Matériau du contact: AgSnO

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 2750 VA

Spécificités: avec étrier de fixation

: IP20

Température max.: 70 °C

Température min.: -40 °C

Profondeur: 75 mm

Largeur: 16 mm

Hauteur: 96 mm

Dim.: (l x H x P) 16 x 96 x 75 mm

Contenu: 10 pc(s)

UKCA: oui
