![Diagramme avec l'intensité de commutation [A] sur l'axe des ordonnées et la tension de commutation [V] sur l'axe des abscisses ; représente des courbes pour 'CA, charge ohmique' et 'CC, charge ohmique'.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225536TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/7
Photo non contractuelle

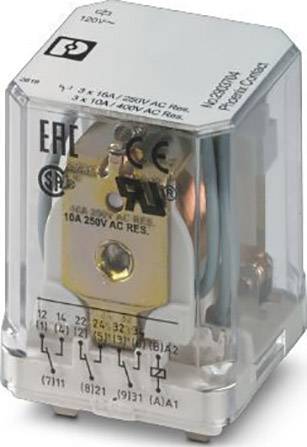

Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 inverseurs (RT) 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais
Tension nominale de la bobine
120 V/AC

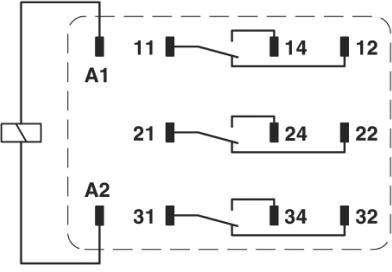

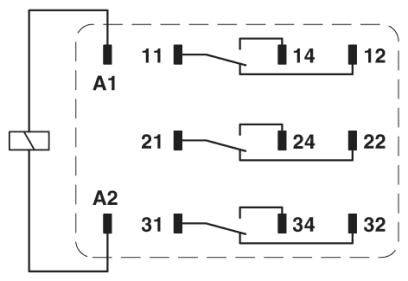

Type de contact
3 inverseurs (RT)
Tension de contact (max.)
440 V/AC
Fiche technique (PDF)
68 pièce(s)
Nombre
Total (CHF 14.95 / pièce(s))
CHF 14.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Indice de protection : RT I
- Courant d'entrée typique à un : 23 ma
- Tension de commutation minimale : 10 V (à 24 ma)
- Courant de commutation minimal : 10 ma (à 24 V)
- Courant d'appel maximal : 50 A (20 ms. N/A)

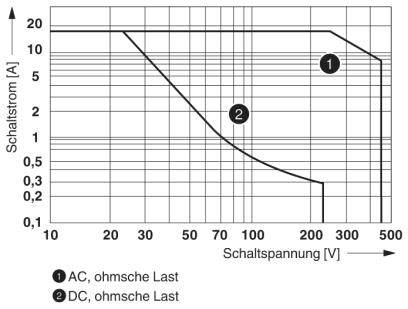

- Puissance de coupure (charge résistive) maximale :
- 384 W (À 24 V DC)
- 108 W (À 60 V DC)
- 52 W (À 110 V DC)
- 70 W (À 220 V DC)
- Tension nominale : 4 kV
- Isolation : isolation de base
- Degré de pollution : 3
- Catégorie de surtension III
- Type d'emballage
Piece
- Type de produit
Relais
- Type
REL-PR3-120AC/3X21
- Tension nominale de la bobine
120 V/AC
- Type de contact
3 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
16 A
- Puissance de coupure max.
384 W
- Connexion
enfichable
- Tension d'isolation
250 V/AC
- Temps de réponse
5 ms

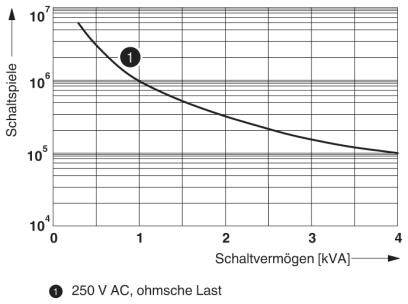

- Durée de vie mécanique
10 7 cycles de commutation
- Spécificités
enfichable
- Température min.
-40 °C
- Température max.
+55 °C
- Largeur
38.6 mm
- Hauteur
36.1 mm
- Profondeur
45.5 mm
- Dim.
(l x H x P) 38.6 x 36.1 x 45.5 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 inverseurs (RT) 1 pc(s) Piece
Fiche technique 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 inverseurs (RT) 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 inverseurs (RT) 1 pc(s) Piece
Description
Relais haute performance enfichable avec contacts de puissance, 3 inverseurs, tension de bobine : 120 V AC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
