Photo non contractuelle

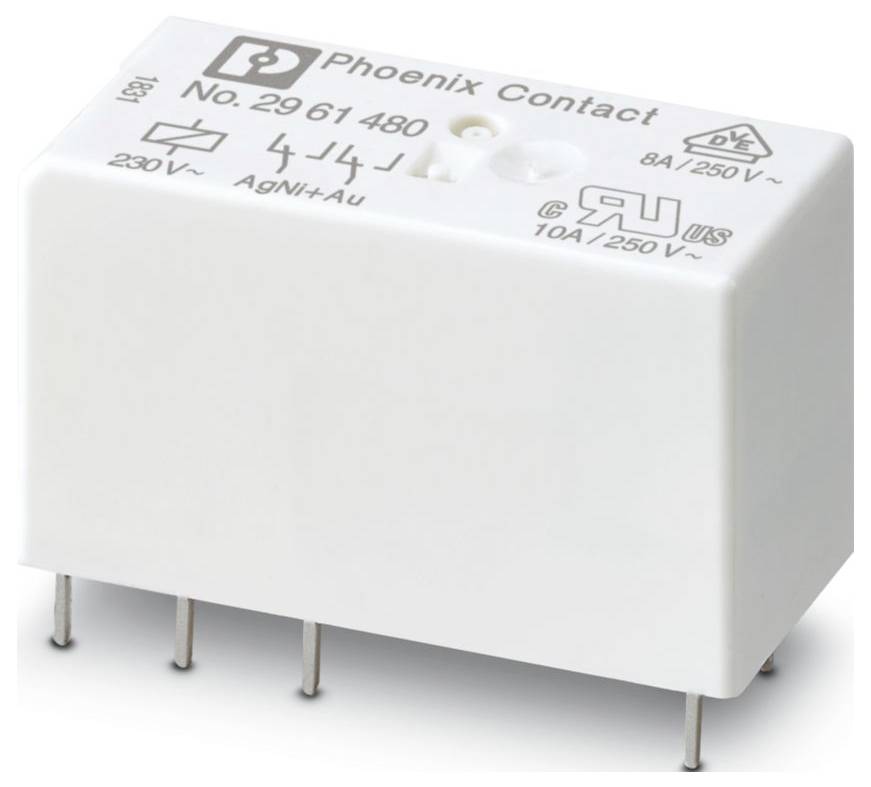

Phoenix Contact REL-MR-230AC/21-21AU Relais miniature Tension nominale: 230 V/AC 2 inverseurs (RT) 10 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais miniature
Type de contact
2 inverseurs (RT)
Tension nominale
230 V/AC
Tension de contact (max.)
250 V DC/AC
Type
REL-MR-230AC/21-21AU
Fiche technique (PDF)
35 Set(s)
Nombre (taille du paquet 10 pc(s))
Total (CHF 8.00 / pièce(s))
CHF 95.80
-17 %
CHF 79.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur / soudure
- Largeur : 12,7 mm
- Hauteur : 29 mm
- Profondeur : 15,7 mm
- Couleur : Blanc (RAL 9010)
- Conditions ambiantes: Conditions environnementales
- Type de protection : RT III
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
- Remarque : Les valeurs suivantes s'appliquent à la couche d'or détruite
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,69 W
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 179,4 V c.a. ... 356,5 V C.A.
- Instructions de montage : empilable sans distance (>70 °C ≥ 2,5 mm)
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Courant d'enclenchement maximal : 15 A (300 ms)
- Isolation : isolation de base
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 15.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 230 V C.A.
- Courant d'entrée typique à l'ONU: 3 mA (à 50 Hz); 2,5 mA (à 60 Hz)
- Version contact : 2 changeurs
- Courant de durée limite: 8 A
- Commutation : commutation
- Inclus dans le kit : 2903327 RIF-1-RPT-LV-230AC/2X21AU
- Durée de vie mécanique : 1 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 5 kV c.a. (50 Hz, 1 min.)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : non polaire
- Temps de réponse typique: 3 ms ... 12 ms (en fonction de la position de phase)
- Résistance de bobine : 32500 Ω ±15 % (à 20 °C)
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 5 V (à 10 mA)
- Courant de commutation minimal : 10 mA (à 5 V)
- Puissance d'arrêt maximale (charge ohmique): 190 W (à 24 V DC); 85 W (à 48 V DC); 60 W (à 60 V DC); 44 W (à 110 V DC); 60 W (à 220 V DC); 2000 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,2 A (à 250 V, DC13) ; 2 A (à 24 V, AC15) ; 2 A (à 120 V, AC15) ; 2 A (à 250 V, AC15)
- Durée de vie électrique : voir diagramme
- Tension d'essai (contact/contact) : 2,5 kV c.a. (50 Hz, 1 min.)
- Tension d'essai (contact ouvert) : 1 kV (50 Hz, 1 min.)
- Fréquence de réseau : 50/60 Hz
- Plage de temps de rechute typique: 2 ms ... 9 ms (en fonction de la position de phase)
- Couche d'or détruite : Couche d'or détruite : Couche d'or détruite
- Type de produit
Relais miniature
- Type
REL-MR-230AC/21-21AU
- Connexion
enficher
à souder
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi revêtement or dur
- Tension nominale
230 V/AC
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
2000 VA
- Puissance de la bobine
0.69 W
- Spécificités
lavable (RT III)
RT III
- Température max.
85 °C
- Température min.
-40 °C
- Longueur
15.7 mm
- Largeur
12.7 mm
- Hauteur
29 mm
- Dim.
(L x l x H) 15.7 x 12.7 x 29 mm
- Contenu
10 pc(s)
- Profondeur
15.7 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580442 Phoenix Contact REL-MR-230AC/21-21AU Relais miniature Tension nominale: 230 V/AC 2 inverseurs (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580442 Phoenix Contact REL-MR-230AC/21-21AU Relais miniature Tension nominale: 230 V/AC 2 inverseurs (RT) 10 pc(s)
Description
Relais de puissance miniature enfichable, avec contact doré multi-couches, 2 inverseurs, tension d'entrée 230 V c.a.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
