Name: Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s) Piece
Brand: Phoenix Contact
SKU: 2225507
Availability: BackOrder

Relais avec boîtier en plastique transparent, montrant le circuit interne et les symboles techniques. Marquage : « 6A 250V/CA ».

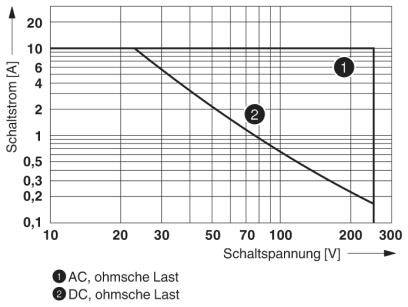

Le diagramme montre la relation entre le courant de commutation [A] et la tension de commutation [V] pour des charges AC et DC. Les points 1 et 2 marquent des valeurs spécifiques.

Le diagramme montre la relation entre le facteur de réduction et le cos φ. Le facteur diminue lorsque le cos φ augmente de 0,2 à 1.

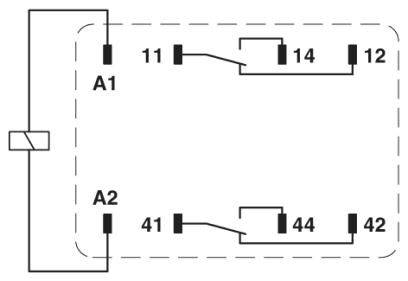

Schéma de câblage d'un relais avec bornes A1, A2, 11, 12, 14, 41, 42, 44. Les chemins de courant et les contacts de commutation sont représentés.

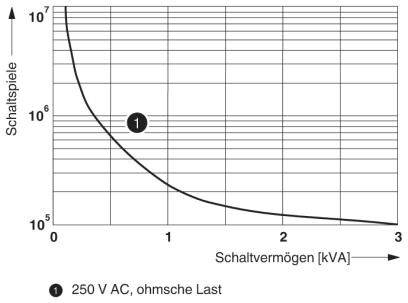

Le diagramme montre la relation entre les cycles de commutation et la capacité de commutation en kVA sous 250 V CA, charge ohmique.

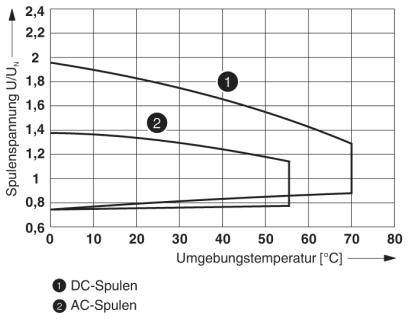

Le diagramme montre la tension de bobine en fonction de la température ambiante. Deux courbes : 1) Bobines à courant continu et 2) Bobines à courant alternatif, présentant une tendance à la baisse.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais

Tension nominale de la bobine

24 V/AC

Type de contact

2 inverseurs (RT)

Tension de contact (max.)

250 V DC/AC

Fiche technique (PDF)

Livraison le jeu., 18 février 2027

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 81.95 / pièce(s))

CHF 81.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : RT I
Courant d'entrée typique à un : 66 ma
Tension de commutation minimale : 5 V (à 24 ma)
Courant de commutation minimal : 5 ma (à 24 V)
Courant d'appel maximal : 30 A (20 ms. N/A)
Puissance de coupure (charge résistive) maximale :
288 W (À 24 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
Puissance de commutation minimale : 0,12 W
Tension nominale : 4 kV
Isolation : isolation de base
Degré de pollution : 3 (tension de mesure 230 V)
Catégorie de surtension III

Type d'emballage: Piece

Type de produit: Relais

Type: REL-IR2/L- 24AC/2X21

Tension nominale de la bobine: 24 V/AC

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 12 A

Puissance de coupure max.: 288 W

Connexion: enfichable

Tension d'isolation: 250 V/AC

Temps de réponse: 5 ms

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec bouton de test

Température min.: -40 °C

Température max.: +55 °C

Largeur: 21.2 mm

Hauteur: 27.5 mm

Profondeur: 35.6 mm

Dim.: (l x H x P) 21.2 x 27.5 x 35.6 mm

Contenu: 10 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Kontaktart

Nennspannung Spule

Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 Wechsler 10 St. Piece

Code produit :2225507

Livraison le jeu., 18 février 2027

Conrad Electronic

Ce produit

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

24 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 Wechsler 10 St. Piece

Code produit :2225508

Livraison le ven. 6 novembre

110 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

120 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 Wechsler 10 St. Piece

Code produit :2225509

Livraison le ven. 6 novembre

50 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

230 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 Wechsler 10 St. Piece

Code produit :2225503

Livraison le ven. 6 novembre

1 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

60 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 Wechsler 10 St. Piece

Code produit :2225505

Livraison le ven. 6 novembre

146 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

125 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relais 24 V/AC 50 mA 4 Wechsler 10 St. Piece

Code produit :2225522

Livraison le jeu., 18 février 2027

Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

24 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4 Wechsler 10 St. Piece

Code produit :2225524

Livraison le jeu., 18 février 2027

Conrad Electronic

Steckanschluss

250 V DC/AC

6 A

Piece

4 Wechsler

120 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 Wechsler 10 St. Piece

Code produit :2225517

Livraison le ven. 6 novembre

1 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

6 A

Piece

4 Wechsler

12 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece

Code produit :2225510

Livraison le ven. 6 novembre

10 Set(s)Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

12 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Code produit :2225512

Livraison le ven., 5 février 2027

Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

48 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s) Piece

Description

Relais industriels enfichables à contacts de puissance, 2 inverseurs , touche de test, LED d'état, affichage mécanique de position, tension d'entrée 24 V AC

Ce texte a été traduit par une machine.
