Phoenix Contact RAD-DO8-IFS 2902811 Module d'extension E/S

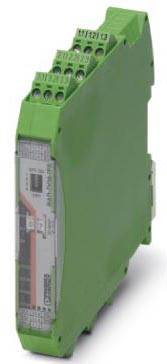

Un composant électronique vert avec des bornes de connexion et un avant-plan étiqueté, utilisé dans des applications industrielles.

Photo non contractuelle

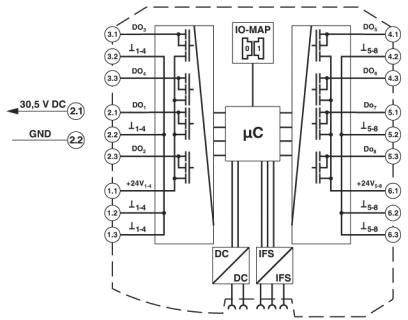

Schéma de connexion d'un microcontrôleur, montrant les entrées et sorties (D0–D3), l'alimentation électrique (30,5 V DC), et la masse (GND).

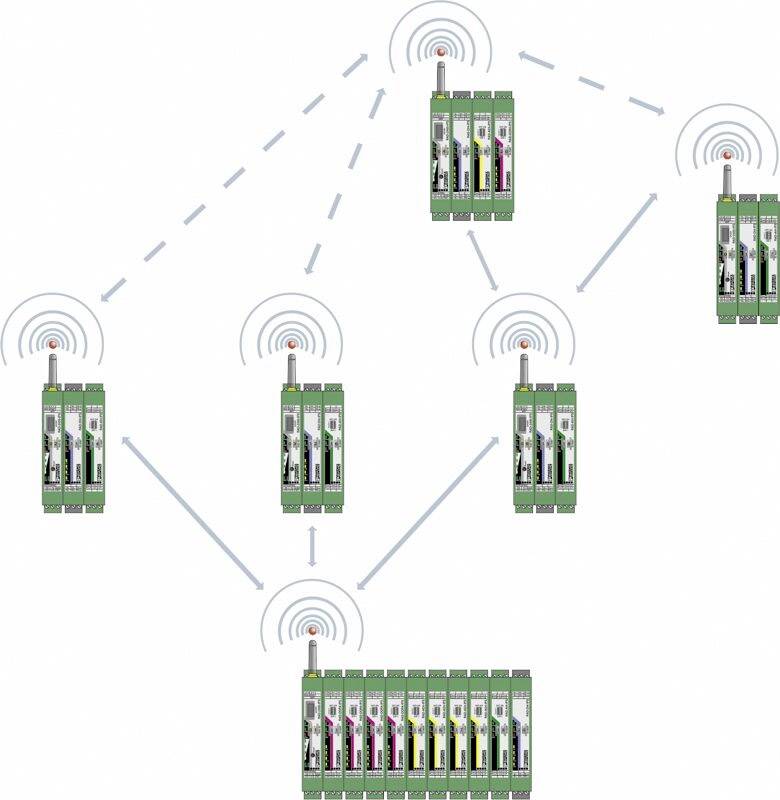

Diagramme d'une configuration de réseau sans fil avec cinq appareils connectés, représentés par des composants matériels verts munis d'antennes.

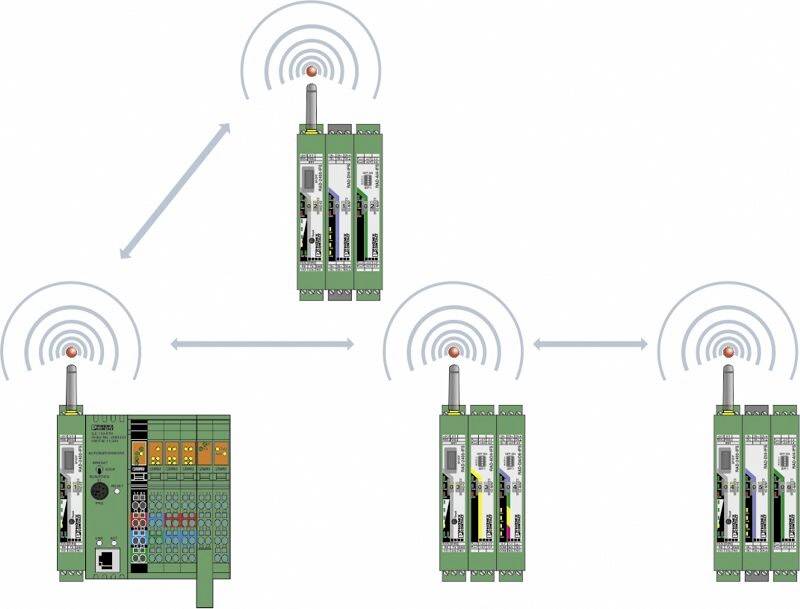

Le diagramme montre quatre appareils de commande verts dans un réseau, reliés par des flèches et des ondes radio, symbolisant une communication sans fil.

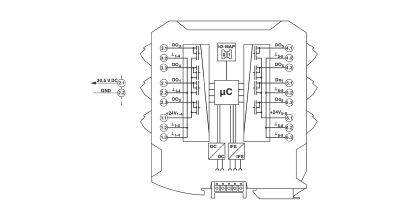

Schéma de connexion d'un microcontrôleur avec différentes interfaces. Présente la configuration des broches et les connexions aux composants externes.

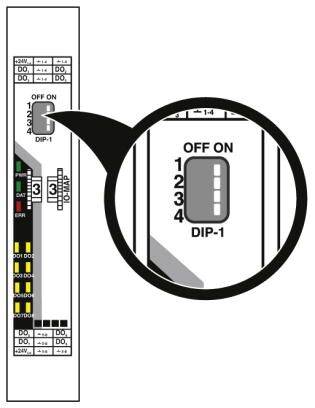

Gros plan d'un schéma de circuit avec un interrupteur DIP. L'interrupteur DIP a quatre réglages, numérotés de '1' à '4', et peut être basculé sur 'ON' ou 'OFF'.

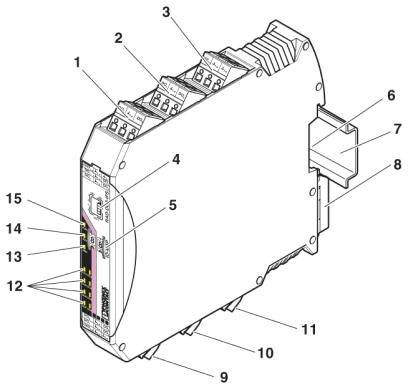

Schéma de dispositif avec 15 composants numérotés sur un module électronique utilisé dans un contexte technique ou industriel.

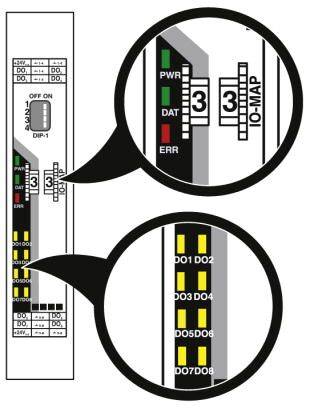

'Illustration d'un module de cartographie d'E/S avec deux zones agrandies montrant les LED de données et de statut ainsi que les connexions D0 à D08.'

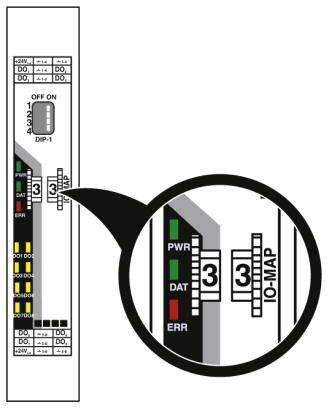

Vue agrandie d'un commutateur sur un module d'E/S avec les étiquettes 'PWR', 'DAT' et 'ERR' en rouge et vert.

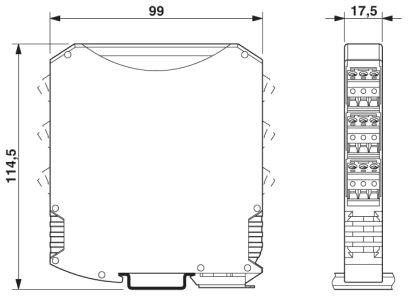

Dessin technique d'un appareil électronique rectangulaire avec les dimensions suivantes : largeur 99 mm, hauteur 114,5 mm, profondeur 17,5 mm.

1/10

Photo non contractuelle

Fiche technique (PDF)

Livraison le Mi., 4. Nov.

Nombre

pièce(s)

Total (CHF 314.48 / pièce(s))

CHF 314.48

excl. TVA

Livraison gratuite

uniquement CHF 37.14

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Voyant d'état : LED verte (tension d'alimentation, PWR)
Nombre de sorties : 8
Position de montage: indifférente
Référence de montage : sur rail standard NS 35 selon en 60715
Longueur de dénudage : 7 mm
Filetage : m3
Degré de pollution : 2
Catégorie de surtension : II
Section de conducteur rigide min. : 0,2 mmm²
Section de conducteur rigide max. 2,5 mm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur flexible max.: 2,5 mm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. : 14

Type de produit: Module d'extension E/S

Type: RAD-DO8-IFS

Nombre de sorties max.: 8

Signal de sortie du courant: 250 mA

Courant de sortie max. par canal: 250 mA

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30.5 V/DC

Tension de fonctionnement max.: 30.5 V/DC

Tension du signal de sortie: 30.5 V

Hauteur: 113 mm

Longueur: 114.5 mm

Largeur: 17.5 mm

: IP20

Dim.: (L x l x H) 114.5 x 17.5 x 113 mm

Technique de connexion: bornes à vis

Connexion: Borne à vis

Référence fabricant: 2902811

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Nombre de sorties transistor max.: 8

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2225469 Phoenix Contact RAD-DO8-IFS 2902811 Module d'extension E/S

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225469 Phoenix Contact RAD-DO8-IFS 2902811 Module d'extension E/S

Description

Plage de température étendue -40 °C... +70 °C. Remplacement simple du module même pendant le fonctionnement (remplacement à chaud). 8 sorties transistor (30,5 V DC / 250 ma). Mise en service simple via la molette.
