Name: Phoenix Contact QUINT4-UPS/24DC/24DC/20/EIP 2907074 Onduleur (ASI)
Brand: Phoenix Contact
SKU: 2225693
Availability: BackOrder

Module d'alimentation avec connexions et spécifications techniques sur la face avant, comprenant une sortie DC 24V.

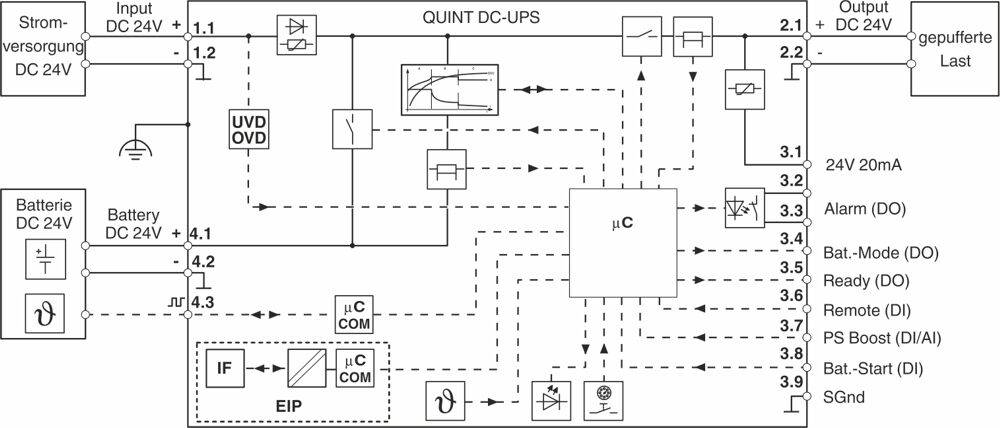

'Schéma de circuit d'un onduleur QUINT DC avec batterie et entrée via alimentation électrique DC 24V, incluant des alarmes et des indicateurs de statut.'

1/2

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 13 novembre

Nombre

pièce(s)

Total (CHF 259.95 / pièce(s))

CHF 259.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Largeur pour montage alternatif : 123 mm
Hauteur en cas de montage alternatif : 130 mm
Profondeur pour montage alternatif : 42 mm
Indice de protection : IP20
Température ambiante (fonctionnement) : -25 °C 70 °C (> RÉDUCTION DE 60 °C : 2,5 %/K)
Max. Adm. Humidité (fonctionnement) : ≤ 95 % (à 25 °C, pas de condensation)
Classe climatique : 3K3 (en 60721)
Degré de pollution : 2
Hauteur d'installation : ≤ 4000 m
Courant d'enclenchement : ≤ 8 A (≤ 4 ms)
Temps de mise en marche : max. 3 s
Entrée/sortie en cas de tension : 0,4 V DC
Protégé contre les courts-circuits : oui
Résistance au ralenti : oui
TECHNOLOGIE DE BATTERIE : VRLA, VRLA-WTR, LI-ION
Tension de fin de charge (compensée en température) : 25 V DC... 32 V DC
Temps de charge : 202,5 h.
Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
Durée de vie (condensateurs électrolytiques) : 192072 h.

Type de produit: Onduleur (ASI)

Tension d'entrée (max.): 30 V/DC

Tension d'entrée (min.): 18 V/DC

Tension de sortie maximale: 32 V/DC

Tension de sortie minimale: 18 V/DC

Dim.: (l x H x P) 40 x 130 x 125 mm

Poids: 0.6 kg

Largeur: 40 mm

Hauteur: 130 mm

Profondeur: 125 mm

Type: QUINT4-UPS/24DC/24DC/20/EIP

Spécificités: connexion USB

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Eingangsspannung (max.)

Ausgangsspannung (max.)

Eingangsspannung (min.)

Ausgangsspannung (min.)

Phoenix Contact QUINT4-UPS/24DC/24DC/20/EIP 2907074 USV

Code produit :2225693

Livraison le ven. 13 novembre

Conrad Electronic

Ce produit

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 259.95^*

Phoenix Contact QUINT-UPS/ 24DC/12DC/5/24DC/10 2320461 USV

Code produit :2209716

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

24 V/DC

18 V/DC

12 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 215.95^*

Phoenix Contact QUINT-UPS/24DC/24DC/40/C1 2909892 USV

Code produit :2225780

Livraison le ven. 13 novembre

Conrad Electronic

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Phoenix Contact QUINT4-UPS/1AC/1AC/1KVA 2320283 USV

Code produit :2209714

Livraison le ven. 13 novembre

Conrad Electronic

264 V/AC

240 V/AC

90 V/AC

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 1'999.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10 2907066 USV

Code produit :2225686

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/EC 2907070 USV

Code produit :2225690

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/EIP 2907069 USV

Code produit :2225689

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 233.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/PN 2907068 USV

Code produit :2225688

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/USB 2907067 USV

Code produit :2225687

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 171.95^*

Phoenix Contact QUINT4-UPS/24DC/24DC/20/EC 2907076 USV

Code produit :2225694

Livraison le ven. 13 novembre

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 283.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225693 Phoenix Contact QUINT4-UPS/24DC/24DC/20/EIP 2907074 Onduleur (ASI)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225693 Phoenix Contact QUINT4-UPS/24DC/24DC/20/EIP 2907074 Onduleur (ASI)

Description

Intégration simple dans les réseaux grâce aux interfaces PROFINET, Ethernet/IP, EtherCAT ® et USB. Évaluation de l'état de santé (SOH) et de l'état de charge (SOC) par le système intelligent de gestion de la batterie (BMS). Détection automatique des capacités et des technologies de la batterie (VRLA-WTR, LI-ION). Surveillance du courant et de la tension de sortie ainsi que de l'alimentation et de l'arrêt manuels de l'installation. La technologie SFB déclenche sélectivement les commutateurs LS standard. Les consommateurs connectés en parallèle continuent à travailler.

Ce texte a été traduit par une machine.
