Name: Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Module de redondance
Brand: Phoenix Contact
SKU: 2137230
Availability: BackOrder

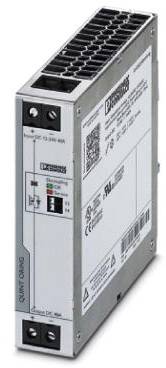

Un bloc d'alimentation argenté avec grille de ventilation, bornes de connexion et voyants lumineux sur la façade, design industriel.

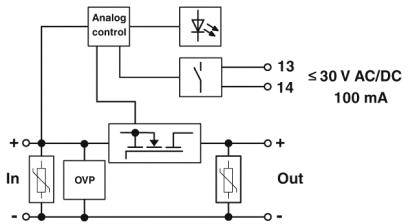

Le schéma montre le circuit de commande avec un contrôle analogique, une protection contre les surtensions (OVP) et les connexions d'entrée et de sortie. Tension maximale de 30 V CA/CC, 100 mA.

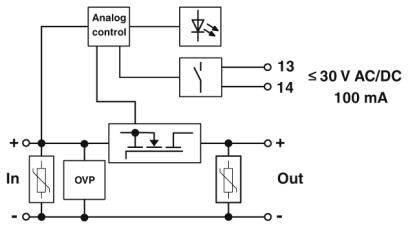

Symbole de commutation pour un circuit électronique à commande analogique avec protection contre les surcharges, adapté pour ≤30 V CA/CC, 100 mA.

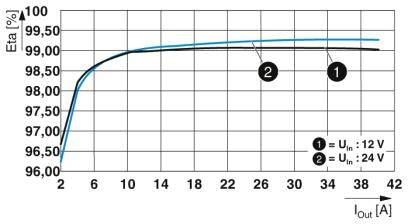

Le diagramme montre la courbe d'efficacité (Eta) pour deux tensions (Un = 12V, Un = 24V) en fonction du courant de sortie (Iout) en ampères. L'efficacité augmente à faible courant et se stabilise ensuite.

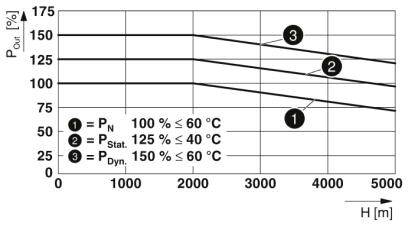

Le diagramme montre la pression 'P QM [%]' en fonction de la hauteur 'H [m]'. Trois courbes représentent les exigences de 'P N', 'P Stat.' et 'P Dyn.' à différentes températures.

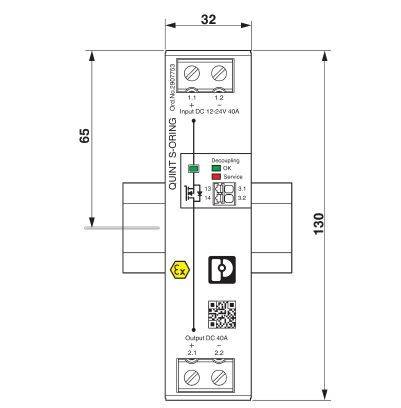

Module sur rail DIN avec bornes d'entrée et de sortie. Étiquettes et voyants LED pour l'état. Dimensions : 32 mm x 130 mm.

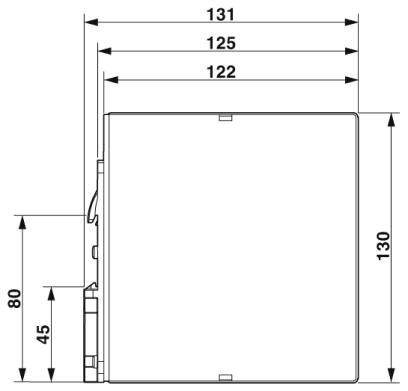

Dessin technique d'un objet rectangulaire avec les dimensions suivantes : 131 de largeur, 130 de hauteur, 80 de hauteur à gauche, 45 de largeur en bas, 125 et 122 à l'intérieur.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 171.95 / pièce(s))

CHF 171.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Largeur pour montage alternatif : 122 mm
Hauteur en cas de montage alternatif : 130 mm
Profondeur en cas de montage alternatif : 35 mm
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C 70 °C (> RÉDUCTION DE 60 °C : 2,5 %/K)
Max. Adm. Humidité (fonctionnement) : ≤ 100 % (à 25 °C, pas de condensation)
Classe climatique : 3K3 (selon en 60721)
Degré de pollution : 2
Hauteur d'installation : ≤ 5000 m (> 2000 m, tenir compte du délestage)

Type de produit: Module de redondance

Tension d'entrée (max.): 26 V/DC

Tension d'entrée (min.): 8 V/DC

Tension de sortie maximale: 26 V/DC

Tension de sortie minimale: 8 V/DC

Dim.: (l x H x P) 32 x 130 x 125 mm

Courant de sortie (détails): 40 A

Courant d'entrée: 40 A

Poids: 0.4 kg

Largeur: 32 mm

Hauteur: 130 mm

Profondeur: 125 mm

Type: QUINT4-S-ORING/12-24DC/1X40/+

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Module de redondance

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Module de redondance

Description

Redondance continue jusqu'au consommateur. Surveillance permanente de la tension d'entrée et du circuit de découplage. Économie d'énergie grâce au découplage avec MOSFET. Protection contre les surtensions à la sortie de plus de 30 V DC.

Ce texte a été traduit par une machine.
