Name: Phoenix Contact PLC-RSC-230UC/21/MS Module relais 1 inverseur (RT) 1 pc(s)
Brand: Phoenix Contact
SKU: 3580087
Availability: BackOrder

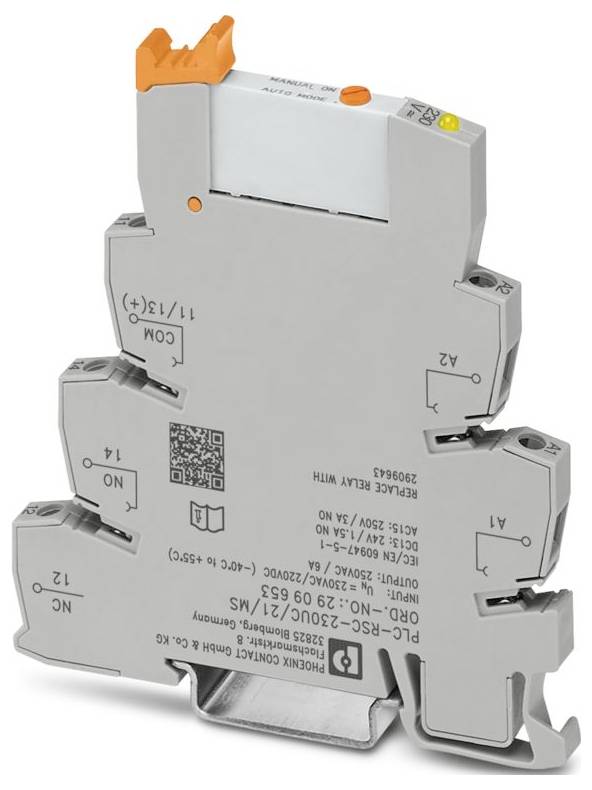

Relais enfichable monocanal dans un boîtier mince et modulaire avec détails de contact visibles et étiquettes pour les spécifications techniques.

Photo non contractuelle

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V DC/AC

Type

PLC-RSC-230UC/21/MS

Connexion

raccord à vis

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : INTERFACE PLC
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,6 Nm... 0,8 Nm
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1,5 mm² (douille TWIN)
Section conducteur rigide: 0,14 mm² ... 2,5 mm²
Section de conducteur AWG: 26 ... 14
Largeur : 6,2 mm
Hauteur : 80 mm
Profondeur : 94 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 55 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: IEC 60664;IEC 60947-5-1
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 3
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Remarque sur le fonctionnement : pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules adjacents, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC... Ou FBST 500...
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,74 W
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : TAE0000196
Plage de tension d'entrée: 179,4 V c.a. ... 264,5 V C.A. (20 °C);171,6 V C.C. ... 154 V C.C. 253 (20 °C)
Consignes de montage : réglable sans distance
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Câble de protection : redresseur de pont | redresseur de pont
Autorisation de construction navale: Agrément de construction navale
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
Application : interrupteur manuel
Courant de court-circuit : 200 A (courant de court-circuit conditionnel)
Courant d'enclenchement maximal : 10 A (4 s)
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 12.01.2026
TENSION NOMINALE D'ENTRÉE UN : 230 V C.A. ; 220 V C.C.
Courant d'entrée typique pour UN: 3,2 mA (pour UN = 230 V c.a.); 3 mA (pour UN = 220 V c.c.)
Affichage de la tension de fonctionnement : LED jaune
Version contact : 1 changeur
Courant de durée limite: 6 A
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Normes / Dispositions: Normes / Dispositions
UKCA: UKCA
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : A
Vibration : B/C
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation de référence: 250 V
Indice de protection (socle relais) : IP20 (socle relais)
Type de protection (relais) : RT II (relais)
Commutation : commutation
Durée de vie mécanique : 1 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 7 ms
Temps de rechute typique: 15 ms
Type de contact de commutation: Contact simple
Matériau contact: AgSnO
Tension de commutation minimale : 5 V (à 100 mA)
Courant de commutation minimal : 10 mA (12 V)
Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
Propriétés de l'isolement: Bobine/contact: Propriétés d'isolement: Bobine/contact
Résistance à la tension nominale : 6 kV
Tension nominale (relais électromécanique enfiché) : 60 V c.c.
Fusible de sortie : 4 A GL/gG NEOZED

Type de produit: Module relais

Type: PLC-RSC-230UC/21/MS

Connexion: raccord à vis

Tension de fonctionnement (min.): 179.4 V/AC

Tension de fonctionnement (max.): 264.5 V/AC

Temps de réponse: 7 ms

Temps de descente: 15 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 1500 VA

Spécificités: avec pont redresseur

: IP20

Température max.: 55 °C

Température min.: -40 °C

Profondeur: 94 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (l x H x P) 6.2 x 80 x 94 mm

Contenu: 1 pc(s)

UKCA: oui
