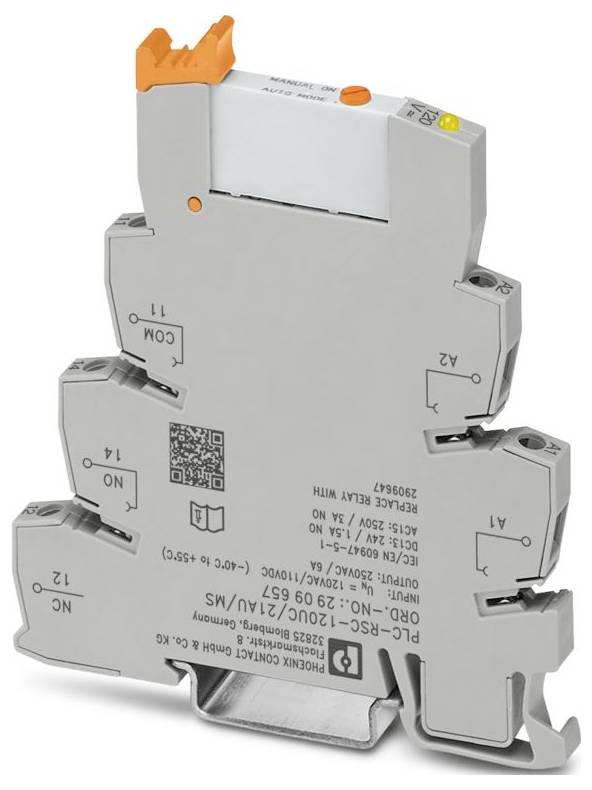

Name: Phoenix Contact PLC-RSC-120UC/21AU/MS Module relais 1 inverseur (RT) Piece 1 pc(s)
Brand: Phoenix Contact
SKU: 3580306
Availability: BackOrder

Un catalogue à spirales présentant des systèmes de ventilation, avec des images de produits et des spécifications. Les éléments de conception incluent une ligne verte et bleue.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V DC/AC

Type

PLC-RSC-120UC/21AU/MS

Fiche technique (PDF)

Livraison le lun. 23 novembre

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : INTERFACE PLC
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,6 Nm... 0,8 Nm
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1,5 mm² (douille TWIN)
Section conducteur rigide: 0,14 mm² ... 2,5 mm²
Section de conducteur AWG: 26 ... 14
Largeur : 6,2 mm
Hauteur : 80 mm
Profondeur : 94 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 55 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: IEC 60664;IEC 60947-5-1
Remarque : Les valeurs suivantes s'appliquent à la couche d'or détruite
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 3
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,42 W
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : TAE0000196
Plage de tension d'entrée: 93,6 V c.a. ... 168 V C.A. (20 °C);85,8 V C.C. ... 154 V C.C. (20 °C)
Consignes de montage : réglable sans distance
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Câble de protection : redresseur de pont | redresseur de pont
Autorisation de construction navale: Agrément de construction navale
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Application : interrupteur manuel
Courant de court-circuit : 200 A (courant de court-circuit conditionnel)
Courant d'enclenchement maximal : 50 mA
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 12.09.2025
TENSION NOMINALE D'ENTRÉE UN : 120 V C.A. ; 110 V C.C.
Courant d'entrée typique pour UN: 3,5 mA (pour UN = 120 V c.a.); 3 mA (pour UN = 120 V c.a.)
Affichage de la tension de fonctionnement : LED jaune
Version contact : 1 changeur
Courant de durée limite: 6 A
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Normes / Dispositions: Normes / Dispositions
UKCA: UKCA
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : A
Vibration : B/C
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation de référence: 250 V
Indice de protection (socle relais) : IP20 (socle relais)
Commutation : commutation
Durée de vie mécanique : 2 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 6 ms
Temps de rechute typique: 15 ms
Type de contact de commutation: Contact simple
Matériau de contact : AgSnO, plaqué or dur
Tension de commutation minimale : 5 V (à 100 mA)
Courant de commutation minimal : 10 mA (à 12 V)
Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
Couche d'or détruite : Couche d'or détruite : Couche d'or détruite
Propriétés de l'isolement: Bobine/contact: Propriétés d'isolement: Bobine/contact
Résistance à la tension nominale : 6 kV
Tension nominale (relais électromécanique enfiché) : 60 V c.c.
Fusible de sortie : 4 A GL/gG NEOZED

Type d'emballage: Piece

Type de produit: Module relais

Type: PLC-RSC-120UC/21AU/MS

Connexion: raccord à vis

Tension de fonctionnement (min.): 93.6 V/AC

Tension de fonctionnement (max.): 168 V/AC

Temps de réponse: 6 ms

Temps de descente: 15 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO + revêtement or dur

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 1500 VA

Spécificités: enfichable

: IP20

Température max.: 55 °C

Température min.: -40 °C

Profondeur: 94 mm

Longueur: 94 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 6.2 x 80 mm

Contenu: 1 pc(s)

: 0.0035 A

: 6.2 mm

: 80 mm

: 94 mm

: FAUX

: Polarized

: Mono stable

: FAUX

: Single contact

: VRAI

: Screw connection

: 93.6-168 V

: 93.6-168 V

: 85.8-154 V

: Gold

: IP20

: VRAI

: AC

: 0

: 0

: 1

: Other

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Schaltspannung (max.)

Verpackungsart

Kontaktart

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Code produit :3580332

Livraison le ven. 6 novembre

9 pièce(s)Conrad Electronic

250 V DC/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Code produit :3580284

Livraison le ven. 6 novembre

29 Set(s)Conrad Electronic

250 V DC/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 185.95^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Code produit :3580297

Livraison le ven. 6 novembre

26 Set(s)Conrad Electronic

250 V DC/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodul 2 Wechsler 10 St.

Code produit :3580263

Livraison le ven. 6 novembre

12 Set(s)Conrad Electronic

250 V DC/AC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 225.95^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodul 1 Wechsler 10 St.

Code produit :3579632

Livraison le ven. 6 novembre

58 Set(s)Conrad Electronic

250 V DC/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler Piece 10 St.

Code produit :3564485

Livraison le ven. 6 novembre

124 Set(s)Conrad Electronic

250 V DC/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 155.95^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Code produit :3580328

Indisponible

Conrad Electronic

250 V DC/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Code produit :3580337

Indisponible

Conrad Electronic

250 V DC/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 554.95^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Code produit :3580351

Indisponible

Conrad Electronic

250 V DC/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Code produit :3580121

Indisponible

Conrad Electronic

250 V DC/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Module relais 1 inverseur (RT) Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Module relais 1 inverseur (RT) Piece 1 pc(s)

Description

INTERFACE PLC composée de borne de base PLC-BSC.../21 avec raccord vissé et relais miniatures enfichables avec contact or multicouches et commande manuelle, 1 inverseur, tension d'entrée 120 V c.a./110 V c.c.
