Photo non contractuelle

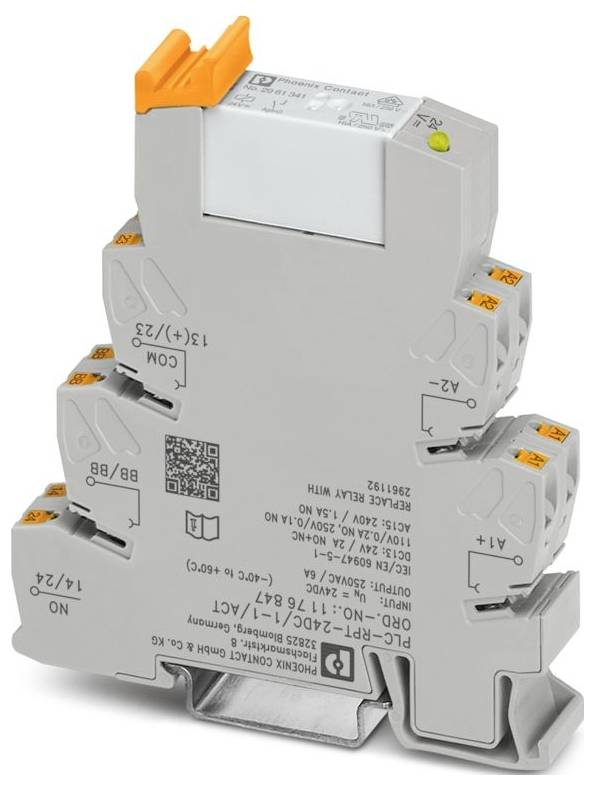

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Module relais 2 NO (T) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 NO (T)
Tension de contact (max.)
250 V DC/AC
Type
PLC-RPT- 24DC/ 1- 1/ACT
Connexion
Raccordement à ressort Push-In
Fiche technique (PDF)
Total (CHF 13.95 / pièce(s))
CHF 16.55
-16 %
CHF 13.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²; 2 x 0,5 mm² ... 1 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 14 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- Puissance de perte maximale à condition nominale : 0,43 W
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 20,2 V c.c. ... 33,6 V C.C. (20 °C)
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Circuit de protection : protection contre les polarités | diode de protection contre les polarités ; diode de roue libre ; diode de roue libre
- Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
- Application : Fonction de sortie
- Courant d'enclenchement maximal : 25 A (20 ms)
- Isolation : isolation de base
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 12.09.2025
- TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
- Courant d'entrée typique à UN: 18 mA
- Affichage de la tension de fonctionnement : LED jaune
- Exécution de contact : 2 contacts NO
- Courant de durée limite: 6 A
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- Normes / Dispositions: Normes / Dispositions
- Tension d'isolation nominale : 250 V c.a.
- Tension de choc assignée : 4 kV (séparation sûre, isolation renforcée et 6 KV entre le circuit d'entrée et les voies de courant de contact de sortie)
- Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
- Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
- Indice de protection (socle relais) : IP20
- Type de protection (relais): RT III
- Indice de protection (emplacement de montage): ≤ IP54
- Commutation : commutation
- Durée de vie mécanique : 3 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min.)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 8 ms
- Temps de rechute typique: 10 ms
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 5 V (10 mA)
- Courant de commutation minimal : 10 mA (5 V)
- PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 144 W (24 V DC) ; 96 W (48 V DC) ; 60 W (60 V DC) ; 44 W (110 V DC) ; 60 W (220 V DC) ; 1500 VA (250 V AC)
- Puissance de commutation minimale : 50 mW
- PUISSANCE DE COMMUTATION: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)) ; 3 A (120 V (AC15)); 3 A (250 V (AC15)))
- Tension d'essai (contact ouvert) : 1 kVeff (50 Hz, 1 min.)
- Tension nominale (relais électromécanique enfiché) : 24 V c.c.
- Puissance de perte d'entrée à l'ONU: 0,43 W
- Tension d'essai (contact NO/NO) : 2,5 kVeff (50 Hz, 1 min.)
- Type de produit
Module relais
- Type
PLC-RPT- 24DC/ 1- 1/ACT
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
20.2 V/DC
- Tension de fonctionnement (max.)
33.6 V/DC
- Temps de réponse
8 ms
- Temps de descente
10 ms
- Type de contact
2 NO (T)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
1500 VA
- Spécificités
avec diode de protection contre les polarités
IP20
- Température max.
70 °C
- Température min.
-40 °C
- Profondeur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(l x H x P) 14 x 80 x 94 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Module relais 2 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Module relais 2 NO (T) 1 pc(s)
Description
INTERFACE PLC pour fonctions de sortie, composée de borne de base PLC-BPT.../ACT avec connecteur push-in et relais miniature enfichable avec contact de puissance, pour montage sur rail support NS 35/7,5, 2 contacts fermés (1-1), tension d'entrée 24 V DC
