Name: Phoenix Contact PLC-RPT-230UC/21HC/EX Module relais 1 inverseur (RT) Piece 10 pc(s)
Brand: Phoenix Contact
SKU: 3580095
Availability: SoldOut

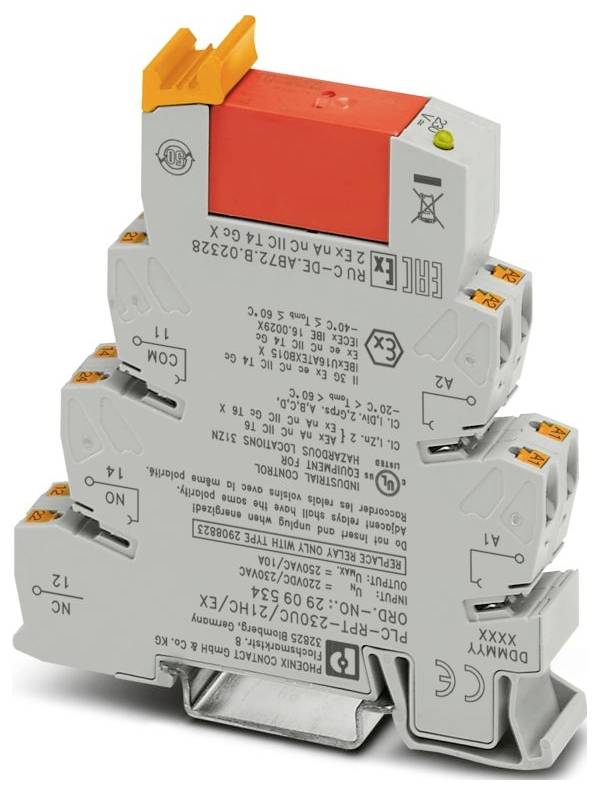

Module de relais Phoenix Contact avec levier orange - un module de relais compact pour l'automatisation industrielle disposant de plusieurs ports de connexion.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V DC/AC

Type

PLC-RPT-230UC/21HC/EX

Fiche technique (PDF)

Indisponible

Total (CHF 21.60 / pièce(s))

CHF 323.40

-33 %

CHF 215.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : INTERFACE PLC
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
Section conducteur rigide: 0,14 mm² ... 2,5 mm²
Section de conducteur AWG: 26 ... 14
Largeur : 14 mm
Hauteur : 80 mm
Profondeur : 94 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 55 °C;-40 °C ... 60 °C (UL)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 2000 m
Normes/réglementations: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 3
Longueur de dénudage : 10 mm
Position de montage: indifférente
ATEX : ATEX
IECEx: IECEx
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte maximale à condition nominale : 1,04 W
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : TAE0000196
Plage de tension d'entrée: 179,4 V c.a. ... 264,5 V C.A. (20 °C);171,6 V C.C. ... 264 V C.C. (20 °C)
Consignes de montage : réglable sans distance
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Câble de protection : redresseur de pont | redresseur de pont
Autorisation de construction navale: Agrément de construction navale
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
Application: Courants permanents élevés;zones explosives
Restriction d'utilisation : Limitation d'utilisation
REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
Courant d'enclenchement maximal : 30 A (300 ms)
Caractéristiques de l'isolation: Normes / Dispositions: Propriétés de l'isolation: Normes / Dispositions
Isolation : séparation sûre, isolation renforcée
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 11.12.2025
TENSION NOMINALE D'ENTRÉE UN : 230 V C.A. ; 220 V C.C.
Courant d'entrée typique à UN: 4,5 mA
Affichage de la tension de fonctionnement : LED jaune
Version contact : 1 changeur
Courant de durée limite: 10 A (Derating);6 A (valeur valable pour les connexions 12). Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Normes / Dispositions: Normes / Dispositions
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : A
Vibration : B/C
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 250 V c.a.
Tension nominale : 6 kV
Indice de protection (socle relais) : IP20 (socle relais)
Type de protection (relais) : RT III (relais)
Commutation : commutation
Durée de vie mécanique : 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 7 ms
Temps de rechute typique: 10 ms
Type de contact de commutation: Contact simple
Matériel de contact : Agni
Tension de commutation minimale : 12 V c.a./c.c. (10 mA)
Courant de commutation minimal : 10 mA (12 V)
PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 240 W (24 V DC) ; 58 W (48 V DC) ; 48 W (60 V DC) ; 50 W (110 V DC) ; 80 W (220 V DC) ; 2500 VA (250 V AC)
PUISSANCE DE COMMUTATION: 2 A (24 V (DC13)); 0,2 A (110 V (DC13)) ; 0,2 A (250 V (DC13)) ; 6 A (24 V (AC15)); 6 A (120 V (AC15)); 6 A (250 V (AC15)))
Tension nominale (relais électromécanique enfiché) : 110 V c.c.
Puissance de coupure maximale (charge ohmique) pontée : 144 W (à 24 V DC, la valeur s'applique aux connexions 12. Si les connecteurs sont pontés 12, la valeur normale s'applique.);1500 VA (à 250 V AC, la valeur s'applique aux connecteurs 12. Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / China-Ex: CCC / China-Ex
GB standard : GB standard

Type d'emballage: Piece

Type de produit: Module relais

Type: PLC-RPT-230UC/21HC/EX

Connexion: Raccordement à ressort Push-In

Tension de fonctionnement (min.): 179.4 V/AC

Tension de fonctionnement (max.): 264.5 V/AC

Temps de réponse: 7 ms

Temps de descente: 10 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 2500 VA

Spécificités: enfichable

: IP20

Température max.: 60 °C

Température min.: -40 °C

Profondeur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (l x H x P) 14 x 80 x 94 mm

Contenu: 10 pc(s)

UKCA: oui
