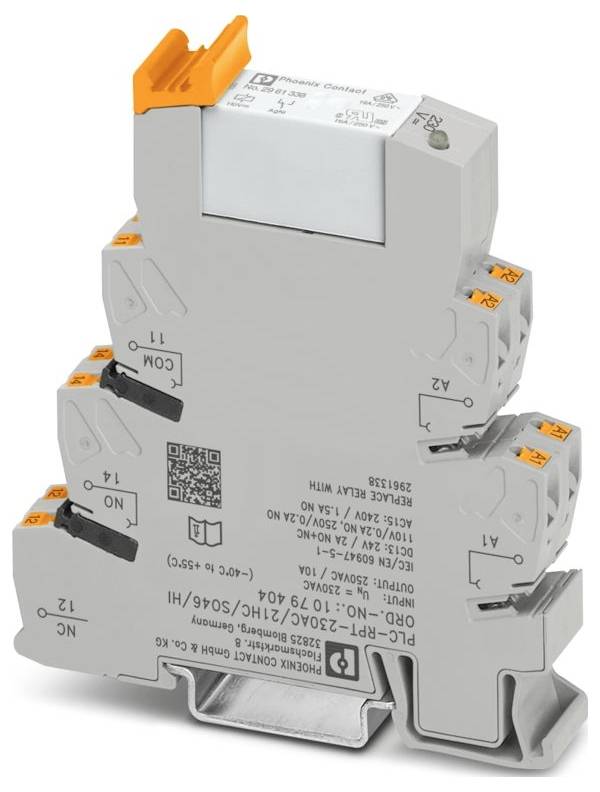

Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Module relais 1 inverseur (RT) 10 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension de contact (max.)
250 V DC/AC
Type
PLC-RPT-230AC/21HC/SO46/HI
Connexion
Raccordement à ressort Push-In
Fiche technique (PDF)
Nombre (taille du paquet 10 pc(s))
Total (CHF 624.95 / pièce(s))
CHF 624.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 14 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 50 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 1,04 W
- Mode de fonctionnement : 100 % ED
- CE : CE
- Certificat : TAE0000196
- Plage de tension d'entrée: 190 V c.a. ... 264 V C.A. (20 °C)
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Câble de protection : redresseur de pont
- Autorisation de construction navale: Agrément de construction navale
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
- Application : Filtre contre les interférences
- Courant d'enclenchement maximal : 30 A (300 ms)
- Isolation : isolation de base ; séparation sûre, isolation renforcée et 6 kV entre le circuit d'entrée et les voies de courant de contact de sortie
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 20.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 230 V C.A.
- Courant d'entrée typique à l'ONU: 14 mA (50 Hz)
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 1 changeur
- Courant de durée limite: 10 A;6 A (valeur valable pour les raccordements 12. Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : B/C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension nominale : 4 kV
- Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
- Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT II (relais)
- Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
- Commutation : commutation
- Durée de vie mécanique : 3 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 10 ms
- Temps de rechute typique: 8 ms
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 12 V (10 mA)
- Courant de commutation minimal : 10 mA (12 V)
- Puissance d'arrêt maximale (charge ohmique): 240 W (à 24 V DC); 58 W (à 48 V DC); 48 W (à 60 V DC); 50 W (à 110 V DC); 80 W (à 220 V DC); 2500 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,2 A (à 250 V, DC13) ; 6 A (à 24 V, AC15) ; 6 A (à 120 V, AC15) ; 6 A (à 250 V, AC15)
- Tension nominale (relais électromécanique enfiché) : 110 V c.c.
- Puissance de coupure maximale (charge ohmique) pontée : 144 W (à 24 V DC, la valeur s'applique aux connexions 12. Si les connecteurs sont pontés 12, la valeur normale s'applique.);1500 VA (à 250 V AC, la valeur s'applique aux connecteurs 12. Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
- Puissance de perte d'entrée à UN: 3 VA
- Seuil de mise en marche : 190 V c.a.
- Seuil d'arrêt : 170 V c.a.
- Circuit d'entrée : maillon RC avec interrupteur de seuil
- Type de produit
Module relais
- Type
PLC-RPT-230AC/21HC/SO46/HI
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
190 V/AC
- Tension de fonctionnement (max.)
264 V/AC
- Temps de réponse
10 ms
- Temps de descente
8 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
2500 VA
- Spécificités
avec LED
IP20
- Température max.
50 °C
- Température min.
-40 °C
- Profondeur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(l x H x P) 14 x 80 x 94 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Module relais 1 inverseur (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Module relais 1 inverseur (RT) 10 pc(s)
Description
INTERFACE PLC composée de la borne de base PLC-BSC.../21HC/SO46/HI avec connecteur push-in et de relais miniatures enfichables pour un courant continu élevé, 1 changeur, tension nominale d'entrée 230 V c.a., avec seuils d'entrée et d'arrêt définis
