Name: Phoenix Contact PLC-RPT-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv
Brand: Phoenix Contact
SKU: 2141037
Availability: BackOrder

Un relais électrique gris avec un interrupteur orange sur le dessus, portant des informations techniques et des certifications imprimées.

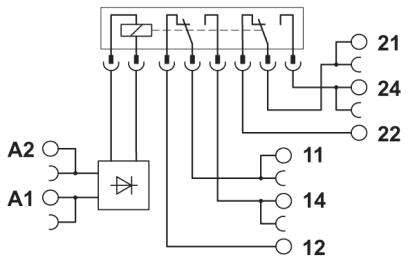

Le schéma montre un relais à huit broches, avec les bornes A1, A2 et d'autres bornes numérotées. Les connexions sont représentées.

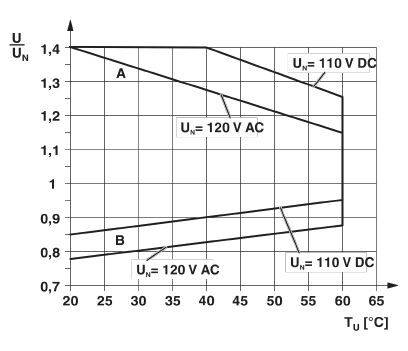

Le diagramme présente une courbe de tension relative U/UN en fonction de la température TU. Caractéristiques A et B pour 120V AC, 110V DC.

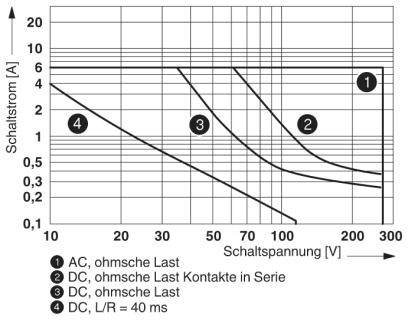

Diagramme : Comparaison des courants de commutation pour des charges ohmiques et inductives à différentes tensions de commutation. Types 1 à 4 représentés.

1/4

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

120 V/AC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Livraison le ven. 13 novembre

7 Set(s)

Afficher des alternatives

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 251.95 / pièce(s))

CHF 251.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Plus que 7 Set(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,54 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V AC/DC (à 10 ma)
Courant de commutation minimal : 10 ma (à 5 V)
Courant d'appel maximal : 15 A (300 ms)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
85 W (À 48 V DC)
60 W (À 60 V DC)
44 W (À 110 V DC)
60 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 250 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
3 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation sûre, isolation renforcée
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT-120UC/21-21/EX

Connexion: Push-In

Tension de fonctionnement (max.): 120 V/AC

Temps de réponse: 7 ms

Temps de descente: 10 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 120 V/AC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Puissance de coupure max.: 1500 VA

Durée de vie mécanique: 3x 10⁷ cycles de commutation

Puissance de la bobine: 0.54 W

Spécificités: avec LED
avec pont redresseur

: RT III

Température max.: +60 °C

Température min.: -20 °C

Longueur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 14 x 80 mm

Contenu: 10 pc(s)

Profondeur: 94 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Kontaktart

Phoenix Contact PLC-RPT-120UC/21-21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Code produit :2141037

Livraison le ven. 13 novembre

7 Set(s)Conrad Electronic

Ce produit

250 V DC/AC

6 A

120 V/AC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 251.95^*

Phoenix Contact PLC-RPT- 24DC/21-21/EX Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Code produit :2141004

Livraison le ven. 13 novembre

4 Set(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Phoenix Contact PLC-RPT- 24UC/21HC Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 1 St.

Code produit :2141020

Livraison le mar. 20 octobre

3 pièce(s)Conrad Electronic

250 V DC/AC

10 A

24 V DC/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

Phoenix Contact PLC-RPT- 48DC/21AU Relaisbaustein Nennspannung: 48 V/DC Schaltstrom (max.): 50 mA 1 Wechsler Piece 1 St.

Code produit :2141021

Livraison le ven. 13 novembre

152 pièce(s)Conrad Electronic

30 V/AC

50 mA

48 V/DC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 10 St.

Code produit :2141049

Livraison le mar. 17 novembre

Conrad Electronic

250 V DC/AC

6 A

24 V/DC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Phoenix Contact PLC-RSC-120UC/21-21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 6 A 2 Wechsler Piece 10 St.

Code produit :2140991

Livraison le mar. 20 octobre

8 Set(s)Conrad Electronic

250 V DC/AC

6 A

120 V/AC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

Phoenix Contact PLC-RSC-12DC/21/EX Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 10 St.

Code produit :2140977

Livraison le ven. 13 novembre

178 Set(s)Conrad Electronic

250 V DC/AC

6 A

12 V/DC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inv

Description

INTERFACE PLC, composé d'une borne de base montable sur rail de support en 14 mm avec connexion Push-in et relais enfichable avec contact de puissance, 2 inverseurs, tension d'entrée 120 V AC/110 V DC. Homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2)

Ce texte a été traduit par une machine.
