Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

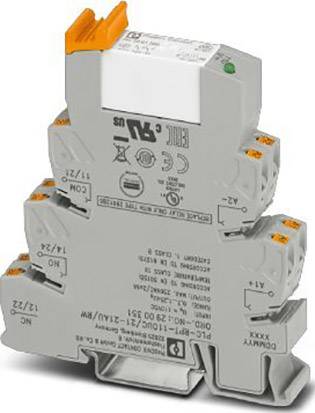

Un module de bornes de connexion gris pour raccordement électrique, avec boutons-poussoirs orange et options de marquage, adapté au montage sur rail DIN.

Le diagramme montre les jeux de contacts en fonction du courant de commutation pour 250 V CA. Deux courbes : bobines CC ('1'), bobines CA ('2').

Schéma de câblage d'un relais électrique à 8 bornes, à gauche pour A1, A2, à droite pour 21, 24, 22 et 11, 14, 12.

Le diagramme montre le courant de commutation [A] par rapport à la tension de commutation [V] pour différents cycles de commutation : 1. AC, 2. DC avec charge ohmique en série, 3. DC charge ohmique, 4. DC L/R = 40 ms.

1/4

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

110 V/DC

Tension de contact (max.)

30 V/AC

Courant de commutation (max.)

50 mA

Fiche technique (PDF)

Livraison le ven. 13 novembre

27 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 59.95 / pièce(s))

CHF 71.95

-17 %

CHF 59.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,5 W.
Tension de commutation maximale : 30 V AC
Tension de commutation minimale : 100 mV (à 10 ma)
Courant de commutation minimal : 1 ma (à 24 V)
Courant d'appel maximal : 50 ma
Puissance de coupure (charge résistive) maximale :
1,2 W (À 24 V DC)
100 W (À 48 V DC)
60 W (À 60 V DC)
44 W (À 110 V DC)
60 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 110 V, DC13)
0,2 A (À 250 V, DC13)
2 A (À 24 V, AC15)
2 A (À 120 V, AC15)
2 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation de base
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT-110UC/21-21AU/RW

Connexion: Push-In

Temps de réponse: 5 ms

Temps de descente: 11 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi + revêtement or dur

Tension nominale: 110 V/DC

Tension de contact (max.): 30 V/AC

Courant de commutation (max.): 50 mA

Puissance de coupure max.: 1500 VA

Durée de vie mécanique: 3x 10⁷ cycles de commutation

Spécificités: avec LED

: RT III

Température max.: +70 °C

Température min.: -40 °C

Longueur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 14 x 80 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Kontaktart

Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 50 mA 2 Wechsler 1 St.

Code produit :2225419

Livraison le ven. 13 novembre

27 pièce(s)Conrad Electronic

Ce produit

30 V/AC

50 mA

110 V/DC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

Phoenix Contact DEK-REL- 5/I/1 Relaisbaustein Nennspannung: 5 V DC/AC Schaltstrom (max.): 3 A 1 Schließer Piece 1 St.

Code produit :2225813

Livraison le mar. 20 octobre

8 pièce(s)Conrad Electronic

250 V/AC

3 A

5 V DC/AC

1 Schließer

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Code produit :2225814

Livraison le mar. 20 octobre

6 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 67.95^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2209100

Livraison le ven. 13 novembre

20 pièce(s)Conrad Electronic

250 V DC/AC

6 A

12 V/DC

1 Schließer

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2225771

Livraison le ven. 13 novembre

54 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Schließer

pièce(s)

Min.: 10

Multiples: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Code produit :2209098

Livraison le ven. 13 novembre

70 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Schließer

pièce(s)

Min.: 10

Multiples: 10

CHF 20.95^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 1 St.

Code produit :2225768

Livraison le mar. 20 octobre

27 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 50 mA 1 Wechsler 1 St.

Code produit :2225770

Livraison le ven. 13 novembre

27 pièce(s)Conrad Electronic

30 V/AC

50 mA

24 V/DC

1 Wechsler

pièce(s)

Min.: 10

Multiples: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 St.

Code produit :2225417

Livraison le mar. 20 octobre

20 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V/DC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Code produit :2225769

Livraison le mar. 20 octobre

2 pièce(s)Conrad Electronic

250 V DC/AC

6 A

24 V DC/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2

Description

Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact. Certifié conforme à la norme en 50155.

Ce texte a été traduit par une machine.
