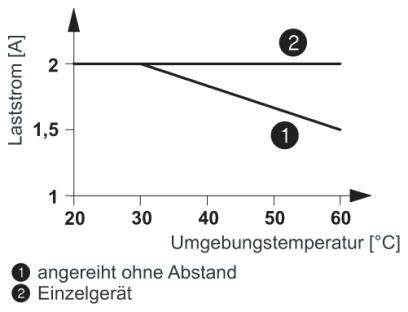

![Le diagramme représente le courant de charge [A] en fonction de la température ambiante [°C]. Les configurations 'Rangée sans espace' (décroissant) et 'Appareil isolé' (horizontal) sont comparées.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209091TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Photo non contractuelle

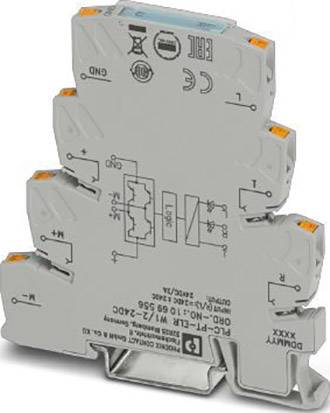

Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relais à inversion de phase 24 V/DC avec diode de protection contre les polarités
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais à inversion de phase
Tension nominale
24 V/DC
Connexion
Push-In
Type d'emballage
Piece
Type
PLC-PT-ELR W1/ 2-24DC
Fiche technique (PDF)
115 pièce(s)
Nombre
Total (CHF 72.11 / pièce(s))
CHF 72.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Température ambiante (stockage/transport) : -40 °C - +85 °C.
- Désignation entrée : alimentation de l'appareil
- Fréquence de transmission : 300 Hz
- Affichage d'état : LED jaune
- Temps de mise en marche typique : 200 μs
- Limitation de surtension> : 33 V/DC
- PLAGE DE TENSION D'ENTRÉE : 19.2 V/DC - 28.8 V/DC
- Protection : protection contre les inversions de polarité diode de protection contre les inversions de polarité, protection contre les surtensions
- Désignation sortie : sortie DC
- Désignation de protection : protection contre l'inversion de polarité
- Circuit/composant de protection : diode de protection contre les inversions de polarité
- Position de montage : verticale (rail support horizontal)
- Désignation connexion : circuit de commande
- Longueur de dénudage : 8 mm
- Section de conducteur rigide: 0.14 mmm² - 2.5 mmm²
- Section de conducteur flexible : 0.14 mm² - 2.5 mm²
- Section de conducteur AWG : 26 - 14
- Tension d'isolation de référence: 50 V
- Tension nominale : 0,5 kV
- Type d'emballage
Piece
- Type de produit
Relais à inversion de phase
- Type
PLC-PT-ELR W1/ 2-24DC
- Tension nominale
24 V/DC
- Tension de commande (min.)
19.2 V/DC
- Tension de commande (max.)
28.8 V/DC
- Gamme de tension de commande
19.2 - 28.8 V/DC
- Tension de contact (min.)
10 V/DC
- Tension de contact (max.)
30 V/DC
- Convient pour marque
Phoenix Contact
- Spécificités
avec diode de protection contre les polarités
- Type de montage
pour profilé
- Connexion
Push-In
- Temps de réponse
80 ms
IP20
- Température min.
-25 °C
- Température max.
+60 °C
- Largeur
6.5 mm
- Hauteur
80 mm
- Profondeur
86 mm
- Dim.
(l x H x P) 6.5 x 80 x 86 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relais à inversion de phase 24 V/DC avec diode de protection contre les polarités
Fiche technique 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relais à inversion de phase 24 V/DC avec diode de protection contre les polarités
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relais à inversion de phase 24 V/DC avec diode de protection contre les polarités
Description

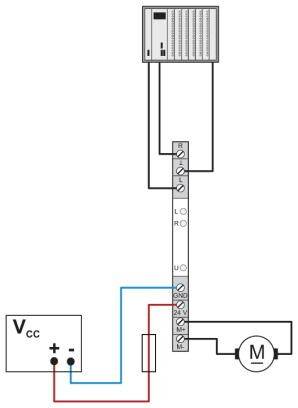

Freinage en pilotant les deux entrées. Circuit de verrouillage intégré et câblage de charge.
