Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Module convertisseur de courant Courant primaire 4000 A Courant secon
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 427.34 / pièce(s))
CHF 427.34
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Transformateur de courant
- Courant de sortie 1 A
- Diam. de passage du conducteur 190 mm
Caractéristiques techniques
- Type de raccordement: borne à vis
- Température ambiante (fonctionnement) : -30 °C - +80 °C (bobine de mesure), -20 °C - +70 °C (émetteur)
- Indice de protection de la bobine de mesure : IP67
- Indice de protection de l'émetteur : IP20
- Matériau du boîtier : PC
- Matériau de l'bobine : élastique
- Section du conducteur : 0.2 mmm² - 2.5 mmm²
- Section de conducteur AWG : 24 - 14
- Longueur de dénudage : 7 mm
- Filetage : M3
- Tension d'isolation nominale : 1000 V/AC (rms CAT III), 600 V AC (rms CAT IV)
- Tension nominale d'alimentation : 24 V/DC
- Consommation de courant maximale : 190 ma
- Puissance absorbée : 4 W
- Plage de mesure de fréquence : 40 Hz - 20000 Hz
- Signal d'entrée : 100 mV
- Impédance d'entrée : 27 kΩ (plage de mesure la plus petite)
- Signal de sortie : 100 mV
- Signal de sortie courant : 0 A AC - 1 A.
- Burette : 0 Ω - 1,5 Ω
- Longueur de la bobine de mesure : 600 mm
- Diamètre de la bobine de mesure : 8.3 mm
- Longueur du câble de signal : 10000 mm
- Désignation de raccordement : côté émetteur
- Couple de serrage : 0,5 Nm - 0,6 Nm
- Type de produit
Module convertisseur de courant
- Courant primaire
4000 A
- Courant secondaire
1 A
1.5 VA
- Diam. de passage du conducteur
190 mm
- Type
PACT RCP-4000A-1A-D190-10M
- Dim.
(L x l x H) 70.4 x 22.5 x 85 mm
- Courant de sortie
1 A
- Catégorie de mesure
CAT III 1000 V
- Largeur
22.5 mm
- Hauteur
85 mm
- Longueur
70.4 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Module convertisseur de courant Courant primaire 4000 A Courant secon
Fiche technique 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Module convertisseur de courant Courant primaire 4000 A Courant secon
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Module convertisseur de courant Courant primaire 4000 A Courant secon
Description

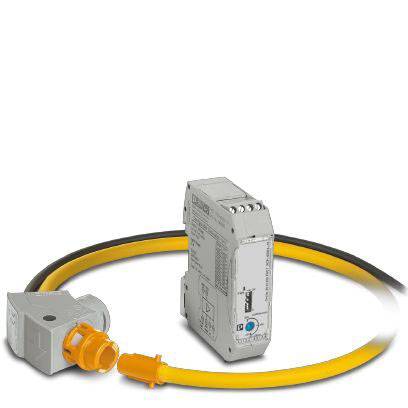

SET composé d'un émetteur 1 A et d'une bobine Rogowski avec câble de signal. Longueur de la bobine Rogowski : 600 mm, diamètre : 190 mm. Longueur de la ligne de signal : 10 M. La bobine Rogowski mesure le courant AC des rails de courant et des lignes de courant de démarrage.
Ce texte a été traduit par une machine.
