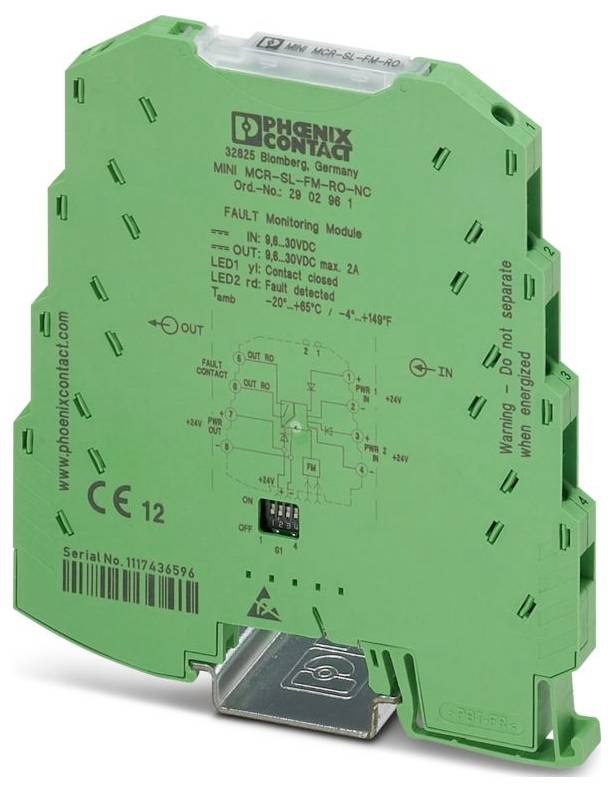

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Module de surveillance 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module de surveillance
Signal d'entrée max. (tension)
30 V
Type
MINI MCR-SL-FM-RC-NC
Dim.
(L x l x H) 101.2 x 6.2 x 93.1 mm
Connexion
raccord à vis
Fiche technique (PDF)
Nombre
Total (CHF 120.21 / pièce(s))
CHF 133.66
-10 %
CHF 120.21
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : MINI Analog
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 12
- Largeur : 6,2 mm
- Hauteur : 93,1 mm
- Profondeur : 101,2 mm
- Couleur : vert (RAL 6021)
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -20 °C ... 65 °C.
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: EN 61000-4-6
- Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de section dénudée : 12 mm
- Position de montage: indifférente
- Marquage : UL 508 Listed;Classe I, Div. 2, GROUPES A, B, C, D T4;CLASSE I, Zone 2, Groupe IIC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24: HL 1 - HL 2
- Plage de tension d'alimentation: 9,6 V c.c. ... 30 V c.c. (le connecteur de bus à rail porteur peut être utilisé pour la liaison de tension d'alimentation (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, n° d'article 2869728), dépliable sur rail support de 35 mm selon EN 60715)
- CE : CE
- Compatibilité électromagnétique: Conformité à la directive CEM
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Note: Critère B
- Champ RF électromagnétique: Champ RF électromagnétique
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Influence guidée : influence guidée
- Résistance aux interférences : EN 61000-6-2
- Tension de commutation maximale : 30 V c.a./c.c.
- Affichage de l'état : LED jaune (sortie de commutation)
- Désignation : grandeurs parasites guidés par les lignes
- Séparation galvanique entre entrée et sortie : oui
- Approvisionnement : approvisionnement
- Charge de courant de choc (Surge) : charge de courant de choc (Surge)
- Consommation de courant maximale : < 5 mA (à 24 V c.c.)
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Isolation : isolation de base
- TENSION D'ISOLATION NOMINALE : 50 V C.A./C.C.
- Tension d'essai : 1,5 kV c.a. (50 Hz, 60 s)
- Fonctionnalité : Fonctionnalité
- Séparation galvanique : séparation galvanique
- Coefficient de température maximal : < 0,01 %/K
- Puissance absorbée : < 120 mW (à 24 V c.c.)
- Signal de sortie Courant maximal: 2 A
- Écart typique par rapport à la valeur finale de la plage de mesure : 2 %
- Configuration : commutateur DIP
- Signal : Tension : Signal : Tension
- Description de l'entrée : entrée de tension pour la surveillance de la redondance
- Tension du signal d'entrée : 9,6 V c.c. ... 30 V C.C.
- Commutation : Relais : commutation : relais
- Courant de commutation maximal : 50 mA
- Tension du signal de sortie : 8,8 V c.c. ... 29,2 V C.C.
- Affichage des erreurs : LED rouge
- Séparation galvanique Entrée, alimentation, sortie à la sortie de commutation IEC/EN 61010 : séparation galvanique Entrée, alimentation, sortie à la sortie de commutation IEC/EN 61010
- Signal : tension/courant : signal : tension/courant
- Type
MINI MCR-SL-FM-RC-NC
- Type de produit
Module de surveillance
- Signal d'entrée max. (tension)
30 V
- Dim.
(L x l x H) 101.2 x 6.2 x 93.1 mm
- Connexion
raccord à vis
- Signal de sortie (tension)
8.8 V DC ... 29.2 V DC
- Signal de sortie (Courant)
2 A
- Signal d'entrée (Tension)
9.6 V DC ... 30 V DC
- Contenu
1 pc(s)
- Configuration
Interrupteur DIP
- Largeur
6.2 mm
- Hauteur
93.1 mm
- Longueur
101.2 mm
- Température ambiante max.
65 °C
- Température ambiante min.
-20 °C
- Tension d'alimentation (num.)
30 V/DC
- Tension d'alimentation U(B)
9.6 V DC ... 30 V DC
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.2 mm²
- Section min. de câble rigide
0.2 mm²
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Module de surveillance 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Module de surveillance 1 pc(s)
Description
Le module de surveillance des pannes sert à évaluer et à signaler les erreurs collectives du système de surveillance des pannes et à surveiller les tensions d'alimentation. Le message d'erreur s'effectue via un contact de fermeture. Raccordement vissé, configuration standard.
