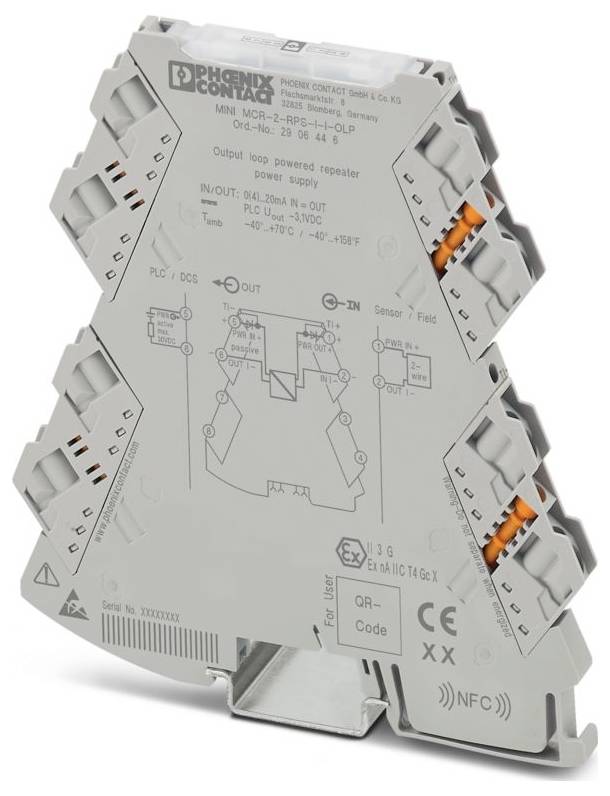

Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Convertisseur de signaux 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Convertisseur de signaux
Signal d'entrée max. (Courant)
20 mA
Type
MINI MCR-2-RPS-I-I-OLP
Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
Connexion
raccord à vis
Fiche technique (PDF)
21 pièce(s)
Nombre
Total (CHF 172.02 / pièce(s))
CHF 220.94
-22 %
CHF 172.02
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : MINI Analog Pro
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm² (avec douille de veine);0,14 mm² ... 2,5 mm² (sans douille)
- Section de conducteur AWG: 24 ... 12 (flexible)
- Largeur : 6,2 mm
- Hauteur : 109,81 mm
- Profondeur : 119,2 mm
- Couleur : gris (RAL 7042)
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (non évalué par UL)
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: GB/T 3836.1;GB/T 3836.3
- Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- ATEX : ATEX
- IECEx: IECEx
- Étiquette : 2Ex ec IIC T4 GC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24: HL 1 - HL 2
- Plage de tension d'alimentation: 8 V c.c. ... 30 V c.c. (alimentation en boucle, pas d'alimentation externe nécessaire)
- CE : CE
- Certificat : BY/112 02.01 TP012 103.01 00081
- Compatibilité électromagnétique: Conformité à la directive CEM
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences : EN 61000-6-2
- Séparation galvanique entre entrée et sortie : oui
- Approvisionnement : approvisionnement
- Nombre de canaux : 1
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Isolation : isolation renforcée
- Tension d'isolation nominale: 300 Veff
- Tension d'essai : 3 kV c.a. (50 Hz, 60 s)
- Charge/charge de sortie Sortie de courant: 600 Ω
- CCC / China-Ex: CCC / China-Ex
- GB standard : GB standard
- Nombre de sorties : 1
- Séparation galvanique : séparation galvanique
- Coefficient de température maximal: ≤ 0,001 %/K
- Fréquence limite (3 dB) : 100 Hz
- Erreur de transmission maximale : ≤ 0,1 % (à 5 V)
- Puissance absorbée : 600 mW (25 mA)
- Signal d'entrée Courant : 0 mA ... 20 mA;4 mA ... 20 mA
- Tension d'alimentation du transmetteur : UA - 5 V
- Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA
- Nombre d'entrées : 1
- Installation Ex (EPL): GC;Div. 2
- EAC Ex: EAC Ex
- Séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1 : séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1
- Comportement de transmission du signal : In = Out
- Signal: Courant: Signal: Courant
- Configurable/programmable : non
- Tension de perte : 3,1 V (I = 20 mA)
- Erreur supplémentaire, en fonction de la tension d'entrée : (UA - 5 V) x 0,06 %
- Courant de réponse: 200 µA
- EAC Ex: EAC Ex
- Type
MINI MCR-2-RPS-I-I-OLP
- Type de produit
Convertisseur de signaux
- Signal d'entrée max. (Courant)
20 mA
- Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
- Connexion
raccord à vis
- Signal de sortie (Courant)
0 mA ... 20 mA;4 mA ... 20 mA
- Signal d'entrée (Courant)
0 mA ... 20 mA;4 mA ... 20 mA
- Contenu
1 pc(s)
- Configuration
Non réglable
- Largeur
6.2 mm
- Hauteur
109.81 mm
- Longueur
119.2 mm
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Tension d'alimentation (num.)
30 V/DC
- Tension d'alimentation U(B)
8 V DC ... 30 V DC
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.14 mm²
- Section min. de câble rigide
0.2 mm²
- Profondeur
119.2 mm
IP20
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580029 Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Convertisseur de signaux 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580029 Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Convertisseur de signaux 1 pc(s)
Description
Disjoncteur d'alimentation à 2 voies à 1 canal avec technique de raccordement enfichable pour la séparation galvanique des signaux analogiques. Signal d'entrée = signal de sortie: 0(4) mA ... 20 mA. Technique de raccordement à vis.
