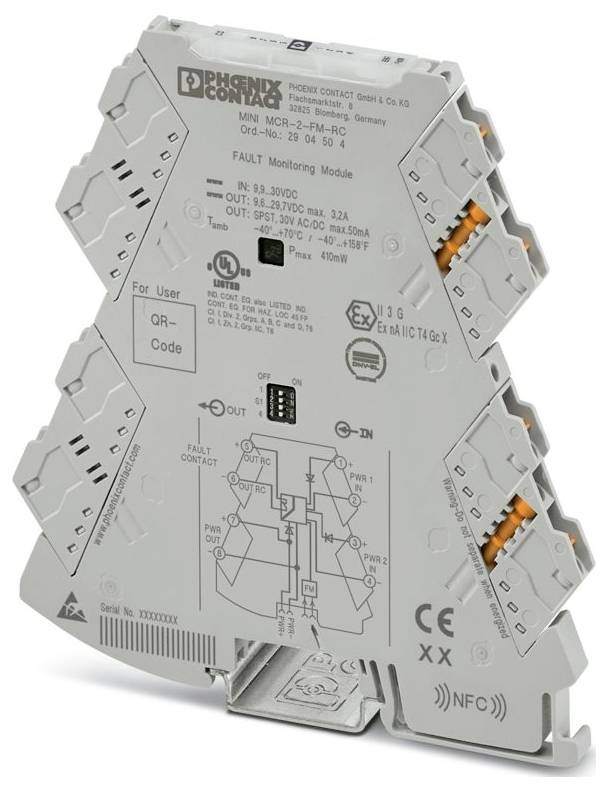

Phoenix Contact MINI MCR-2-FM-RC 2904504 Module de surveillance 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module de surveillance
Signal d'entrée max. (tension)
30 V
Type
MINI MCR-2-FM-RC
Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
Connexion
raccord à vis
Fiche technique (PDF)
24 pièce(s)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : MINI Analog Pro
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm² (avec douille de veine);0,14 mm² ... 2,5 mm² (sans douille)
- Section de conducteur AWG: 24 ... 12 (flexible)
- Largeur : 6,2 mm
- Hauteur : 109,81 mm
- Profondeur : 119,2 mm
- Couleur : gris (RAL 7042)
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (non évalué par UL)
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: GB/T 3836.1;GB/T 3836.3
- Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- ATEX : ATEX
- IECEx: IECEx
- Étiquette : 2Ex ec IIC T4 GC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24: HL 1 - HL 2
- Plage de tension d'alimentation: 9,6 V c.c. ... 30 V c.c. (le connecteur de bus à rail porteur peut être utilisé pour la liaison de tension d'alimentation (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, n° d'article 2869728), dépliable sur rail support de 35 mm selon EN 60715)
- CE : CE
- Certificat : BY/112 02.01 TP012 103.01 00079
- Compatibilité électromagnétique: Conformité à la directive CEM
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Remarque : des mesures de protection contre les décharges électrostatiques doivent être prises.
- Champ RF électromagnétique: Champ RF électromagnétique
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Influence guidée : influence guidée
- Autorisation de construction navale: Agrément de construction navale
- Résistance aux interférences : EN 61000-6-2
- Tension de commutation maximale : 30 V c.c.
- Affichage de l'état : LED verte (tension d'alimentation) ; LED jaune (sortie de commutation)
- Désignation : grandeurs parasites guidés par les lignes
- Séparation galvanique entre entrée et sortie : oui
- Approvisionnement : approvisionnement
- Charge de courant de choc (Surge) : charge de courant de choc (Surge)
- Consommation de courant maximale : < 16 mA (24 V c.c.)
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Isolation : isolation de base
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : B
- Humidité : B
- Vibration : A
- EMC: A
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale : 50 V c.a./c.c. (efficace)
- Tension d'essai : 1,5 kV c.a. (50 Hz, 60 s)
- Fonctionnalité : Fonctionnalité
- CCC / China-Ex: CCC / China-Ex
- GB standard : GB standard
- Nombre de sorties : 1
- Séparation galvanique : séparation galvanique
- Coefficient de température maximal : < 0,01 %/K
- Puissance absorbée : < 410 mW (24 V c.c.)
- Signal de sortie Courant maximal: 3,2 A
- Configuration : commutateur DIP
- Séparation galvanique entrée/sortie IEC/EN 61010 : séparation galvanique entrée/sortie IEC/EN 61010
- Signal : Tension : Signal : Tension
- Description de l'entrée : entrée de tension pour la surveillance de la redondance
- Nombre d'entrées : 1
- Tension du signal d'entrée : 9,9 V c.c. ... 30 V C.C.
- Commutation : Relais : commutation : relais
- Courant de commutation maximal : 50 mA c.c.
- Tension du signal de sortie : 9,6 V c.c. ... 29,7 V C.C.
- Installation Ex (EPL): GC;Div. 2
- Affichage des erreurs : LED rouge
- EAC Ex: EAC Ex
- EAC Ex: EAC Ex
- Type
MINI MCR-2-FM-RC
- Type de produit
Module de surveillance
- Signal d'entrée max. (tension)
30 V
- Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
- Connexion
raccord à vis
- Signal de sortie (tension)
9.6 V DC ... 29.7 V DC
- Signal de sortie (Courant)
3.2 A
- Signal d'entrée (Tension)
9.9 V DC ... 30 V DC
- Contenu
1 pc(s)
- Configuration
Interrupteur DIP
- Largeur
6.2 mm
- Hauteur
109.81 mm
- Longueur
119.2 mm
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Tension d'alimentation (num.)
30 V/DC
- Tension d'alimentation U(B)
9.6 V DC ... 30 V DC
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.14 mm²
- Section min. de câble rigide
0.2 mm²
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Module de surveillance 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Module de surveillance 1 pc(s)
Description
Module de monitoring de pannes avec technique de raccordement enfichable pour évaluer et signaler les erreurs collectives du système FM et surveiller les tensions d'alimentation. Message d'erreur concernant le contact d'ouverture. Technique de raccordement à vis, configuration standard
